Назначение
Регулятор предназначен для автоматического поддержания
заданного давления газа в объекте регулирования до себя.
Область применения - технологические аппараты химической,
нефтехимической, газовой, металлургической и других отраслей
промышленности.
Принцип действия
Принцип действия регулятора заключается в поддержании
постоянного заданного давления газа до себя за счет
сохранения равновесия между усилием давления газа на
мембрану и усилием пружины настройки.
Исполнения
Исполнения регулятора приведены в таблице.
Модификация
регулятора |
Диапазон давления
настройки, кгс/см2 |
Диапазон
расходов, м3/ч |
Допускаемое изменение
настроенного давления, кгс/см2 |
| РДМД-301-0,1-1,0 |
0,02 ... 0,1 |
0,1 ... 1,0 |
±0,010 |
| РДМД-301-0,5-1,0 |
0,1 ... 0,5 |
0 ... 1,0 |
±0,020 |
| РДМД-301-0,5-4,5 |
0,1 ... 0,5 |
1,0 ...4,5 |
±0,025 |
| РДМД-301-1,0-1,0 |
0,5 ... 1,0 |
0 ... 1,0 |
±0,020 |
| РДМД-301-1,0-4,5 |
0,5 ... 1,0 |
1,0 ... 4,5 |
±0,030 |
Технические характеристики
Параметры регулируемых сред:
- агрессивность среды не должна превышать химическую
стойкость стали 12Х18Н10Т ГОСТ 5632 и резины НО-68-1 ТУ 005
1166-87;
- температура от 0 до 50°С;
- относительная влажность до 100% при температуре 50°С.
Давление на входе настраивается изготовителем по заказу из
диапазона заказанной модификации.
Регулятор автоматически поддерживает давление настройки в
объекте до себя.
Диапазоны допустимых изменений расходов и соответствующая
точность поддержания давления для каждой модификации указаны
в таблице.
Обеспечена герметичность отсечки газа.
Масса – не более 2,2 кг.
Габаритные и монтажные размеры регулятора приведены на
рисунке 1.
Монтаж и эксплуатация
Регулятор закрепляется по месту двумя болтами М10 в
положении, изображенном на рис.1.
Направление стрелки на корпусе регулятора должно совпадать с
направлением потока регулируемого газа.
Монтаж ведется трубками 14х2 мм из стали 12Х18Н10Т ГОСТ
5632, к концам которых привариваются ниппели также из стали
12Х18Н10Т с надетыми на них накидными гайками.
Расстояние от объекта регулирования до входа регулятора не
должно превышать 0,5 м.
Условия эксплуатации:
- температура окружающего воздуха - от 0 до 50°С;
- относительная влажность до 95% при 35°С и более низких
температурах без конденсации влаги.
Регулятор устойчив к воздействию вибрации в диапазоне частот
1 – 35 Гц с ускорением 9,8 м/с2
(1g).
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки регулятора входят:
- регулятор РДМД-301 (модификация по заказу) - 1шт.
- комплект запасных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
Пример записи обозначения при заказе и в документации
другой продукции регулятора РДМД-301 с давлением настройки
0,4 кгс/см2 и диапазоном расходов 1,0 – 4,5
м3/ч.
"Регулятор давления мембранный РДМД-301-0,5-4,5, Рнастр=0,4
кгс/см2 ";

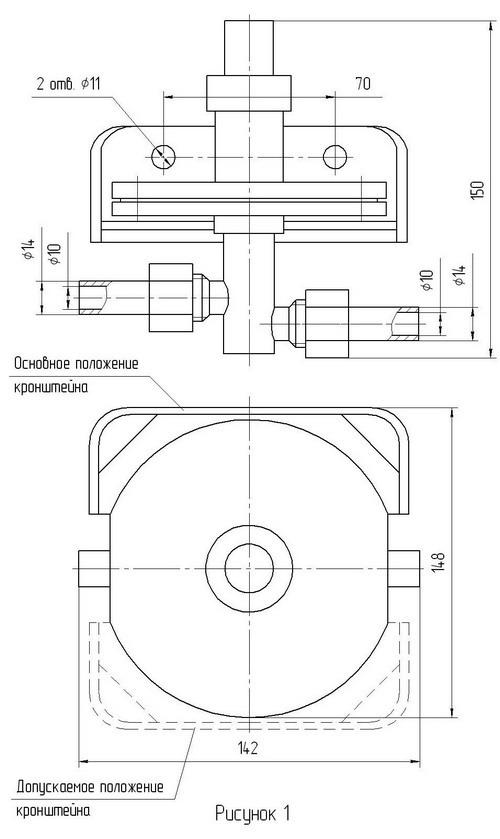

Габаритные и установочные размеры регулятора РДМД-301
