Назначение
Редуктор предназначен для редуцирования и поддержания
постоянного давления газа в линии после редуктора.
Область применения – технологические аппараты химической,
нефтехимической, газовой, металлургической и других отраслей
промышленности.
Принцип действия
Принцип действия редуктора заключается в поддержании
постоянного заданного давления газов и газовых смесей на
выходе редуктора за счет сохранения равновесия между усилием
давления газа на мембрану и усилием пружины настройки в
каждой из двух ступеней.
Исполнения
Исполнения редуктора приведены в таблице.
| Модификация редуктора |
Наличие и тип клапана сброса |
| ДР-301-Б |
без клапана сброса |
| ДР-301-Н |
с негерметичным клапаном
сброса |
| ДР-301-Г |
с герметичным клапаном сброса |
Технические характеристики
Параметры контролируемой среды:
- агрессивность среды не должна превышать химическую
стойкость стали 12Х18Н10Т ГОСТ 5632 и резинотканевой
пластины ТМКЩ ГОСТ 7338-90;
- температура - от 5 до 50°С.
Давление на входе редуктора – от 10 до 150 кгс/см2.
Давление на выходе настраивается изготовителем по заказу из
диапазона от 0,1 до 1,5 кгс/см2.
Пропускная способность редуктора при давлении на входе 10
кгс/см2, на выходе 1,0 кгс/см2 - не
менее 10 м3/ч.
Клапан сброса настраивается на давление, указанное в заказе,
или на давление, превышающее давление настройки первой
ступени редуктора на 1,2 кгс/см2.
Масса редуктора – не более 5,3 кг.
Габаритные и установочные размеры редуктора приведены на
рис. 1.
Монтаж и эксплуатация
Редуктор закрепляется по месту с помощью кронштейна тремя
болтами М8 в положении, изображенном на рис.1. Входную линию
редуктора монтируют трубкой 8x1 мм, выходную - 10x1 мм.
Трубки привариваются к ниппелям редуктора. Ниппели
изготавливаются из стали 12Х18Н10Т.
Направление потока газа должно совпадать с нанесенной на
корпусе стрелкой.
Условия эксплуатации:
- температура окружающего воздуха от 0 до 50°С;
- относительная влажность воздуха до 100%.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- редуктор ДР-301 (модификация в соответствии с заказом) -
1шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
Пример записи при заказе двухступенчатого редуктора
ДР-301 с давлением на входе 60 кгс/см2, давлением
на выходе 1 кгс/см2, с давлением сброса 7 кгс/см2
, с герметичным клапаном сброса:
"Двухступенчатый редуктор ДР-301-Г, Рвх=60
кгс/см2, Рвых = 1 кгс/см2,
Рсбр. = 7 кгс/см2 ".

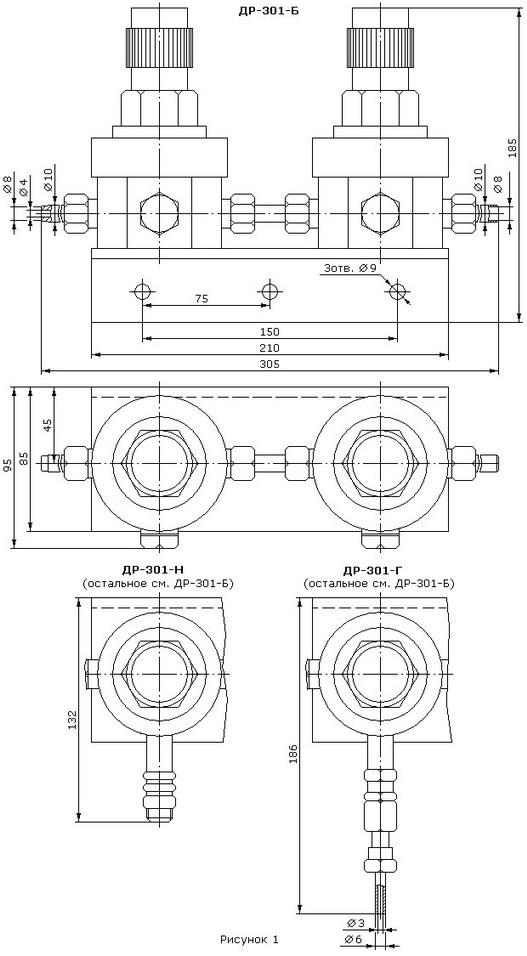

Габаритные и установочные размеры редуктора ДР-301
