Назначение
Редуктор предназначен для редуцирования и поддержания
установленного значения давления газа на выходе.
Область применения – технологические аппараты химической,
нефтехимической, газовой, металлургической и других отраслей
промышленности.
Принцип действия
Принцип действия редуктора заключается в поддержании
постоянного заданного давления газов и газовых смесей на
выходе редуктора за счет сохранения равновесия сил между
усилием давления газа на мембрану и усилием пружины
настройки.
Исполнения
Исполнения редуктора приведены в таблице.
| Модификация редуктора |
Давление на выходе, кгс/см2 |
Наличие и тип клапана сброса |
| РВД-303-2-Б |
от 1,5 до 2 |
без клапана сброса |
| РВД-303-2-Н |
с негерметичным клапаном
сброса |
| РВД-303-2-Г |
с герметичным клапаном сброса |
| РВД-303-6-Б |
от 2 до 6 |
без клапана сброса |
| РВД-303-6-Н |
с негерметичным клапаном
сброса |
| РВД-303-6-Г |
с герметичным клапаном сброса |
| РВД-303-10-Б |
от 6 до 10 |
без клапана сброса |
| РВД-303-10-Н |
с негерметичным клапаном
сброса |
| РВД-303-10-Г |
с герметичным клапаном сброса |
Технические характеристики
Параметры контролируемой среды:
- агрессивность среды не должна превышать химическую
стойкость стали 12Х18Н10Т ГОСТ 5632 и резинотканевой
пластины ТМКЩ ГОСТ 7338-90;
- температура - от 5 до 50°С.
Давление на входе редуктора – от 10 до 150 кгс/см2.
Давление на выходе настраивается изготовителем по заказу из
диапазона 1,5 - 10 кгс/см2.
Изменение давления на выходе при изменении давления на входе
на ±50 кгс/см2 - не более ±1 кгс/см2.
Изменение давления на выходе при изменении температуры
окружающей среды от 0 до 50°С - не более 0,2 кгс/см2;
Пропускная способность редуктора при давлении на входе 10
кгс/см2, на выходе 3,5 кгс/см2 - не
менее 16 м3/ч.
Клапан сброса настраивается на давление, указанное в заказе,
или на давление, превышающее давление настройки редуктора на
1,2 кгс/см2.
Масса редуктора – не более 3,0 кг.
Габаритные и монтажные размеры редуктора приведены на рис.
1.
Монтаж и эксплуатация
Редуктор закрепляется по месту с помощью кронштейна двумя
болтами М8 в положении, изображенном на рис.1. Входную линию
редуктора монтируют трубкой 8x1 мм, выходную - 10x1 мм.
Трубки привариваются к ниппелям редуктора. Ниппели
изготавливаются из стали 12Х18Н10Т.
Направление потока газа должно совпадать с нанесенной на
корпусе стрелкой.
Условия эксплуатации:
- температура окружающего воздуха от 0 до 50°С;
- относительная влажность воздуха до 100%.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- редуктор РВД-303 (модификация в соответствии с заказом) -
1шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
Пример записи при заказе редуктора высокого давления
РВД-303 с давлением на входе 50 кгс/см2,
давлением на выходе 4 кгс/см2, с давлением сброса
6 кгс/см2 с негерметичным клапаном сброса:
"Редуктор высокого давления РВД-303-6-Н, Рвх=50
кгс/см2, Рвых = 4 кгс/см2,
Рсбр. = 6 кгс/см2 ".

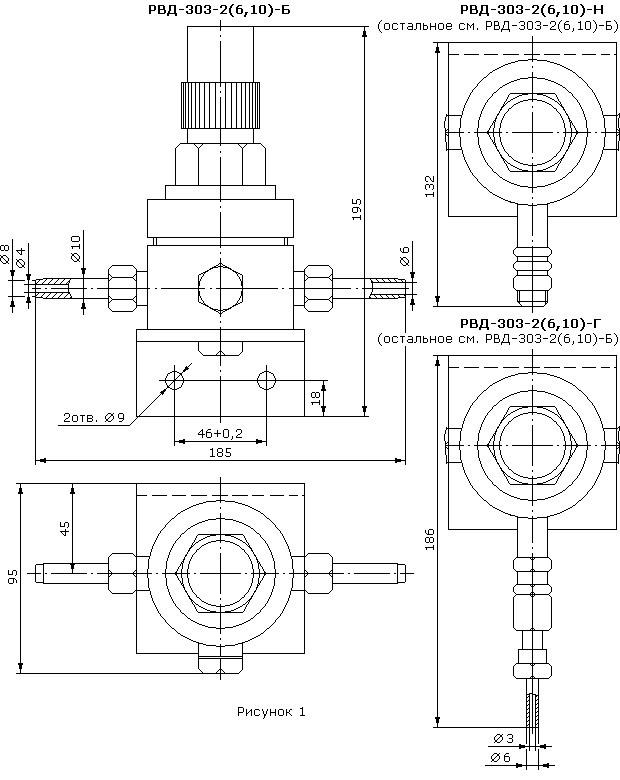

Габаритные и установочные размеры редуктора РВД-303
