Назначение
Редуктор предназначен для регулирования и поддержания
установленного значения давления газа на выходе и очистки
его от механических примесей.
Область применения – технологические аппараты химической,
нефтехимической, газовой, металлургической и других отраслей
промышленности.
Принцип действия
Принцип действия редуктора заключается в поддержании
постоянного заданного давления газов и газовых смесей на
выходе редуктора за счет сохранения равновесия сил между
усилием давления газа на мембрану и усилием пружины
настройки.
Исполнения
Исполнения редуктора приведены в таблице.
| Код редуктора |
Комплектность |
Конструктивное
исполнение |
Давление на входе
МПа (кгс/см2) |
Давление на выходе
МПа (кгс/см2) |
| РВД-302-20 |
Без манометра |
Обыкновенное |
1,0
... 3,0
(10,0 ... 30,0) |
0,2 ... 2,0
(2,0 ... 20,0) |
| РВД-302-20М |
С манометром |
| РВД-302-20А |
Без манометра |
Стойкое к агрессивной
рабочей среде |
| РВД-302-2,5 |
Без манометра |
Обыкновенное |
0,1 ... 1,0
(1,0 ... 10,0) |
0,01 ... 0,25
(0,1 ... 2,5) |
| РВД-302-2,5М |
С манометром |
| РВД-302-2,5А |
Без манометра |
Стойкое к агрессивной
рабочей среде |
| РВД-302-1,4 |
Без манометра |
Обыкновенное |
0,1 ... 1,0
(1,0 ... 10,0) |
0,01 ... 0,14
(0,1 ... 1,4) |
| РВД-302-1,4М |
С манометром |
| РВД-302-1,4А |
Без манометра |
Стойкое к агрессивной
рабочей среде |
Технические характеристики
Параметры контролируемой среды:
- агрессивность среды не должна превышать химическую
стойкость:
сплава Д16 ГОСТ 4784, сплава 36НХТЮ ГОСТ 10994 и резины
НО-68-1 ТУ 005 1166-87 - для обыкновенного исполнения;
стали 12Х18Н10Т ГОСТ 5632, сплава 36НХТЮ ГОСТ 10994 и резины
НО-68-1 ТУ 005 1166-87 - для исполнения стойкого к
агрессивной среде;
- температура - от 0 до 50°С.
Расход газа через редуктор – не менее 10 м3/ч при
перепаде давления на редукторе 5,0 кгс/см2.
Отклонение давления на выходе редуктора не превышает:
1) при изменении давления на входе:
- от 1,0 до 3,0 МПа (10,0 до 30,0 кгс/см2) – 0,2
МПа (2,0 кгс/см2) для РВД-302-20; РВД-302-20М;
РВД-302-20А;
- от 0,4 до 1,0 МПа (4,0 до 10,0 кгс/см2) – 0,1
МПа (1,0 кгс/см2) для РВД-302-2,5; РВД-302-2,5М;
РВД-302-2,5А; РВД-302-1,4; РВД-302-1,4М; РВД-302-1,4А;
2) при изменении расхода от 5,0 до 0 м3/ч:
- 0,15МПа (1,5 кгс/см2) для РВД-302-20;
РВД-302-20М; РВД-302-20А;
- 0,05МПа (0,5 кгс/см2) для РВД-302-2,5;
РВД-302-2,5М; РВД-302-2,5А; РВД-302-1,4; РВД-302-1,4М;
РВД-302-1,4А
Изменение выходного давления при изменении температуры на
каждые 10°С не превышает 0,03 кгс/см2.
Средняя наработка на отказ – не менее 25000 ч.
Масса редуктора – не более 2,0 кг.
Габаритные и монтажные размеры редуктора приведены на рис.
1.
Монтаж и эксплуатация
Крепление редуктора осуществляется за резьбовую часть
крышки М20х1,5 с помощью гайки.
Присоединение входной и выходной газовых линий
осуществляется с помощью ниппелей, поставляемых с
редуктором. Материал ниппелей – сталь 12Х18Н10Т ГОСТ 5632.
Присоединение газовых линий к редуктору выполняется трубками
из материала, стойкого к рабочей и окружающей средам,
рассчитанным на условное давление Ру ≥ 45 кгс/см2.
Редуктор включается в схему перед устройствами, в которых
должно регулироваться давление (считая по направлению
потока).
Условия эксплуатации:
- температура окружающего воздуха от -50°С до +60°С;
- относительная влажность до 95% при 35°С и более низких
температурах без конденсации влаги.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- редуктор высокого давления РВД-302 (исполнение по заказу)
- 1шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
Пример записи обозначения при заказе и в документации
другой продукции редуктора РВД-302 стойкого к агрессивной
среде с давлением на входе 20 кгс/см2 и давлением
настройки 10 кгс/см2:
"Редуктор высокого давления РВД-302-20А, РВХ=20
кгс/см2, Рнастр. = 10 кгс/см2
".

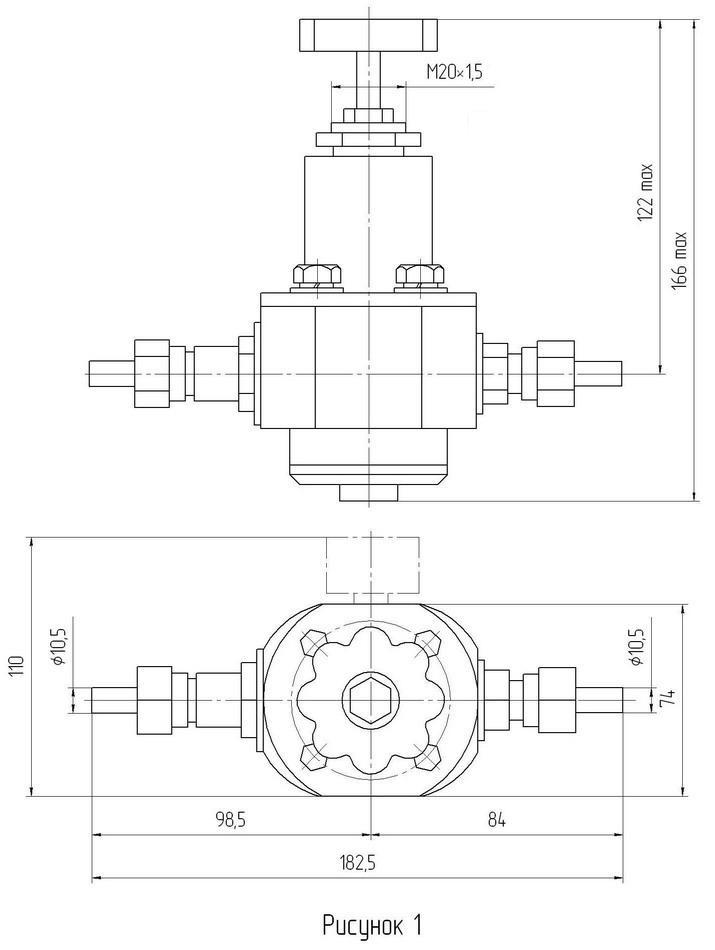

Габаритные и установочные размеры редуктора РВД-302
