Назначение
Редуктор предназначен для поддержания постоянного
заданного давления на выходе и отсечки линии выхода от линии
входа при превышении давления в линии выхода давления
настройки.
Область применения – технологические аппараты химической,
нефтехимической, газовой, металлургической и других отраслей
промышленности.
Принцип действия
Принцип действия редуктора заключается в поддержании
постоянного заданного давления газов и газовых смесей на
выходе редуктора за счет сохранения равновесия сил между
усилием давления газа на мембрану и усилием пружины
настройки.
Исполнения
Редуктор выпускается в 2 модификациях: РВД-301-25 И
РВД-301-40.
Технические характеристики
Параметры контролируемой среды:
- агрессивность среды не должна превышать химическую
стойкость стали 12Х18Н10Т ГОСТ 5632, сплава 36НХТЮ ГОСТ
10994 и резины НО-68-1 ТУ 005 1166-87;
- температура – от 0 до 50°С.
Давление на входе редуктора – от 15 до 110 кгс/см2
Диапазон давлений настройки, для:
РВД-301-25 – от 10 до 25 кгс/см2;
РВД-301-40 – от 25 до 40 кгс/см2.
Диапазон расходов по воздуху – 0 – 30 м3/ч.
Изменение давления настройки при изменении расхода на каждые
10 м3/ч, при постоянном давлении на входе не
превышает 1 кгс/см2.
Изменение давления настройки при изменении давления на входе
на каждые 10 кгс/см2, при постоянном расходе не
превышает 0,5 кгс/см2.
Масса редуктора – не более 3,0 кг.
Габаритные размеры редуктора приведены на рис. 1.
Монтаж и эксплуатация
Редуктор закрепляется по месту с помощью кронштейна двумя
болтами М10 в положении, изображенном на рис. 1.
К редуктору со стороны входа подводится трубка с внутренним
диаметром 6 мм, а со стороны выхода 10 мм, к концам трубок
привариваются ниппели с надетыми на них накидными гайками.
Все трубки и ниппели изготавливаются из нержавеющей стали
12Х18Н10Т.
Направление потока газа должно совпадать с нанесенной на
корпусе стрелкой.
Условия эксплуатации:
- температура окружающего воздуха от 0 до 50°С;
- относительная влажность до 100%.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки реле входят:
- редуктор высокого давления РВД-301-25 или РВД-301-40 -
1шт.
- комплект запасных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
Пример записи обозначения при заказе и в документации
другой продукции редуктора РВД-301 с давлением на входе 20
кгс/см2 и давлением настройки 10 кгс/см2
при расходе 10 м3/ч:
"Редуктор высокого давления РВД-301-25, Рвх.=20
кгс/см2, Рнастр. = 10 кгс/см2,
Qрасх. = 10 м3/ч ".

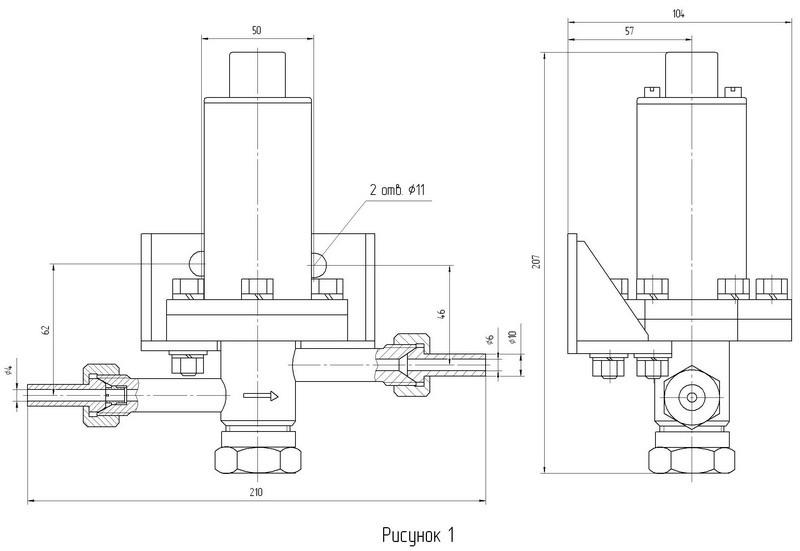

Габаритные и установочные размеры редуктора РВД-301
