Назначение
Реле предназначено для контроля перепада давлений между
двумя жидкими или газообразными средами в технологических
процессах химической, нефтехимической, медицинской,
металлургической и других отраслей промышленности.
Принцип действия
Принцип работы реле заключается в механической передаче
на контактные группы перемещения чувствительных элементов
(сильфонов), вызванного изменением перепада давлений между
двумя средами.
Реле имеет две группы контактов:
первая – группа контактов, замыкающаяся при повышении
разности между давлением 1-ой среды и давлением 2-ой среды
до значения, соответствующего заказанному (уставке В1);
вторая - группа контактов, замыкающаяся при повышении
разности между давлением 2-ой среды и давлением 1-ой среды
до значения, соответствующего заказанному (уставке В2).
Технические характеристики
Реле выпускается настроенным по каждой контактной группе
в соответствии с заказом на конкретное значение перепада
давлений из диапазона 100…500 мм вод.ст.
Рабочее давление при срабатывании реле выбирается в
соответствии с заказом из диапазона от 0,4 до 0,8 кгс/см2.
Параметры контролируемой среды:
- агрессивность среды не должна превышать химическую
стойкость стали 12Х18Н10Т ГОСТ 5632 и сплава 36НХТЮ ГОСТ
10994;
- реле не может использоваться для работы с жидкостями,
кристаллизующимися или загустевающими в условиях
эксплуатации;
Погрешность срабатывания реле не превышает ±15 мм вод.ст.
Число циклов коммутирования контактов реле – не менее
100000.
Характеристики электрических цепей, коммутируемых реле:
род тока – постоянный;
вид нагрузки – активная или индуктивная;
напряжение – от 22 до 34 В;
ток при активной нагрузке – от 5 до 150 мА.
Масса реле – не более 1,2 кг.
Габаритные и установочные размеры приведены на рисунке 1.
Взрывозащищенность
Реле соответствуют требованиям "Общих правил
взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств"
ПБ 09-170-97 и пригодно для использования в системах
противоаварийной автоматической защиты (ПАЗ).
Монтаж и эксплуатация
Условия эксплуатации:
- температура окружающей среды - от 0 до 50 °С;
- относительная влажность - до 95 % при 35 °С и более низких
температурах без конденсации влаги;
Реле имеет степень защиты от проникновения внутрь твердых
тел и воды IP67 по ГОСТ 14254.
Реле устойчиво к воздействию вибрации в диапазоне частот
1 – 35 Гц с ускорением 9,8 м/с2
(1g). Крепление реле осуществляется винтами М4. Рабочее
положение реле – штуцерами вниз.
Присоединение жидкостных и газовых линий осуществляется
трубками из стали 12Х18Н10Т с толщиной стенки 1 мм и
наружным диаметром 4 мм или 6 мм, приваренными к ниппелям,
входящим в состав реле.
Электромонтаж выполняют кабелем КМПВ 7х0,35, в соответствии
со схемой электрической соединений, приведенной на рис. 2.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- реле РПД-318 - 1 шт.
- комплект монтажных частей - 1 компл.
- техническое описание и инструкция по эксплуатации - 1 экз.
- паспорт - 1экз.
Пример записи обозначения при заказе
Пример записи обозначения реле перепада давлений РПД-318
с первой уставкой В1=200 мм вод.ст., второй уставкой В2=400
мм вод.ст. и рабочим давлением при срабатывании 0,6 кгс/см2
при заказе и в документации другой продукции:
"Реле перепада давлений РПД-318, В1=200 мм вод.ст.,
В2=400 мм вод.ст., Рсраб=0,6 кгс/см2
";

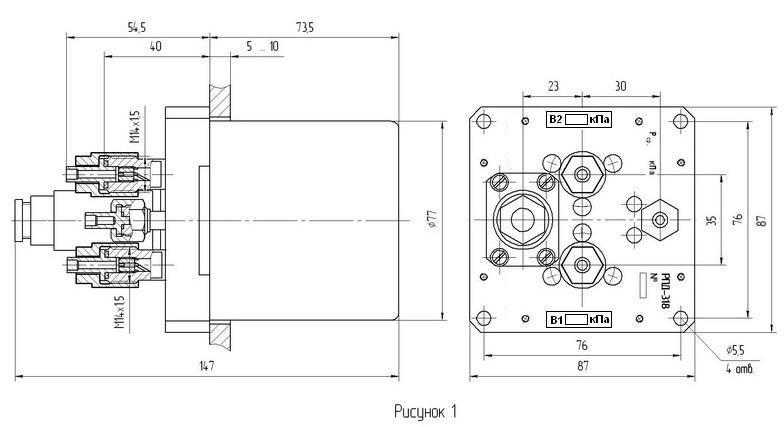

Габаритные и установочные размеры реле РПД-318

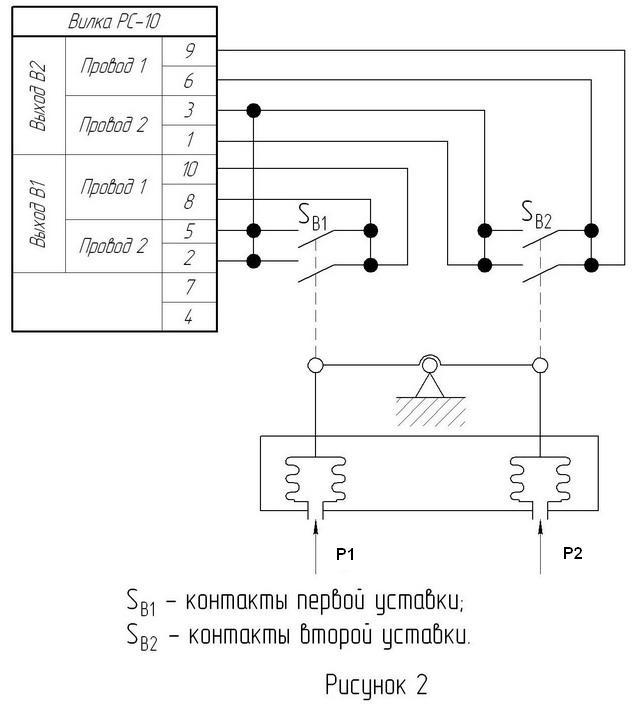

Схема электрическая соединений РПД-318
