Реле давления РД-301, РД-302, РД-303, РД-304, РД-305, РД-306, РД-307, РД-308

Назначение

Реле предназначено для контроля давления жидких и газообразных сред в технологических процессах химической, нефтехимической, медицинской, металлургической и других отраслей промышленности. Реле может использоваться для оснащения систем блокировки насосов.

Принцип действия

Принцип работы реле заключается в механической передаче на контактные группы перемещения чувствительного элемента (сильфона), вызванного изменением давления контролируемой среды. При достижении контролируемым давлением заданного значения (уставки) реле коммутирует электрические цепи сигнализации и блокировки агрегатов.

Исполнения

Исполнения реле приведены в таблице.

Код реле	Состояние контактов в нормальных условиях	Диапазон давлений, кгс/см2	Основная погрешность срабатывания, кгс/см2
РД-301 НЗ	нормально замкнутые	0,01 - 0,2	0,006
РД-302 НЗ		0,2 - 1,0	0,05
РД-303 НЗ		1,0 - 4,0	0,1
РД-304 НЗ		4,0 - 10,0	0,4
РД-305 НЗ		10,0 - 16,0	0,6
РД-306 НЗ		16,0 - 30,0	1,0
РД-307 НЗ		30,0 - 75,0	4,0
РД-308 НЗ		75,0 - 110,0	6,0
РД-301 НР	нормально разомкнутые	0,01 - 0,2	0,006
РД-302 НР		0,2 - 1,0	0,05
РД-303 НР		1,0 - 4,0	0,1
РД-304 НР		4,0 - 10,0	0,4
РД-305 НР		10,0 - 16,0	0,6
РД-306 НР		16,0 - 30,0	1,0
РД-307 НР		30,0 - 75,0	4,0
РД-308 НР		75,0 - 110,0	6,0

Технические характеристики

Реле имеет две группы контактов (В1 и В2), в зависимости от модификации нормально замкнутых или нормально разомкнутых.
Реле выпускается настроенным по каждой контактной группе в соответствии с заказом на конкретное значение давления (уставку Ру) из диапазона давлений.
Параметры контролируемой среды:
- агрессивность среды не должна превышать химическую стойкость: стали 12Х18Н10Т ГОСТ 5632 и сплава 36НХТЮ ГОСТ 10994;
- реле не может использоваться для работы с жидкостями, кристаллизующимися или загустевающими в условиях эксплуатации;
- температура от 0 до 50°С.
Зона возврата реле не более величины основной погрешности срабатывания.
Число циклов коммутирования контактов реле не менее 100000.
Характеристики электрических цепей, коммутируемых реле:
род тока – постоянный
вид нагрузки – активная или индуктивная;
напряжение – (27-5+7)В
ток при активной нагрузке – от 5 до 150 мА.
Масса реле – не более 0,9 кг.
Габаритные и установочные размеры приведены на рис.1.


Взрывозащищенность

Реле соответствует требованиям "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-170-97 и пригодно для использования в системах противоаварийной автоматической защиты (ПАЗ).

Монтаж и эксплуатация

Условия эксплуатации:
- температура окружающей среды - от 0 до 50 °С;
- относительная влажность - до 95 % при 35 °С и более низких температурах без конденсации влаги;
Реле имеет степень защиты от проникновения внутрь твердых тел и воды IP67 по ГОСТ 14254.
Реле устойчиво к воздействию вибрации в диапазоне частот 1 – 35 Гц с ускорением 9,8 м/с2 (1g). Крепление реле осуществляется винтами М4. Рабочее положение реле - штуцерами вниз.
Присоединение жидкостных и газовых линий осуществляется трубками из стали 12Х18Н10Т с толщиной стенки 1 мм и наружным диаметром 4 мм или 6 мм, приваренным к ниппелям, входящим в состав реле.
Электромонтаж выполняют кабелем КМПВ-7х0,35 в соответствии со схемой электрической соединений, приведенной на рис. 2.

Гарантии изготовителя

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Комплектность

В комплект поставки входят:
- реле РД-301 (или РД-302 … или РД-308)(модификация в соответствии с заказом) - 1 шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1экз.


Пример записи обозначения при заказе

Пример записи обозначения при заказе реле давления РД-304 с нормально замкнутыми контактами с уставками РВ1=5 кгс/см2 и РВ2=6 кгс/см2:
"Реле давления РД-304 НЗ, уставка РВ1=5 кгс/см2 и РВ2=6 кгс/см2 ".

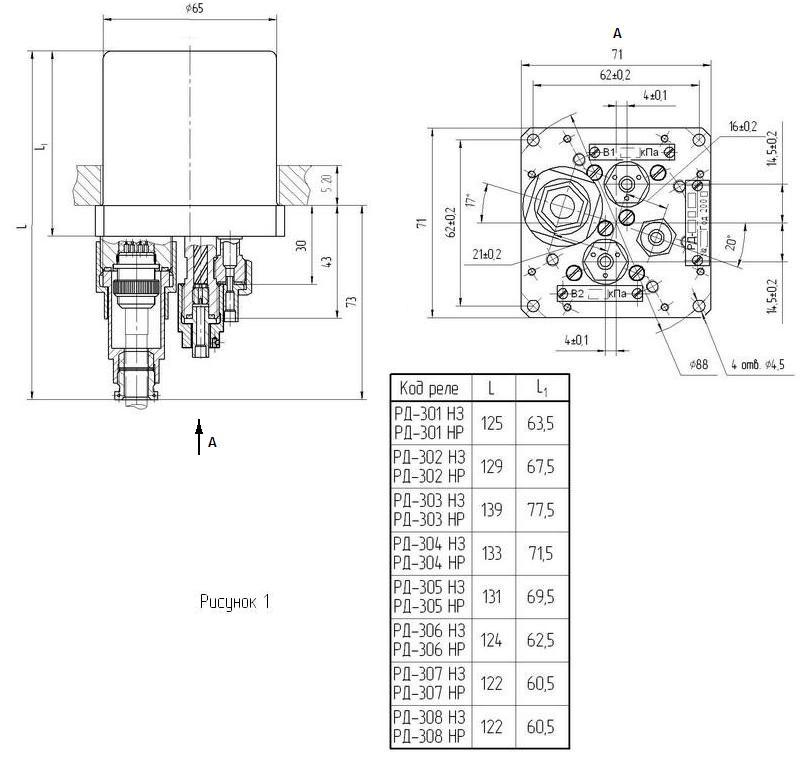

Габаритные и установочные размеры реле давления РД-301…РД-308

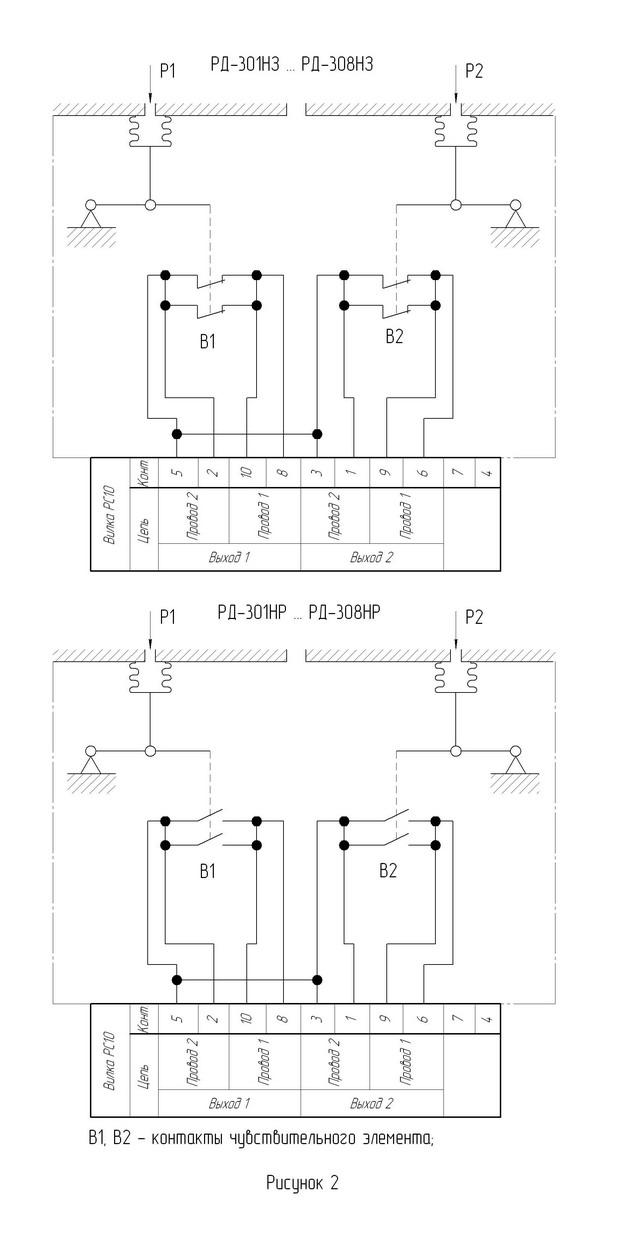

Схемы электрические соединений
