Реле давления РД-328

Реле давления РД-328

Назначение

Реле давления РД-328 предназначено для контроля давления жидких и газообразных сред в пневматических и гидравлических системах высокого давления, например, на компрессорных станциях.

Принцип действия

Принцип работы реле заключается в механической передаче на контактную группу, состоящую из подвижных и неподвижных контактов, перемещения чувствительного элемента под воздействием давления рабочей среды и коммутации электрической цепи при достижении контролируемым давлением заданного значения – уставки.

Исполнения

Реле выпускается в пяти модификациях и настраивается на давление уставки в одном из диапазонов, указанных в таблице.

Код реле Диапазон настройки уставок, кгс/см2
РД-328-40 20 ... 40
РД-328-100 40 ... 100
РД-328-170 100 ... 170
РД-328-350 170 ... 350
РД-328-450 350 ... 450

Технические характеристики

Реле выпускается настроенным в соответствии с заказом на одно давление из диапазона давлений, указанного в таблице.
Реле имеет одну пару нормально замкнутых контактов.
Конструкция реле позволяет на месте эксплуатации перенастраивать уставку в пределах выбранного диапазона без демонтажа реле и без вскрытия контактной полости.
Агрессивность рабочей среды не должна превышать химическую стойкость стали 12Х18Н10Т и сплава 36НХТЮ;
Температура рабочей среды от минус 50 до плюс 70 °С;
Предел допускаемой основной приведенной погрешности срабатывания реле не превышает ± 2% от верхнего предела диапазона уставок.
Зона возврата не превышает 5% от верхнего предела диапазона уставок.
Характеристики электрических цепей, коммутируемых контактами реле:
род тока  – постоянный;
напряжение – от 22 до 34 В;
вид нагрузки – активная;
нагрузка – 5 … 150 мА.
Реле имеет степень защиты от проникновения внутрь твердых тел и воды IP 54 по ГОСТ 14254.
Средняя наработка до отказа – не менее 80000 ч.
Средний полный срок службы – не менее 12 лет.
Габаритные размеры приведены на рисунке 1.
Масса – не более 2 кг.

Монтаж и эксплуатация

Условия эксплуатации:
- температура окружающей среды -  от 0 до 50 °С;
- относительная влажность - до 95 % при 35 °С и более низких температурах без конденсации влаги;
- вибрация частотой от 5 до 35 Гц с амплитудой смещения 0,35 мм.
Подключение линии входа контролируемой среды осуществляется с помощью трубки с наружным диаметром 6 мм и толщиной стенки 1,5 мм из стали 12Х18Н10Т, приваренной к ниппелю входного штуцера в соответствии с рисунком 2.
Электромонтаж производится кабелем МКШ3х0,35 мм2 в соответствии со схемой электрической соединений, приведенной на рис. 3.

Гарантии изготовителя

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Комплектность

В комплект поставки реле входят:
- реле давления согласно таблице - 1шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.

Пример записи обозначения при заказе

Пример записи реле давления при заказе и в другой документации реле давления РД-328 с уставкой 120 кгс/см2:
"Реле давления РД-328-170 2.405.005 ТУ , РУ=120 кгс/см2 ";

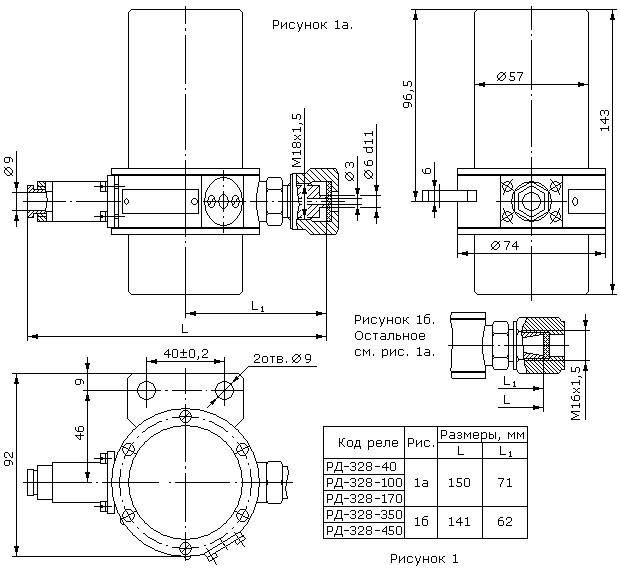

Габаритные и установочные размеры реле РД-328

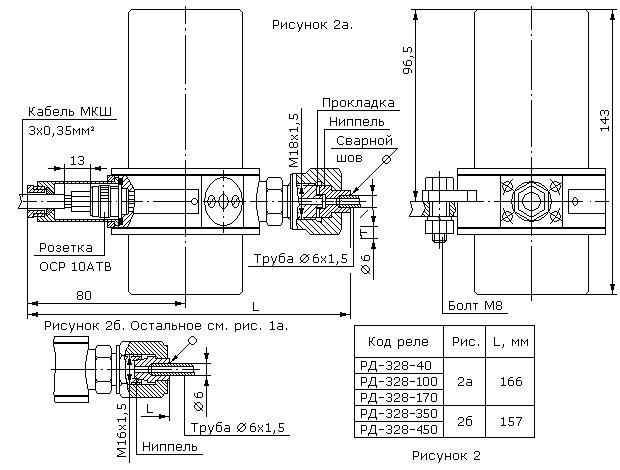

Монтаж реле РД-328

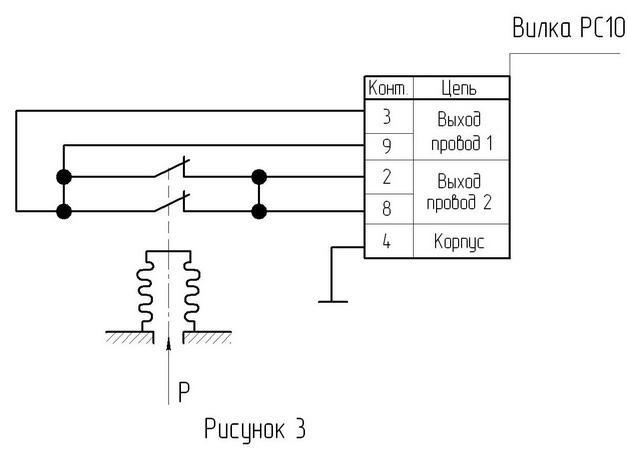

Схема электрическая соединений реле РД-328
