Назначение
Регулятор предназначен для автоматического перепуска газа
при превышении перепада давлений на входе более, чем на 6
кгс/см2 и для предотвращения обратного потока
газа в трубопроводе.
Область применения – технологические аппараты химической,
нефтехимической, газовой, металлургической и других отраслей
промышленности.
Принцип действия
Принцип действия регулятора заключается в открытии
выходного канала при увеличении перепада давлений более, чем
на 6 кгс/см2 и препятствовании возрастанию
перепада давлений увеличением расхода газа через регулятор.
При воздействии давления со стороны выхода клапан регулятора
закрывается и предотвращает переток регулируемой среды в
обратном направлении
Технические характеристики
Температура рабочей среды - от 0 до 50°С.
Давление на входе регулятора - от 0 до 110 кгс/см2.
Расход регулируемого газа при перепаде 10 кгс/см2
не менее 16 м3/ч.
Клапан регулятора обеспечивает максимальную протечку до 200
л/ч при перепаде давлений 6 кгс/см2.
Регулятор снабжен фильтром газоочистки.
Масса регулятора - не более 1,0 кг.
Габаритные и установочные размеры регулятора приведены на
рисунке 1.
Монтаж и эксплуатация
Регулятор закрепляется по месту с помощью кронштейна
двумя болтами М8 в положении, изображенном на рисунке 1.
Монтаж ведут трубками 8x1 мм. К концам трубок приваривают
ниппели, предварительно надев на трубки гайки.
Ниппели изготовлены из стали 12Х18Н10Т.
Направление потока газа должно совпадать с нанесенной на
корпусе стрелкой.
Условия эксплуатации:
- температура окружающего воздуха - от 0 до 50°С;
- относительная влажность до 100%.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- регулятор перепада давлений РПДД-301 - 1шт.
- комплект запасных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
Пример записи обозначения при заказе и в документации
другой продукции регулятора РПДД-301:
"Регулятор перепада давлений (до себя) РПДД-301";

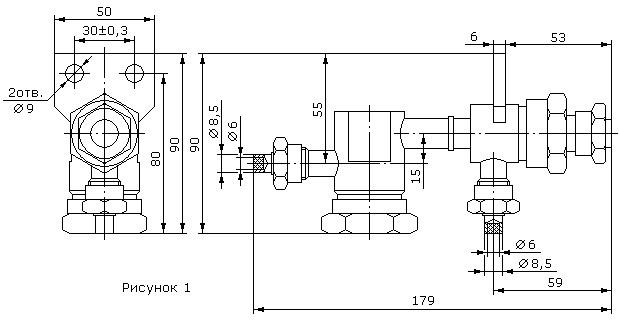

Габаритные и установочные размеры регулятора РПДД-301
