Назначение
Регулятор предназначен для автоматического поддержания в
объектах регулирования до себя равенства давлений
регулируемого газа с командным.
Область применения - технологические аппараты химической,
нефтехимической, газовой, металлургической и других отраслей
промышленности.
Принцип действия
Принцип действия регулятора заключается в поддержании
равенства давления газа в линии до регулятора с командным
давлением за счет изменения расхода газа через регулятор.
Технические характеристики
Температура рабочей среды - от 0 до 50°С;
Диапазон командного давления и давления на входе - от 0,1 до
1,0 кгс/см2.
Расход регулируемого газа - от 0 до 4,5 м3/ч.
Точность поддержания равенства давлений - не более 200 мм
вод. ст.
В закрытом положении узел "сопло-заслонка" герметичен.
Масса регулятора - не более 1,9 кг.
Габаритные и установочные размеры регулятора приведены на
рисунке 1.
Монтаж и эксплуатация
Регулятор закрепляется по месту с помощью кронштейна
двумя болтами М10 в положении, изображенном на рис.1.
Монтаж со стороны входа и выхода ведут трубкой 14х2 мм, а со
стороны подачи командного давления трубкой 6x1 мм. К концам
трубок, обращенных к к регулятору, приваривают
соответствующие ниппели, предварительно надев на трубки
соответствующие гайки. Все трубки и ниппели должны быть
изготовлены из стали 12Х18Н10Т
Направление потока газа должно совпадать с нанесенной на
корпусе стрелкой.
Расстояние от обьекта регулирования до входа регулятора не
должно превышать 0,5 м.
Условия эксплуатации:
- температура окружающего воздуха - от 0 до 50°С;
- относительная влажность до 100%.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- регулятор РРДД-301 - 1шт.
- комплект запасных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
Пример записи обозначения при заказе и в документации
другой продукции регулятора РРДД-301:
"Регулятор равенства давлений (до себя) РРДД-301";

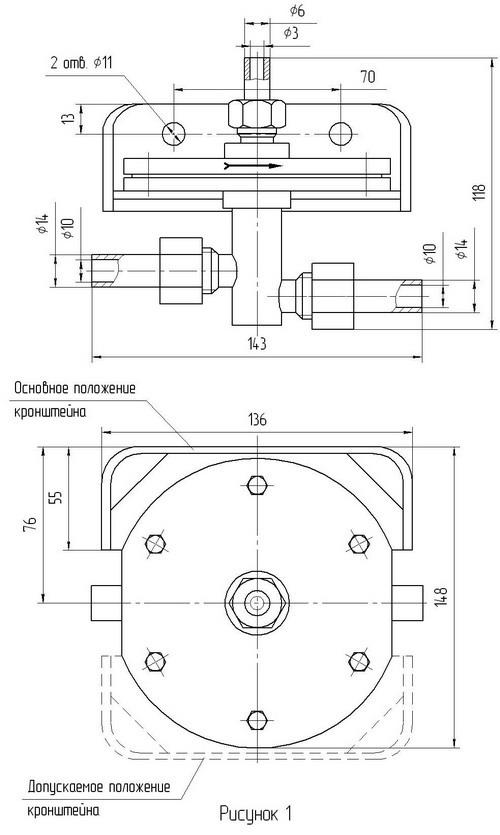

Габаритные и установочные размеры регулятора РРДД-301
