Назначение
Регулятор предназначен для автоматического поддержания
постоянного перепада давлений газа в объекте регулирования
до себя и предотвращения перетока газа в обратном
направлении при отсутствии перепада давлений или превышении
давления на выходе давления на входе.
Область применения – технологические аппараты химической,
нефтехимической, газовой, металлургической и других отраслей
промышленности.
Принцип действия
Принцип действия регулятора заключается в поддержании
постоянного перепада давлений между входом и выходом
регулятора при изменении расхода газа через регулятор за
счет сохранения равновесия сил от воздействия перепада
давлений на мембрану и усилия пружины.
При воздействии давления со стороны выхода клапан регулятора
закрывается и предотвращает переток регулируемой среды в
обратном направлении
Исполнения
Исполнения регулятора приведены в таблице.
| Модификация регулятора |
Диапазон давлений
на входе регулятора, кгс/см2 |
Наличие фильтра
газоочистки |
| РПДД-302-65 |
1,0 - 65,0 |
нет |
| РПДД-302-65Ф |
есть |
| РПДД-302-0,12 |
0,015 - 0,12 |
нет |
| РПДД-302-0,12Ф |
есть |
Технические характеристики
Параметры регулируемых сред:
- температура - от 0 до 50°С;
- относительная влажность до 100% при температуре 50°С.
Регулятор выдерживает при отсутствии давления на входе
одностороннее воздействие давления со стороны выхода:
РПДД-302-65 и РПДД-302-65Ф - 1,0 кгс/см2.
РПДД-302-0,12 и РПДД-302-0,12Ф - от 0,02 до 4,0 кгс/см2.
Для регуляторов РПДД-302-65 и РПДД-302-65Ф при расходе газа
20,5 м3/ч и давлении на выходе регулятора 1
кгс/см2 перепад давлений на регуляторе не более
0,025 кгс/см2.
Для регуляторов РПДД-302-0,12 и РПДД-302-0,12Ф - расход
воздуха через регулятор - не менее 20 м3/ч при
перепаде давлений на нем 0,005 кгс/см2.
Масса регуляторов:
РПДД-302-65 и РПДД-302-65Ф - не более 13,5 кг;
РПДД-302-0,12 и РПДД-302-0,12Ф - не более 8,0 кг.
Габаритные и установочные размеры регуляторов:
РПДД-302-65 и РПДД-302-65Ф - приведены на рисунке 1;
РПДД-302-0,12 и РПДД-302-0,12Ф - приведены на рисунке 2.
Монтаж и эксплуатация
Регулятор крепится на месте за кронштейн при помощи
четырех шпилек или болтов диаметром 16 мм - РПДД-302-65 и
РПДД-302-65Ф или четырьмя болтами М12 - РПДД-302-0,12 и
РПДД-302-0,12Ф. При этом фланцы регулятора должны
располагаться в горизонтальной плоскости.
Направление стрелки на фланце регулятора должно совпадать с
направлением потока регулируемого газа.
Монтаж ведется трубками с внутренним диаметром 25,5 мм - для
РПДД-302-65 и РПДД-302-65Ф, и внутренним диаметром 24 мм -
для РПДД-302-0,12 и РПДД-302-0,12Ф. К концам трубок
приварены ниппели с надетыми на них накидными гайками.
Ниппели регулятора изготавливаются из стали 12Х18Н10Т.
Условия эксплуатации:
- температура окружающего воздуха - от 0 до 50°С;
- относительная влажность до 95% при 35°С и более низких
температурах без конденсации влаги.
Регулятор устойчив к воздействию вибрации в диапазоне частот
1 - 60 Гц с ускорением 19,6 м/с2 (2g).
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- регулятор РПДД-302 (модификация по заказу) - 1шт.
- комплект запасных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
Пример записи обозначения при заказе и в документации
другой продукции регулятора РПДД-302 с диапазоном давлений
1,0 - 65,0 кгс/см2, с фильтром газоочистки:
"Регулятор перепада давлений (до себя) РПДД-302-65Ф";

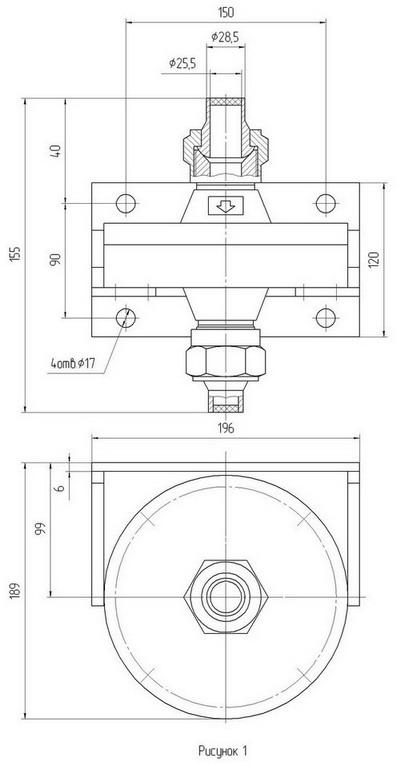

Габаритные и установочные размеры регулятора РПДД-302-65
и РПДД-302-65Ф

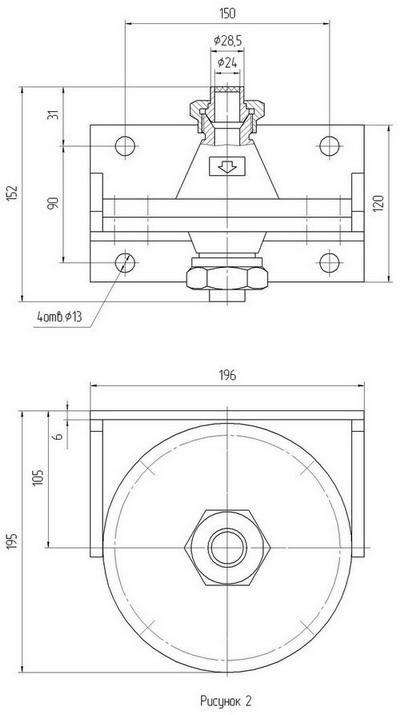

Габаритные и установочные размеры регулятора РПДД-302-0,12 и
РПДД-302-0,12Ф
