Регулятор давления мембранный (после себя) РДМП-301
 |
Назначение
Регулятор предназначен для автоматического поддержания
заданного давления газа в объекте регулирования после себя.
Область применения - технологические аппараты химической,
нефтехимической, газовой, металлургической и других отраслей
промышленности.
Принцип действия
Принцип действия регулятора заключается в поддержании
постоянного заданного давления газа после себя за счет
сохранения равновесия между усилием давления газа на
мембрану и усилием пружины настройки.
Исполнения
Исполнения регулятора приведены в таблице.
| Модификация регулятора |
Диапазон давления
настройки, кгс/см2 |
Диапазон расходов
(по воздуху), м3/ч |
Допускаемое изменение
настроенного давления,
кгс/см2 |
Герметичность узла
"сопло-заслонка"
в закрытом положении |
| РДМП-301-Г-0,1-5 |
от 0,02 до 0,1 |
0,3 - 5,0 |
±0,010 |
Герметичен |
| РДМП-301-Г-0,5-5 |
св. 0,1 до 0,5 |
±0,015 |
| РДМП-301-Г-1,0-5 |
св. 0,5 до 1,0 |
±0,050 |
| РДМП-301-Г-0,1-16 |
от 0,02 до 0,1 |
1,0 - 16,0 |
±0,010 |
| РДМП-301-Г-0,5-16 |
св. 0,1 до 0,5 |
±0,015 |
| РДМП-301-Г-1,0-16 |
св. 0,5 до 1,0 |
±0,050 |
| РДМП-301-Н-0,1-5 |
от 0,02 до 0,1 |
0,3 - 5,0 |
±0,010 |
Протечка в узле
"сопло-заслонка"
в закрытом положении
не более 200 л/ч |
| РДМП-301-Н-0,5-5 |
св. 0,1 до 0,5 |
±0,015 |
| РДМП-301-Н-1,0-5 |
св. 0,5 до 1,0 |
±0,050 |
| РДМП-301-Н-0,1-16 |
от 0,02 до 0,1 |
1,0 - 16,0 |
±0,010 |
| РДМП-301-Н-0,5-16 |
св. 0,1 до 0,5 |
±0,015 |
| РДМП-301-Н-1,0-16 |
св. 0,5 до 1,0 |
±0,050 |
Технические характеристики
Параметры регулируемых сред:
- давление на входе до 6 кгс/см2;
- температура рабочей среды – от 0 до 50°С;
- относительная влажность до 100% при температуре 50°С.
Регуляторы могут быть снабжены фильтрами газоочистки. В
таком случае в их обозначение после цифры "301" добавляется
индекс "Ф", например: РДМП-301Ф-Г-0,1-16.
Давление на выходе настраивается изготовителем по заказу из
диапазона заказанной модификации.
Регулятор автоматически поддерживает давление настройки в
объекте после себя.
Диапазоны допустимых изменений расходов и соответствующая
точность поддержания давления для каждой модификации указаны
в таблице.
Масса – не более 2,6 кг.
Габаритные и монтажные размеры регулятора приведены на
рисунке 1.
Монтаж и эксплуатация
Регулятор закрепляется по месту двумя болтами М10 в
положении, изображенном на рис.1.
Направление стрелки на корпусе регулятора должно совпадать с
направлением потока регулируемого газа.
Монтаж со стороны входа ведется трубками 10х2 мм или 14х2 мм
из нержавеющей стали 12Х18Н10Т, к концу которой
приваривается ниппель также из стали 12Х18Н10Т с надетой на
него накидной гайкой.
Со стороны выхода непосредственно к ответному патрубку
приваривается расширитель ёмкостью не менее 1 литра, который
может быть выполнен из трубы с внутренним диаметром 50 мм и
длиной 500 мм.
Условия эксплуатации:
- температура окружающего воздуха - от 0 до 50°С;
- относительная влажность до 95% при 35°С и более низких
температурах без конденсации влаги.
Регулятор устойчив к воздействию вибрации в диапазоне частот
1 – 35 Гц с ускорением 9,8 м/с2 (1g).
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- регулятор РДМП-301 (модификация по заказу) - 1шт.
- комплект запасных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
Пример записи обозначения при заказе регулятора РДМП-301
с давлением настройки 0,4 кгс/см2, диапазоном
расходов 1,0 – 16,0 м3/ч. и
герметичным узлом "сопло-заслонка":
"Регулятор давления мембранный РДМП-301-Г-0,5-16, Рнастр=0,4
кгс/см2 ".

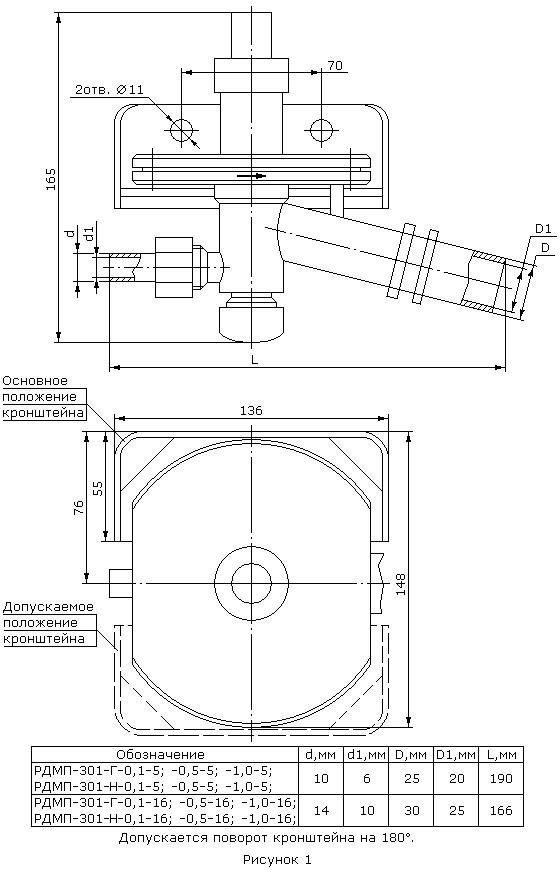

Габаритные и установочные размеры регулятора РДМП-301
|
|
