Реле давления контактные РК-301Д

Назначение

Реле давления контактные РК-301Д предназначены для контроля давления жидких и газообразных сред в технологических процессах химической, нефтехимической, медицинской, металлургической и других отраслей промышленности.
Реле могут использоваться для оснащения систем блокировки различных агрегатов.

Принцип действия

Принцип действия реле заключается в механической передаче на контактные группы перемещения чувствительного элемента (сильфона), вызванного изменением давления контролируемой среды. При достижении давлением заданного значения реле коммутируют электрические цепи сигнализации и блокировки агрегатов.

Исполнения

Реле выпускаются в пяти исполнениях, отличающихся присоединительным элементом, наличием или отсутствием манометра и разделителя. Реле выпускаются в следующих исполнениях:
1) без разделителя, с манометром и со штуцерным соединением – РК-301Д-ШМ;
2) без разделителя и манометра со штуцерным соединением – РК-301Д-Ш;
3) без разделителя и манометра с фланцевым соединением – РК-301Д-Ф;
4) с разделителем и манометром со штуцерным соединением – РК-301Д-РШМ;
5) с разделителем и манометром с фланцевым соединением – РК-301Д-РФМ;
Исполнения реле без разделителя и со штуцерным соединением имеют по тридцать модификаций в зависимости от диапазона измеряемых давлений и состояния контактов в нормальных условиях.
Остальные исполнения имеют по пятнадцать модификаций в зависимости от диапазона измеряемых давлений и состояния контактов в нормальных условиях.
По состоянию контактов реле маркируются:
с одной контактной группой НЗ или НР, с двумя контактными группами - 2.
Состояние контактов реле с одной контактной группой - нормально замкнутые (НЗ) или нормально разомкнутые (НР). У реле с двумя контактными группами - одна контактная группа нормально замкнута (НЗ), вторая - нормально разомкнута (НР).

Код реле	Присоеди- нительный элемент	Наличие разделителя и манометра	Диапазон давлений, кгс/см2	Диапазон давлений настройки, кгс/см2
РК-301Д-ШМ-4-НЗ РК-301Д-ШМ-6-НЗ РК-301Д-ШМ-10-НЗ РК-301Д-ШМ-16-НЗ РК-301Д-ШМ-25-НЗ РК-301Д-ШМ-40-НЗ РК-301Д-ШМ-63-НЗ РК-301Д-ШМ-100-НЗ РК-301Д-ШМ-160-НЗ РК-301Д-ШМ-250-НЗ	штуцер	с манометром, без разделителя	0 – 4 0 – 6 0 – 10 0 – 16 0 – 25 0 – 40 0 – 63 0 – 100 0 – 160 0 – 250	0,4 – 4 0,6 – 6 1,0 – 10 1,6 – 16 2,5 – 25 4,0 – 40 6,3 – 63 10 – 100 16 – 160 25 – 250
РК-301Д-ШМ-4-НР РК-301Д-ШМ-6-НР РК-301Д-ШМ-10-НР РК-301Д-ШМ-16-НР РК-301Д-ШМ-25-НР РК-301Д-ШМ-40-НР РК-301Д-ШМ-63-НР РК-301Д-ШМ-100-НР РК-301Д-ШМ-160-НР РК-301Д-ШМ-250-НР	штуцер	с манометром, без разделителя	0 – 4 0 – 6 0 – 10 0 – 16 0 – 25 0 – 40 0 – 63 0 – 100 0 – 160 0 – 250	0,4 – 4 0,6 – 6 1,0 – 10 1,6 – 16 2,5 – 25 4,0 – 40 6,3 – 63 10 – 100 16 – 160 25 – 250
РК-301Д-ШМ-4-2 РК-301Д-ШМ-6-2 РК-301Д-ШМ-10-2 РК-301Д-ШМ-16-2 РК-301Д-ШМ-25-2 РК-301Д-ШМ-40-2 РК-301Д-ШМ-63-2 РК-301Д-ШМ-100-2 РК-301Д-ШМ-160-2 РК-301Д-ШМ-250-2	штуцер	с манометром, без разделителя	0 – 4 0 – 6 0 – 10 0 – 16 0 – 25 0 – 40 0 – 63 0 – 100 0 – 160 0 – 250	0,4 – 4 0,6 – 6 1,0 – 10 1,6 – 16 2,5 – 25 4,0 – 40 6,3 – 63 10 – 100 16 – 160 25 – 250
РК-301Д-Ш-4-НЗ РК-301Д-Ш-6-НЗ РК-301Д-Ш-10-НЗ РК-301Д-Ш-16-НЗ РК-301Д-Ш-25-НЗ РК-301Д-Ш-40-НЗ РК-301Д-Ш-63-НЗ РК-301Д-Ш-100-НЗ РК-301Д-Ш-160-НЗ РК-301Д-Ш-250-НЗ	штуцер	без манометра, без разделителя	0 – 4 0 – 6 0 – 10 0 – 16 0 – 25 0 – 40 0 – 63 0 – 100 0 – 160 0 – 250	0,4 – 4 0,6 – 6 1,0 – 10 1,6 – 16 2,5 – 25 4,0 – 40 6,3 – 63 10 – 100 16 – 160 25 – 250
РК-301Д-Ш-4-НР РК-301Д-Ш-6-НР РК-301Д-Ш-10-НР РК-301Д-Ш-16-НР РК-301Д-Ш-25-НР РК-301Д-Ш-40-НР РК-301Д-Ш-63-НР РК-301Д-Ш-100-НР РК-301Д-Ш-160-НР РК-301Д-Ш-250-НР	штуцер	без манометра, без разделителя	0 – 4 0 – 6 0 – 10 0 – 16 0 – 25 0 – 40 0 – 63 0 – 100 0 – 160 0 – 250	0,4 – 4 0,6 – 6 1,0 – 10 1,6 – 16 2,5 – 25 4,0 – 40 6,3 – 63 10 – 100 16 – 160 25 – 250
РК-301Д-Ш-4-2 РК-301Д-Ш-6-2 РК-301Д-Ш-10-2 РК-301Д-Ш-16-2 РК-301Д-Ш-25-2 РК-301Д-Ш-40-2 РК-301Д-Ш-63-2 РК-301Д-Ш-100-2 РК-301Д-Ш-160-2 РК-301Д-Ш-250-2	штуцер	без манометра, без разделителя	0 – 4 0 – 6 0 – 10 0 – 16 0 – 25 0 – 40 0 – 63 0 – 100 0 – 160 0 – 250	0,4 – 4 0,6 – 6 1,0 – 10 1,6 – 16 2,5 – 25 4,0 – 40 6,3 – 63 10 – 100 16 – 160 25 – 250
РК-301Д-Ф-4-НЗ РК-301Д-Ф-6-НЗ РК-301Д-Ф-10-НЗ РК-301Д-Ф-16-НЗ РК-301Д-Ф-25-НЗ	фланец	без манометра, без разделителя	0 – 4 0 – 6 0 – 10 0 – 16 0 – 25	0,4 – 4 0,6 – 6 1,0 – 10 1,6 – 16 2,5 – 25
РК-301Д-Ф-4-НР РК-301Д-Ф-6-НР РК-301Д-Ф-10-НР РК-301Д-Ф-16-НР РК-301Д-Ф-25-НР	фланец	без манометра, без разделителя	0 – 4 0 – 6 0 – 10 0 – 16 0 – 25	0,4 – 4 0,6 – 6 1,0 – 10 1,6 – 16 2,5 – 25
РК-301Д-Ф-4-2 РК-301Д-Ф-6-2 РК-301Д-Ф-10-2 РК-301Д-Ф-16-2 РК-301Д-Ф-25-2	фланец	без манометра, без разделителя	0 – 4 0 – 6 0 – 10 0 – 16 0 – 25	0,4 – 4 0,6 – 6 1,0 – 10 1,6 – 16 2,5 – 25
РК-301Д-РШМ-4-НЗ РК-301Д-РШМ-6-НЗ РК-301Д-РШМ-10-НЗ РК-301Д-РШМ-16-НЗ РК-301Д-РШМ-25-НЗ	штуцер	с манометром, с разделителем	0 – 4 0 – 6 0 – 10 0 – 16 0 – 25	0,4 – 4 0,6 – 6 1,0 – 10 1,6 – 16 2,5 – 25
РК-301Д-РШМ-4-НР РК-301Д-РШМ-6-НР РК-301Д-РШМ-10-НР РК-301Д-РШМ-16-НР РК-301Д-РШМ-25-Нр	штуцер	с манометром, с разделителем	0 – 4 0 – 6 0 – 10 0 – 16 0 – 25	0,4 – 4 0,6 – 6 1,0 – 10 1,6 – 16 2,5 – 25
РК-301Д-РШМ-4-2 РК-301Д-РШМ-6-2 РК-301Д-РШМ-10-2 РК-301Д-РШМ-16-2 РК-301Д-РШМ-25-2	штуцер	с манометром, с разделителем	0 – 4 0 – 6 0 – 10 0 – 16 0 – 25	0,4 – 4 0,6 – 6 1,0 – 10 1,6 – 16 2,5 – 25
РК-301Д-РФМ-4-НЗ РК-301Д-РФМ-6-НЗ РК-301Д-РФМ-10-НЗ РК-301Д-РФМ-16-НЗ РК-301Д-РФМ-25-НЗ	фланец	с манометром, с разделителем	0 – 4 0 – 6 0 – 10 0 – 16 0 – 25	0,4 – 4 0,6 – 6 1,0 – 10 1,6 – 16 2,5 – 25
РК-301Д-РФМ-4-НР РК-301Д-РФМ-6-НР РК-301Д-РФМ-10-НР РК-301Д-РФМ-16-НР РК-301Д-РФМ-25-НР	фланец	с манометром, с разделителем	0 – 4 0 – 6 0 – 10 0 – 16 0 – 25	0,4 – 4 0,6 – 6 1,0 – 10 1,6 – 16 2,5 – 25
РК-301Д-РФМ-4-2 РК-301Д-РФМ-6-2 РК-301Д-РФМ-10-2 РК-301Д-РФМ-16-2 РК-301Д-РФМ-25-2	фланец	с манометром, с разделителем	0 – 4 0 – 6 0 – 10 0 – 16 0 – 25	0,4 – 4 0,6 – 6 1,0 – 10 1,6 – 16 2,5 – 25

Технические характеристики

Агрессивность среды не должна превышать химическую стойкость полутомпака Л80 ГОСТ 15527, стали 12Х18Н10Т ГОСТ 5632, сплава 36НХТЮ ГОСТ 10994 для РК-301Д-ШМ и стали 12Х18Н10Т ГОСТ 5632, сплава 36НХТЮ ГОСТ 10994 - для остальных исполнений.
Реле не могут быть использованы для работы с жидкостями, кристаллизующимися или загустевающими в условиях эксплуатации.
Реле выпускаются настроенными в соответствии с заказом на конкретные значения давления (уставки) из диапазонов давлений, указанных в таблице.
С ростом давления, при достижении уставки, контакты реле с одной контактной группой:
- нормально замкнутые (НЗ) - размыкаются;
- нормально разомкнутые (НР) - замыкаются.
У реле с двумя контактными группами с ростом давления, при достижении первой уставки Ру1 размыкаются нормально замкнутые контакты и далее при достижении второй уствки Ру2 замыкаются нормально разомкнутые контакты.
Предел допускаемой основной приведенной погрешности срабатывания реле ± 1,0 %; ± 2,0 %; ± 3,0 %; ± 4,0 % от верхнего предела диапазона давлений.
Зона возврата реле не превышает трехкратного значения основной приведенной погрешности.
Разброс срабатываний реле не превышает половины значения основной приведенной погрешности.
Коммутационная износостойкость контактов (число коммутируемых циклов) контактного устройства реле не менее 50000 циклов по ГОСТ 14010.
Характеристики электрических цепей, коммутируемых реле в невзрывоопасных зонах:
род тока – постоянный;
вид нагрузки – активная;
напряжение – (24 ± 2,4) В;
ток – 150 мА.
Во взрывоопасных зонах помещений и наружных установок питание реле напряжением (16 ± 4)В постоянного тока осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты "искробезопасная электрическая цепь" с уровнем взрывозащиты искробезопасной цепи "ia" для взрывоопасных смесей, соответствующих подгруппе взрывозащищенного оборудования IIС. Искробезопасность электрических цепей достигается за счет ограничения тока (Iк.з. ≤ 25 мА) и напряжения (Uх.х. ≤ 26 В) до искробезопасных значений.
Реле имеет степень защиты от проникновения внутрь твердых тел и воды IP 54 по ГОСТ 14254.

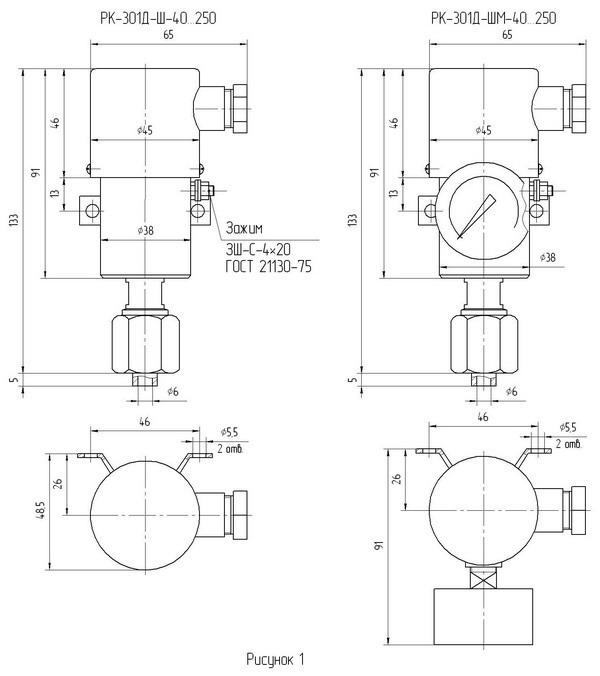

Габаритные размеры приведены на рисунке 1.
Масса – от 0,4 до 0,7 кг в зависимости от исполнения.

Взрывозащищенность

Реле имеют маркировку взрывозащиты 0ExiaIICT5Х, соответствуют ГОСТ Р 51330.0-99 и ГОСТ Р 51330.10-99 и могут быть установлены во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7-3 "Правил устройства электроустановок" ( ПУЭ ), гл. ЭIII-13 ПТЭ и ПТБ и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.
Реле соответствуют "Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств", утвержденным Госгортехнадзором 22.12.97 г., и пригодны для использования в системах противоаварийной автоматической защиты.

Монтаж и эксплуатация

Условия эксплуатации:
- температура окружающего воздуха -  от минус 50 до плюс 50 °С;
- относительная влажность - до 95 % при 35 °С и более низких температурах без конденсации влаги;
- вибрация частотой от 5 до 35 Гц с амплитудой смещения 0,35 мм.

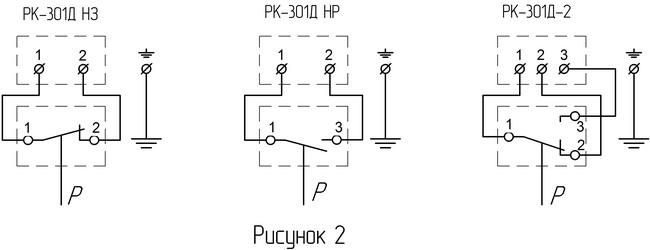

Электромонтаж выполняют кабелем МКШ 3х0,35 мм2 в соответствии со схемой электрической соединений, приведенной на рис. 2.

Гарантии изготовителя

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Комплектность

В комплект поставки входят:
- реле давления согласно таблице - 1шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.

Пример записи обозначения при заказе

Реле со штуцерным соединением, с манометром, без разделителя, на предельное давление до 6 кгс/см2, с одной контактной группой, с уставкой 4 кгс/см2, с нормально замкнутыми контактами и пределом допускаемой основной приведенной погрешности ±2%:
"Реле давления контактное РК-301Д-ШМ-6-НЗ 0.454.000 ТУ; Ру=4 кгс/см2, класс точности ±2% ".
Реле с фланцевым соединением, с манометром, с разделителем, на предельное давление до 16 кгс/см2, с двумя контактными группами, с уставками Ру1=9 кгс/см2 и Ру2=12 кгс/см2, пределом допускаемой основной приведенной погрешности ±3%:
"Реле давления контактное РК-301Д-РФМ-16-2 0.454.000 ТУ; Ру1=9 кгс/см2, Ру2=12 кгс/см2, класс точности ±3% ".

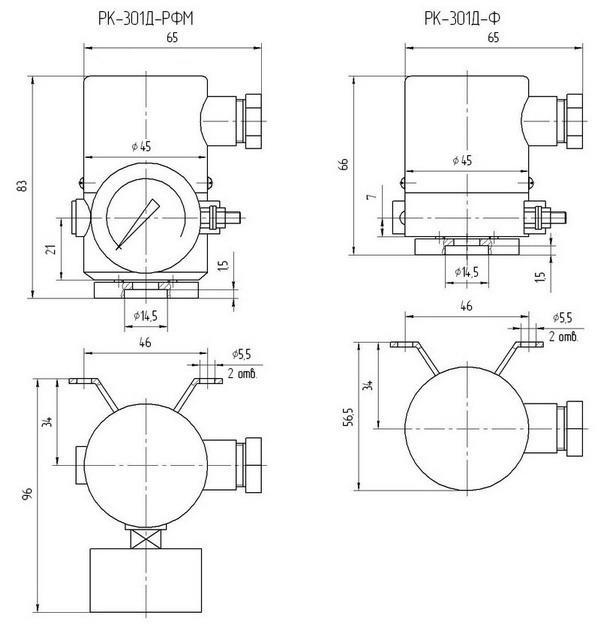

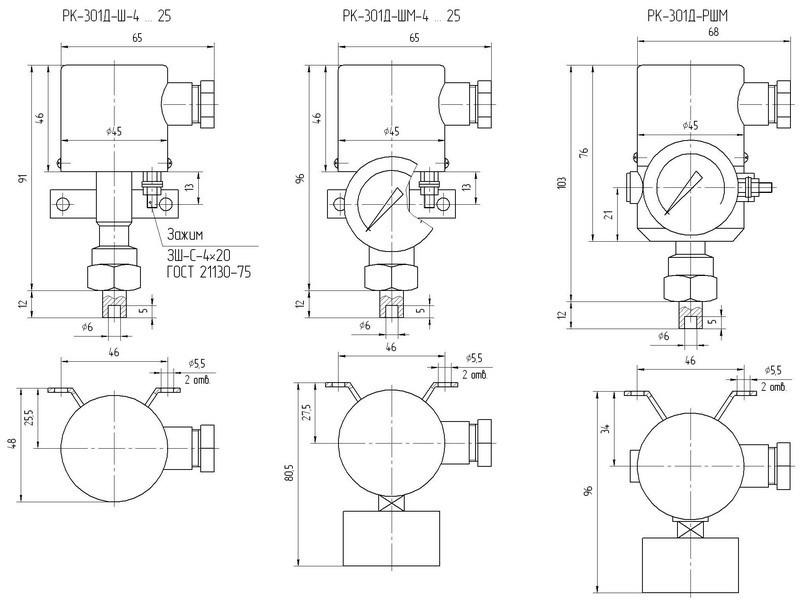

Габаритные и установочные размеры реле







Схема электрическая соединений реле давления РК-301Д
