Датчики давления ДД-303-И и перепада давлений ДД-303-Д

Датчики давления ДД-303-И и перепада давлений ДД-303-ДДатчики давления ДД-303-И и перепада давлений ДД-303-Д

Назначение

Датчики предназначены для преобразования давлений и перепадов давлений жидких и газообразных сред в стандартный электрический выходной сигнал 4…20 мА. Область применения – технологические аппараты химической, нефтехимической, медицинской и других отраслей промышленности.

Принцип действия

Принцип действия датчиков заключается в преобразовании входного сигнала (давления или перепада давлений) дифференциальным датчиком давления (интегральным транзисторным преобразователем) в электрический сигнал, пропорциональный измеряемому давлению (перепаду давлений) с последующим преобразованием его с помощью электронной схемы в стандартный выходной сигнал 4-20 мА с питанием по двухпроводной линии напряжением (20 ± 4) В постоянного тока.

Исполнения

Датчики выпускаются в исполнениях согласно таблице.

Код
исполнения
датчика
Наличие
разделителя
Диапазон
измерения, кгс/см2
Материал,
контактирующий
с контролируемой
средой
Масса,
кг
ДД-303-И-1-0,1
ДД-303-И-1-0,5
ДД-303-И-1-1,0
ДД-303-И-1-2,0
ДД-303-И-1-7,0
Без разделителя 0 ... 0,1
0 ... 0,5
0 ... 1,0
0 ... 2,0
0 ... 7,0
Сплав Д16 0,35
ДД-303-И-2-0,1
ДД-303-И-2-0,5
ДД-303-И-2-1,0
ДД-303-И-2-2,0
ДД-303-И-2-7,0
С разделителем 0 ... 0,1
0 ... 0,5
0 ... 1,0
0 ... 2,0
0 ... 7,0
Сталь 12Х18Н10Т
ГОСТ 5632-72,
фторопласт Ф-10
ТУ 6-05-041-538-83
0,6
ДД-303-Д-1-0,1
ДД-303-Д-1-0,5
ДД-303-Д-1-1,0
ДД-303-Д-1-2,0
ДД-303-Д-1-7,0
Без разделителя 0 ... 0,1
0 ... 0,5
0 ... 1,0
0 ... 2,0
0 ... 7,0
Сплав Д16 0,4
ДД-303-Д-2-0,1
ДД-303-Д-2-0,5
ДД-303-Д-2-1,0
ДД-303-Д-2-2,0
ДД-303-Д-2-7,0
С разделителем 0 ... 0,1
0 ... 0,5
0 ... 1,0
0 ... 2,0
0 ... 7,0
Сталь 12Х18Н10Т
ГОСТ 5632-72,
фторопласт Ф-10
ТУ 6-05-041-538-83
0,7


Технические данные

Параметры контролируемой среды:
- температура от минус 40 до плюс 60°С;
- датчики не могут использоваться для работы с жидкостями, кристаллизующимися, загустевающими или выпадающими в осадок в условиях эксплуатации.
Давление измеряемой среды для датчиков перепада давлений, кгс/см2, не более:

ДД-303-Д-1-0,1; ДД-303-Д-2-0,1...............................0,5
ДД-303-Д-1-0,5; ДД-303-Д-2-0,5...............................1,5
ДД-303-Д-1-1,0; ДД-303-Д-2-1,0...............................3,0
ДД-303-Д-1-2,0; ДД-303-Д-2-2,0...............................3,0
ДД-303-Д-1-7,0; ДД-303-Д-2-7,0...............................10,0

Текущее значение контролируемого давления (перепада давлений) определяется по формуле:




где РК – значение давления, соответствующее верхнему пределу диапазона давлений (перепада давлений), кгс/см2;
J – измеренное значение выходного тока, мА.
Отклонение действительного значения давления (перепада давлений) от рассчитанного по приведенной формуле, от верхнего предела диапазона измерения давления (перепада давлений), не более – 1%.
Характеристики электрических цепей:
напряжение питания, В - 20 ± 4
номинальное значение выходного тока
при нагрузочном сопротивлении 100 Ом, мА - от 4 до 20
предельное сопротивление нагрузки, включая
сопротивление линии связи, Ом, не более - 220
вид нагрузки - активная
Электрические параметры:
емкость, мкФ, не более - 0,02
Потребляемая мощность, Вт, не более - 0,5
Датчики имеют степень защиты от проникновения твердых тел и воды - IP54 по ГОСТ 14254.
Габаритные размеры датчиков приведены на рис.1, 2, 3, 4.

Взрывозащищенность

Датчики соответствуют требованиям "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-170-97 и пригодны для использования в системах противоаварийной автоматической защиты (ПАЗ).
Датчики выполнены с видом взрывозащиты 0ExiaIICT5 и могут быть установлены во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7.3 ПУЭ и гл. Э111-13 ПТЭ и ПБТ.


Монтаж и эксплуатация

Условия эксплуатации:
- температура окружающего воздуха - от минус 40 до плюс 60°С.
- относительная влажность - до 95% при 35°С и более низких температурах без конденсации влаги.
Рабочее положение датчика – кожух сверху, ось штуцера в горизонтальной плоскости с отклонением до 5°.
Крепление датчиков осуществляется болтами М6х20, входящими в комплект поставки.
Подключение линий контролируемой среды осуществляется трубками с наружным диаметром 6 мм. Ниппели изготовлены из стали 12Х18Н10Т.
Электромонтаж выполняют кабелем МКШ 2х0,35 мм2 в соответствии со схемой электрической соединений, приведенной на рис. 5.

Гарантии изготовителя

Гарантийный срок хранения - 6 месяцев.
Гарантийный срок эксплуатации - 18 месяцев.

Комплектность

В комплект поставки входят:
- датчик давления ДД-303-И или датчик перепада давлений ДД-303-Д - 1 шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1экз.

Пример записи обозначения при заказе

-датчика давления без разделителя, с диапазоном измерения от 0 до 1 кгс/см2:
"Датчик давления ДД-303-И-1-1,0 0.283.001 ТУ";
- -датчика перепада давлений с разделителем, с диапазоном измерения от 0 до 0,1 кгс/см2:
"Датчик перепада давлений ДД-303-Д-2-0,1 0.283.001 ТУ".

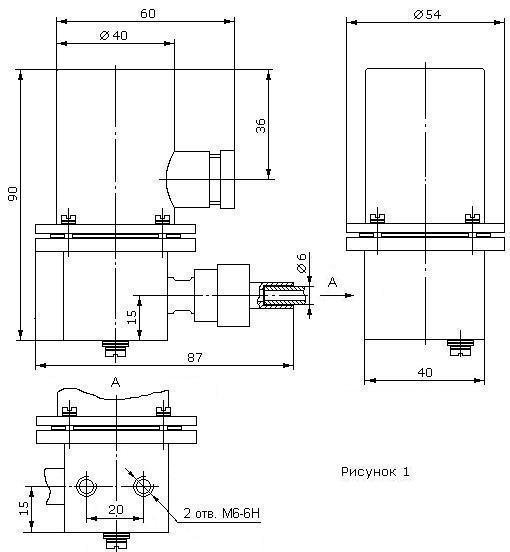

Габаритные и установочные размеры датчика давления
ДД-303-И-1

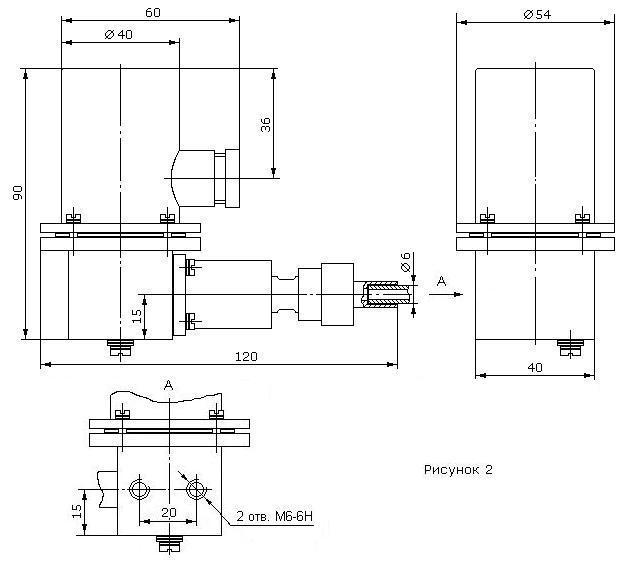

Габаритные и установочные размеры датчика давления
ДД-303-И-2

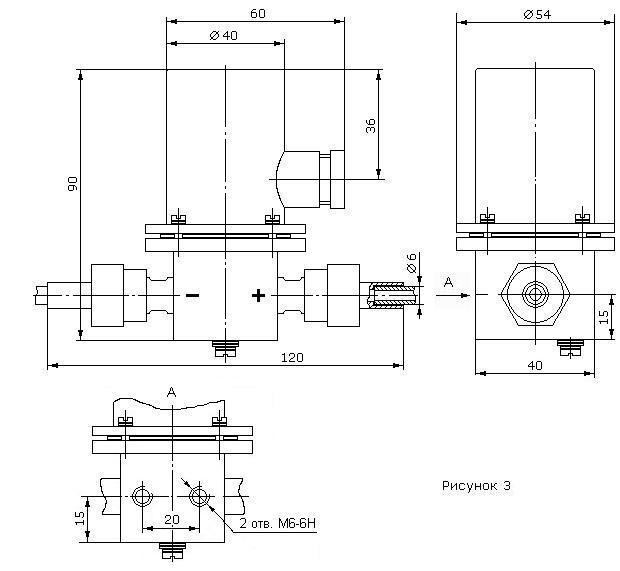

Габаритные и установочные размеры датчика перепада давлений
ДД-303-Д-1

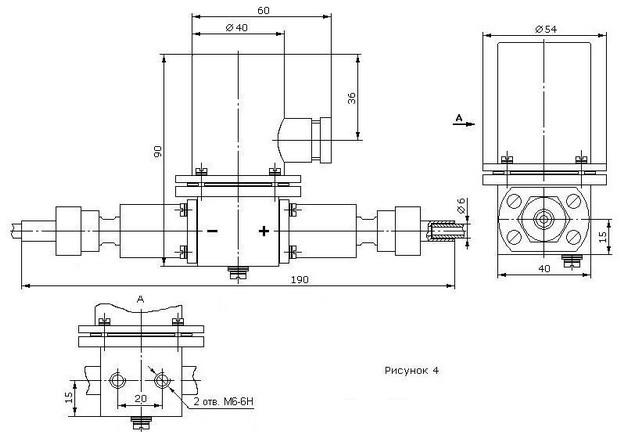

Габаритные и установочные размеры датчика перепада давлений
ДД-303-Д-2

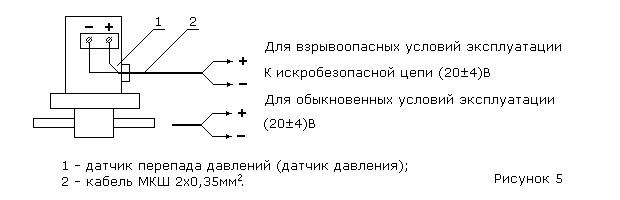

Схема электрическая соединений датчиков давления
ДД-303-И и перепада давлений ДД-303-Д
