Разделители мембранные РМ5319C, РМ5319СМ,
РМ5320С, РМ5321С, РМ5322С
 Назначение
и область применения
Предназначены для предохранения внутренней полости
чувствительных элементов измерительных устройств (датчиков давления, манометров,
вакуумметров, мановакуумметров, и т.д.) от попадания в нее сред агрессивных,
горячих, кристаллизующихся, несущих взвешенные твердые частицы.
Соединение разделителя с измерительным устройством
осуществляется непосредственно или через соединительный рукав ЦТКА 302.656.008
Основные технические характеристики
Исполнения разделителей, верхний предел измерений давления
устройства соединенного с разделителем, температура измеряемой среды, наружный
диаметр и масса приведены в таблице 1.
Таблица 1.
| № пп. |
Исполнение |
Предел измерений, МПа |
Вытесн. объем см. куб. не менее |
Габаритные размеры, мм |
Масса, кг, не более |
| 1 |
РМ 5319СМ (с резьбой М20х1,5) |
0,025 - 2,5 |
0,25 |
Ø100 x 82 max |
1,5 |
| 2 |
РМ 5319СМ-01 (с резьбой М20х1,5 и
дополнительной
фторопластовой мембраной) |
0,025 - 2,5 |
0,25 |
Ø100 x 82 max |
1,5 |
| 3 |
РМ 5319СM-G1/2 (с резьбой G1/2") |
0,025 - 2,5 |
0,25 |
Ø100 x 82 max |
1,5 |
| 4 |
РМ 5319СM-01-G1/2 (с резьбой G1/2" и
дополнительной
фторопластовой мембраной) |
0,025 - 2,5 |
0,25 |
Ø100 x 82 max |
1,5 |
| 5 |
РМ 5319СM-Ø10 (с
резьбой М20х1,5, для мазута и других
вязких сред) |
0,025 - 2,5 |
0,25 |
Ø100 x 82 max |
1,5 |
| 6 |
РМ 5319СM-01-Ø10
(с резьбой М20х1,5 для мазута и других
вязких сред, с дополнительной фторопластовой мембраной) |
0,025 - 2,5 |
0,25 |
Ø100 x 82 max |
1,5 |
| 7 |
РМ 5319СM-Ø10-G1/2
(с резьбой G1/2", для мазута и других вязких сред) |
0,025 - 2,5 |
0,25 |
Ø100 x 82 max |
1,5 |
| 8 |
РМ 5319СM-01-Ø10-G1/2
(с резьбой G1/2", для мазута и других
вязких сред с дополнительной фторопластовой мембраной) |
0,025 - 2,5 |
0,25 |
Ø100 x 82 max |
1,5 |
| 9 |
РМ 5319СM-02 (с резьбой М20х1,5, с нижним
фланцем из стали 45) |
0,025 - 2,5 |
0,25 |
Ø100 x 82 max |
1,5 |
| 10 |
РМ 5319СM-02-G1/2 (с резьбой G1/2", с
нижним фланцем из стали 45) |
0,025 - 2,5 |
0,25 |
Ø100 x 82 max |
1,5 |
| 11 |
РМ 5319СM-02-Ø10
(с резьбой М20х1,5, нижним фланцем из
стали 45, для мазута и других вязких сред) |
0,025 - 2,5 |
0,25 |
Ø100 x 82 max |
1,5 |
| 12 |
РМ 5319СM-02-Ø10-G1/2
(с резьбой G1/2", нижним фланцем
из стали 45, для мазута и других вязких сред) |
0,025 - 2,5 |
0,25 |
Ø100 x 82 max |
1,5 |
| 13 |
РМ 5320С (с резьбой М20х1,5 и болтами М10)
|
0,025 - 2,5 |
1,0 |
Ø145 x 27 |
2,2 |
| 14 |
РМ 5320С-01 (с резьбой М20х1,5, болтами
М10 и с
дополнительной фторопластовой мембраной) |
0,025 - 2,5 |
1,0 |
Ø145 x 27 |
2,2 |
| 15 |
РМ 5320С-М30 (с резьбой М30х1,5 и болтами
М10) |
0,025 - 2,5 |
1,0 |
Ø145 x 27 |
2,2 |
| 16 |
РМ 5320С-01-М30 (с резьбой М30х1,5,
болтами М10 и с
дополнительной фторопластовой мембраной) |
0,025 - 2,5 |
1,0 |
Ø145 x 27 |
2,2 |
| 17 |
РМ 5321С (с резьбой М20х1,5) |
4 - 60 |
0,5 |
Ø100 x 102max |
2 |
| 18 |
РМ 5321С-01 (с резьбой М20х1,5 и
дополнительной
фторопластовой мембраной) |
4 - 60 |
0,5 |
Ø100 x 102max |
2 |
| 19 |
РМ 5321С-G1/2 (с резьбой G1/2") |
4 - 60 |
0,5 |
Ø100 x 102max |
2 |
| 20 |
РМ 5321С-01-G1/2 (с резьбой G1/2" и
дополнительной
фторопластовой мембраной) |
4 - 60 |
0,5 |
Ø100 x 102max |
2 |
| 21 |
РМ 5321С-Ø10 (с
резьбой М20х1,5, для мазута и других
вязких сред) |
4 - 60 |
0,5 |
Ø100 x 102max |
2 |
| 22 |
РМ 5321С-01-Ø10
(с резьбой М20х1,5, для мазута и других
вязких сред, с дополнительной фторопластовой мембраной) |
4 - 60 |
0,5 |
Ø100 x 102max |
2 |
| 23 |
РМ 5321С-Ø10-G1/2
(с резьбой G1/2", для мазута и других
вязких сред) |
4 - 60 |
0,5 |
Ø100 x 102max |
2 |
| 24 |
РМ 5321С-01-Ø10-G1/2
(с резьбой G1/2", для мазута и других
вязких сред, с дополнительной фторопластовой мембраной) |
4 - 60 |
0,5 |
Ø100 x 102max |
2 |
| 25 |
РМ 5321С-02 (с резьбой М20х1,5, нижним
фланцем из стали 45) |
4 - 60 |
0,5 |
Ø100 x 102max |
2 |
| 26 |
РМ 5321С-02-G1/2 (с резьбой G1/2", нижним
фланцем из стали 45) |
4 - 60 |
0,5 |
Ø100 x 102max |
2 |
| 27 |
РМ 5321С-02-Ø10
(с резьбой М20х1,5, нижним фланцем из
стали 45, для мазута и других вязких сред) |
4 - 60 |
0,5 |
Ø100 x 102max |
2 |
| 28 |
РМ 5321С-02-Ø10-G1/2
(с резьбой G1/2", нижним фланцем из
стали 45, для мазута и других вязких сред) |
4 - 60 |
0,5 |
Ø100 x 102max |
2 |
| 29 |
РМ 5322С-M14 (с резьбой М20х1,5 и болтами
М14х1,5) |
4 - 60 |
0,5 |
Ø100 x 45 |
1,5 |
| 30 |
РМ 5322С-01-M14 (с резьбой М20х1,5, с
болтами М14х1,5 и
дополнительной фторопластовой мембраной) |
4 - 60 |
0,5 |
Ø100 x 45 |
1,5 |
| 31 |
РМ 5319C (с резьбой М20х1,5) |
0,025 - 2,5 |
1,0 |
Ø145 x 90 |
3 |
| 32 |
РМ 5319С-01 (с резьбой М20х1,5 и болтами
М14х1,5 и
дополнительной фторопластовой мембраной) |
0,025 - 2,5 |
1,0 |
Ø145 x 90 |
3 |
| 33 |
РМ 5319С-G1/2 (с резьбой G1/2")
|
0,025 - 2,5 |
1,0 |
Ø145 x 90 |
3 |
| 34 |
РМ 5319С-01-G1/2 (с резьбой G1/2" и
дополнительной фторопластовой мембраной) |
0,025 - 2,5 |
1,0 |
Ø145 x 90 |
3 |
| 35 |
РМ 5319С-Ø10 (с
резьбой М20х1,5, для мазута и других вязких сред) |
0,025 - 2,5 |
1,0 |
Ø145 x 90 |
3 |
| 36 |
РМ 5319С-01-Ø10
(с резьбой М20х1,5, для мазута и других вязких сред, с дополнительной
фторопластовой мембраной) |
0,025 - 2,5 |
1,0 |
Ø145 x 90 |
3 |
| 37 |
РМ 5319С-Ø10-G1/2
(с резьбой G1/2", для мазута и других вязких сред, с дополнительной
фторопластовой мембраной) |
0,025 - 2,5 |
1,0 |
Ø145 x 90 |
3 |
| 38 |
РМ 5319С-02 (с резьбой М20х1,5, с нижним
фланцем из стали 45) |
0,025 - 2,5 |
1,0 |
Ø145 x 90 |
3 |
| 39 |
РМ 5319С-02-G1/2 (с резьбой G1/2", с
нижним фланцем из стали 45) |
0,025 - 2,5 |
1,0 |
Ø145 x 90 |
3 |
| 40 |
РМ 5319С-02-Ø10
(с резьбой М20х1,5, с нижним фланцем из стали 45, для мазута и других
вязких сред) |
0,025 - 2,5 |
1,0 |
Ø145 x 90 |
3 |
| 41 |
РМ 5319С-02-Ø10-G1/2
(с резьбой G1/2", с нижним фланцем из стали 45, для мазута и других
вязких сред) |
0,025 - 2,5 |
1,0 |
Ø145 x 90 |
3 |
Дополнительная погрешность вносимая разделителем, %, не более ±1
Материалы деталей, контактирующих с измеряемой средой:
мембрана – 36НХТЮ, фторопласт (дополнительно)
корпус – 12Х18Н10Т; фланец нижний – 12Х18Н10Т, сталь 45, температура измеряемой
среды: -40 ... +200 C
Габаритные и присоединительные размеры разделителей и соединительного рукава
приведены в
приложениях 1, 2, 3, 4, 5, 6.
Габаритный чертеж и присоединительные размеры

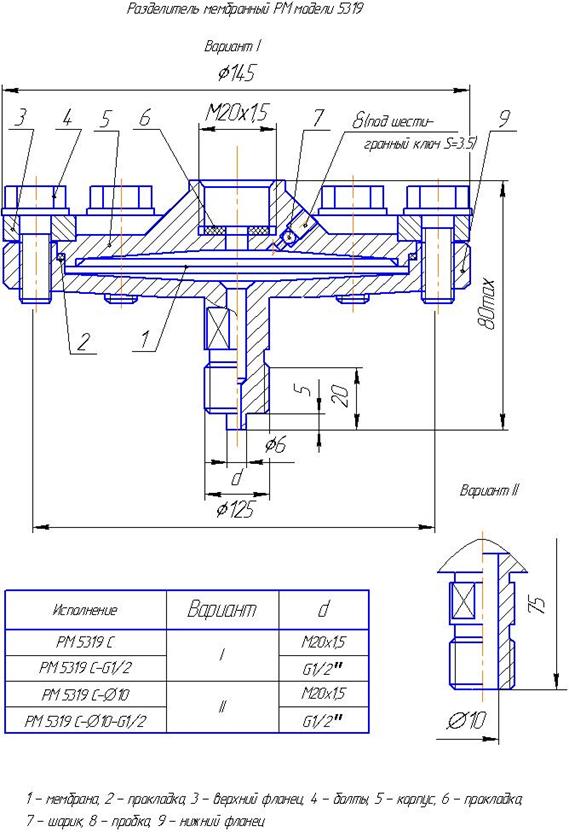

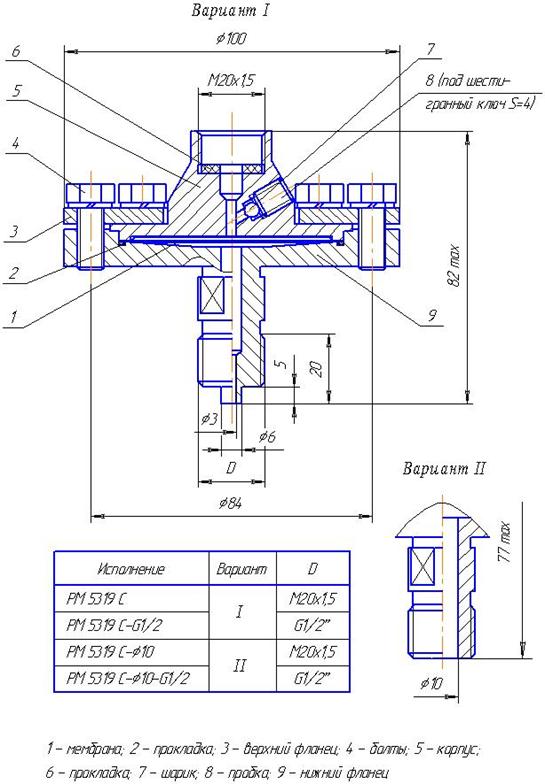

Приложение1
Разделитель мембранный РМ модели 5319

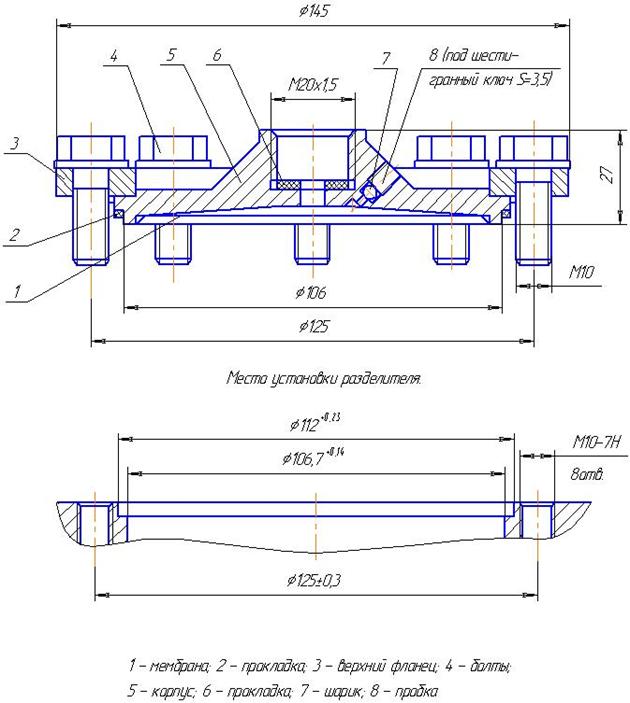

Приложение 2
Разделитель мембранный РМ модели 5320

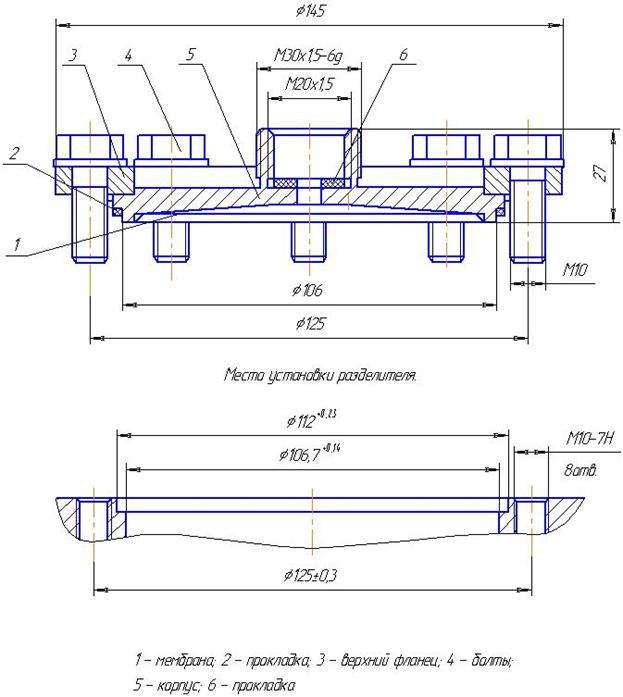

Приложение 3
Разделитель мембранный РМ модели 5320-М30

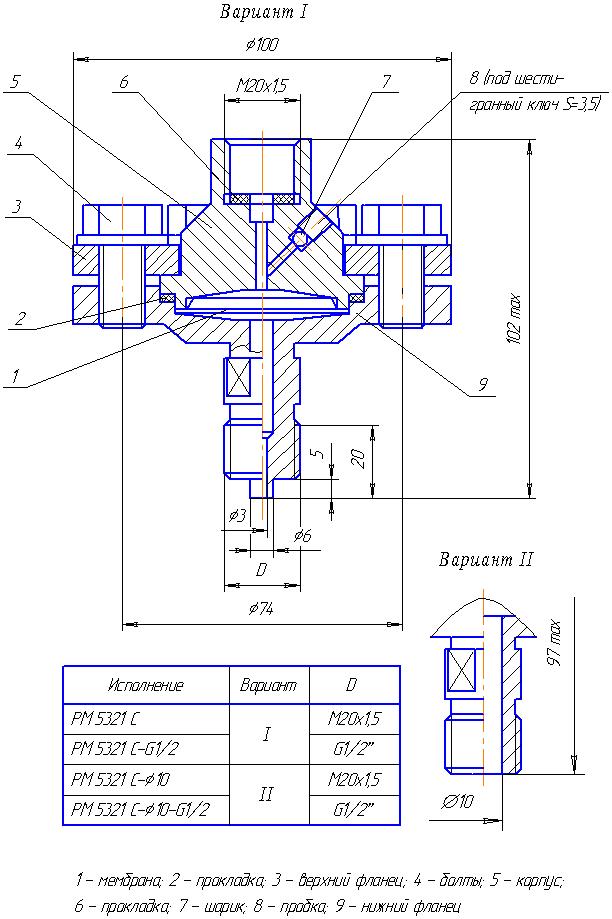

Приложение 4
Разделитель мембранный РМ модели 5321

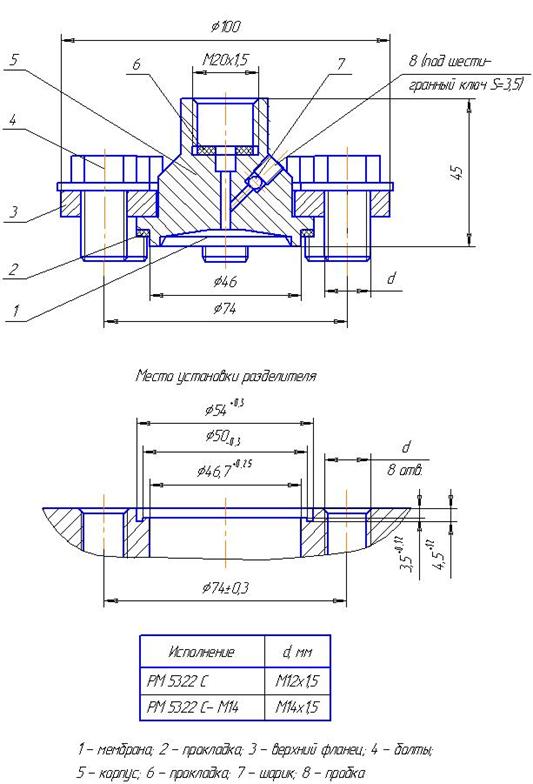

Приложение 5
Разделитель мембранный РМ модели 5322

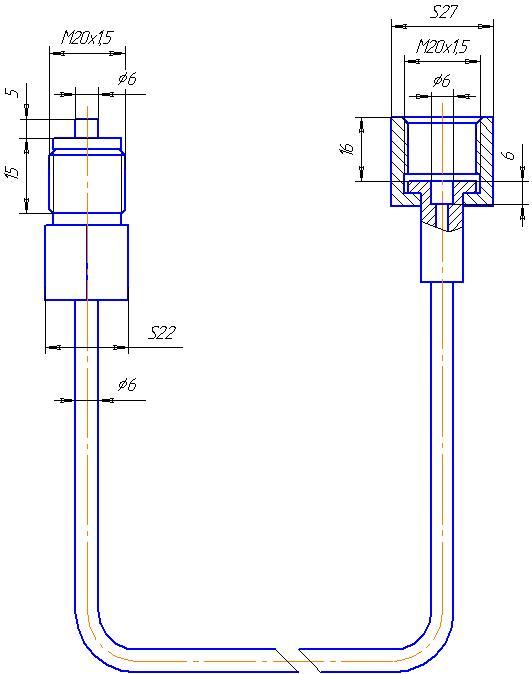

Приложение 6
Рукав соединительный гибкий
Оформление заказа
1. Наименование
2. Условное обозначение
3. Обозначение ТУ

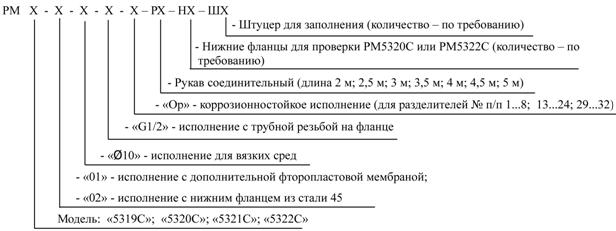

Структура условного обозначения
Пример заказа:
Разделитель мембранный РМ, модель 5319С с резьбой М20х1,5 с нижним фланцем из
стали 45, для мазута и других
вязких сред, с соединительным рукавом длиной 2 метра, с одним штуцером для
заполнения:
«Разделитель РМ5319С-02-O10-Р2м-Ш1 ТУ 4212-128-00227471-2007»
|
