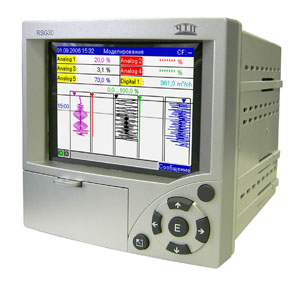

Безбумажные регистраторы Экограф-Т

Экограф-Т предназначен для измерения, отображения, архивирования и регулирования параметров технологических процессов. Прибор может использоваться во многих производственных процессах во всех отраслях промышленности:

КОЛИЧЕСТВО ВХОДОВ:
3 либо 6 аналоговых + 1 цифровой

ВХОДНЫЕ СИГНАЛЫ:
  аналоговые:
- от термопар:
  ПР(В), ПП(S, R), ХА(K), ХК(L), E, U, МК(T), НН(N), ЖК(J), W3, W5 (с компенсацией температуры холодного спая)
- от термопреобразователей сопротивления:
  50М, 100М, 50П, 100П, Ni 100, Pt 100, Pt 500, Pt 1000 (подключенных по 3, 4-проводной схеме)
- напряжения:
0……10 В, 0……5 В, ± 10 В, ± 30 В, ± 1 В, ± 150 мВ
- тока
0……20 мА, 0……5 мА, 4……20 мА (линейный / с корнеизвлечением), выход за пределы диапазона: до 22 мА
цифровой:
Логический "0" (соответствует -3 ... +5 В), активация с логической "1" (соответствует +12 ... +30 В)
Макс.частота 25 Гц
Длина импульса: мин. 20 мс
Входной ток: макс. 2 мА
Входное напряжение: макс. 32 В
Выбираемые функции:
управляющий вход, сообщение ON/OFF, счетчик импульсов, операционное время,
сообщение + операционное время.

Функции управляющего входа: начало регистрации, отключение фоновой подсветки, внешний временный анализ, внешний цикл памяти, закрытие прибора, синхронизация во времени.

ЦИКЛ ИЗМЕРЕНИЯ
Все каналы опрашиваются за 100 мс.

ВЫХОДЫ
Релейные выходы:
Аварийное реле:
1 аварийное реле с переключаемыми контактами
Обычное реле:
3 реле с нормально-разомкнутыми контактами для сигнализации предельного значения (могут быть сконфигурированы через меню настройки как реле с НЗ контактом)
Время реагирования ≤ 1 с
Максимальная нагрузка 230В / 3А
Вспомогательный выход по напряжению
Вспомогательное напряжение обеспечивает активацию цифрового входа (или датчиков) с плавающими контактами.

СКОРОСТЬ РЕГИСТРАЦИИ:
Любое значение из ряда 0, 1, 2, 3, 4, 5, 10, 15, 20, 30 сек., 1, 2, 3, 4, 5, 10, 30 мин., 1 час (программируются через клавиатуру или с ПК при помощи ПО)

СОХРАНЕИЕ ИЗМЕРЯЕМЫХ ДАННЫХ:
Любое значение из ряда 0, 1, 2, 3, 4, 5, 10, 15, 20, 30 сек., 1, 2, 3, 4, 5, 10, 30 мин., 1 час (программируются через клавиатуру или с ПК при помощи ПО)

РЕГУЛИРОВАНИЕ
По 4 уставки на каждый канал. Осуществляется при помощи реле.

ИНТЕРФЕЙС ДАННЫХ СВЯЗИ, КОММУНИКАЦИИ
Интерфейс Ethernet (опция):
Расположенный на задней панели интерфейс Ethernet 10/100BaseT, тип штепселя RJ45, связь через экранированный кабель, распределение IP адресов через меню настройки в приборе. Возможно прямое подключение к ПК. Прибор может использоваться в сети как "Web-сервер". Возможность установить индивидуальный IP адрес на каждом приборе.
USB порт (стандартно):
Расположенное спереди USB-B гнездо (V1.1) для соединения ноутбука или компьютера используя экранированный кабель USB. USB порт может использоваться для передачи программы и конфигурации устройства.
Интерфейс RS232/RS485 (опция):
Расположенный на задней стенке интерфейс RS232 SUB-D9 или RS485 предназначен для передачи данных/программы или подключения модема.
Поддерживаются следующие скорости обмена: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200. Maкс. длина линии с экранированным кабелем: 6 м (RS232) или 1000 м (RS485). Оба интерфейса гальванически изолированы от системы.

ОТОБРАЖЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЯ
На специально разработанном для промышленного применения цветном дисплее (разноцветные аналоговые кривые, цифровые показания, столбчатая диаграмма, история в форме кривых, результаты измерений, дата, время).

ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
Температура 0 до +50оС, влажность до 80% при 35°С (исполнение УХЛ 4.2 по ГОСТ15150-69)

ПИТАНИЕ
Переменный ток частотой (50+1) Гц, (60+1,2)Гц,
Напряжение от 115 до 253 В или от 18 до 30 В, или напряжение постоянного тока от 18 до 30 В.
Потребляемая мощность - не более 20В.А

ГАБАРИТНЫЕ РАЗМЕРЫ
144х144х150 мм

МОНТАЖ     щитовой (вырез 138х138 мм)
