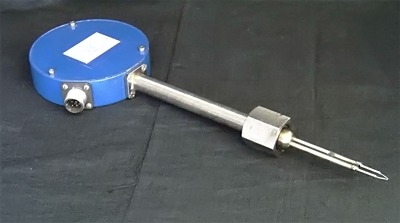

АКУСТИЧЕСКИЙ ЗОНД КОНТРОЛЯ
ГАЗО-ПАРО-СОДЕРЖАНИЯ В ДВУХФАЗНОМ ПОТОКЕ УЗК-1
 Предназначен
для использования в нормальных и экстремальных условиях, при дистанционных
измерениях. Позволяет определять концентрацию свободной газообразной фракции в
потоке жидкости в температурном диапазоне от -190 °С до +400 °С при давлении до
20МПа. Диапазон температуры среды, окружающей зонд от -40 °С до +75 °С.
Принцип
действия:
Зонд содержит два металлических стержня-волновода диаметром 0,8мм, снабженных
акустическими пьезопреобразователями. Свободные кончики волноводов установлены в
потоке среды с небольшим зазором друг к другу и образуют «контролируемый объем"
диаметром около 1мм. В процессе работы зонда один пьезопреобразователь
генерирует ультразвуковые импульсы, а второй- принимает. Ультразвуковые импульсы
проходят через контролируемый объем в моменты времени, когда в ней находится
жидкость и затухают при попадании в нее газовой фазы. Фазовое состояние среды
фиксирует встроенная в зонд электрическая схема.
Контролируемые
жидкости:
вода, нефть и ее фракции, сжиженные газы, растворители и любые другие жидкости,
не формирующие отложения на материале волноводов и не разрушающие их.
Назначение и
область применения
Зонд предназначен для контроля объемной концентрации газа или пара в
трубопроводах технологических установок объектов энергетики, производства и
распределения тепла, химической, нефтехимической, медицинской, пищевой и других
отраслях промышленности, а также для выявления кавитации насосов и кипения
теплоносителя. Может также использоваться для контроля за процессами испарения в
парогенераторах и бойлерах.
Основные
технические характеристики
Номинальное напряжение питания УЗК-1 - 24В постоянного тока (от 14 до 28В).
Потребляемый ток,
не более 40мА.
Диапазон контроля
объемной доли газовой фазы – от 0 до 90%.
Погрешность
измерения объемной доли газа - не более 3%.
Выходной сигнал –
линейный 4-20мА
Степень защиты
корпуса IP 67.
Средняя наработка
на отказ не менее 10000час.
Средний срок службы
– 12 лет.
Габаритные размеры,
мм - 420х160х76.
Длина штуцера может
быть увеличена до 1м (по заказу).
Масса, не более, –
1,1 кг.
Расположение на
объекте – произвольное.
|
