СКТЧ-3 - пирометрическая
система непрерывного контроля температуры расплава металла; используется при
выплавке чугуна и стали.
Непрерывный контроль

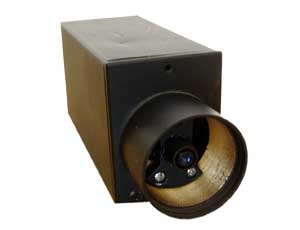

температуры расплавленного металла осуществляется при помощи стационарно
установленного оптического датчика, оснащенного лазерным целеуказателем.

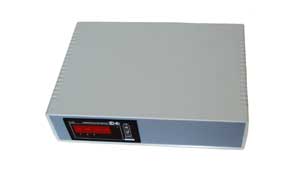

Индикатор установлен в корпусе измерительного блока.
Система укомплектована:
- контактным
измерителем температуры с термоэлектрическим преобразователем, индикатор
которого также расположен в корпусе измерительного блока.

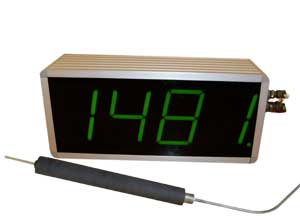

- цеховым цифровым
табло 460х200х130
Наличие двух индикаторов дает возможность, избегая
методических ошибок, наиболее простым способом установить истинное значение
коэффициента излучения объекта измерения, а также периодически аттестовать
пирометрический блок.
Система может быть дополнена встроенным интерфейсом
RS 485 и программным обеспечением для сбора и
архивации данных.
Технические характеристики
|
Диапазон контролируемых температур, С
|
1000...1800о С |
|
Предел абсолютной основной погрешности, С
(Т-показания прибора) |
= 1+0.01Т |
| Разрешение по температуре |
1о С |
|
Диапазон температур окружающей среды,
С |
0 – 50
|
|
Диапазон установки излучательной способности
|
0,01—1,0
|
|
Время измерения оптическим датчиком,
сек. |
1 |
|
Время измерения термопреобразователем,
сек |
4 |
|
Показатель
визирования
|
1:1500 |
|
Количество контролируемых
объектов |
1 |
|
Индикация
измерений
|
на цифровом
табло |
|
Питание,
в.
|
220
|
|
Потребляемая мощность, вт. |
40 |
|
Габаритные размеры измерительного блока, мм |
400x400x600
|
|
Габаритные размеры оптического датчика, мм |
62x180x200 |
|
Длина термопреобразователя, мм
|
1800 |
|
Масса системы, кг |
60 |
|
 |
