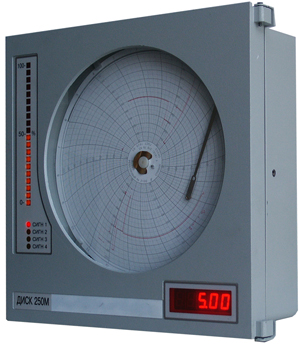

Бумажные регистраторы Диск-250М

Микропроцессорные одноканальные приборы ДИСК -250 М применяются для измерения , регистрации , сигнализации и регулирования параметров техпроцессов ( температура , давления , уровня , расхода и т . д .) в металлургии , энергетике , химической , нефтехимической , нефтеперерабатывающей , пищевой , целлюлозно - бумажной и других отраслях промышленности.

• Регистрация - фломастер на диаграммной бумаге
• Выбор типа и диапазона входного сигнала , а также вида выходного уствройства осуществляет потребитель при конфигурации прибора
• Для токовых входных сигналов возможно корнеизвлечение
• Индикация результатов измерения на пятизначном цифровом табло и на линейке индикаторов - «барграфе»
• Источник напряжения для питания внешних датчиков ( напряжение 36 ± 3,6 при номинальной нагрузке 30 мА )
• Интерфейс RS 485 для связи с ПК
• Обеспечение взрывозащиты с помощью барьеров

ВХОДНЫЕ СИГНАЛЫ

-  от термопар XK(L), XA(K), N, nn(S), ПР ( В ), А -1, J
-  от термопреобразователей сопротивления 50 П , 100 П ,50 М , 100 М
-  напряжения 0-10 мВ , 0-100 мВ , 0-1 В
-  тока 0-5 или 4-20 мА
-  от пирометров суммарного излучения РК -15, РК -20, РС -20
-  0-10, ± 10 мГн в комплекте с НП - П 10

ВЫХОДНЫЕ УСТРОЙСТВА

регулирования :
- трехпозиционное контактное (2 реле 220 В / ЗА переменного тока )
- пропорционально - интегрально дифферен­ циальное ( задание постоянное во времени , и программа , выход 4-20 мА и контакты реле )
-  20...100 кПа в комплекте с ЭП 3324

преобразования :
-   входного сигнала в выходной токовый сигнал 4-20 мА     ( линейный   по   измеряемой физической величине ), нагрузка не более 500 Ом

сигнализации :
-   2 уставки + 2 реле

ПОГРЕШНОСТЬ

-  регистрации - 1%
-  измерения - 0,25%
-  регулирования , сигнализации - 0,25%

ПИТАНИЕ
- переменный ток 175...245 В / 50 Гц

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ
- не более 10 ВА

ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
- температура    5,..50 °С / влажность от 30 до 80% при 25 °С

МОНТАЖ
- щитовой ( вырез 304*15 х 304*15 мм )

ГАБАРИТНЫЕ РАЗМЕРЫ

- 320x320x70 мм
