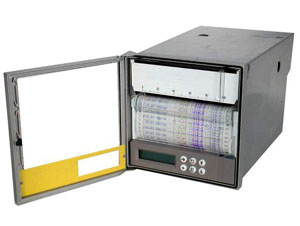

Бумажные регистраторы Альфалог-100М

Бумажные регистраторы Альфалог-100МТУ 4217-048-00226253-2005
ОКП 42 1725
Сертификат RU.C 34.004.A
Номер Госреестра 28662-05

Многоканальный регистрирующий прибор Альфалог 100М предназначен для измерения, регистрации, сигнализации, регулирования параметров техпроцессов (температуры, влажности, давления, расхода, уровня и т.д.) в металлургической, энергетической, химической, машиностроительной и других отраслях промышленности.

·          Измерение по шести каналам сигналов от разных датчиков.
·
          Полная гальваническая развязка между входами.
·          Возможность работы с барьерами искрозащиты
·          Повышенная точность измерений.
·          Наличие внутренней или внешней компенсации темпрературы холодных спаев при работе с термопарами
·          Масштабирование и корнеизвлечение для унифицированных сигналов
·          До 12 реле сигнализации в приборе.
·          Два режима регистрации – цифровой и аналоговый
·          Шестицветная запись на 100 мм диаграммной ленте
·          Возможность сужения диапазона аналоговой регистрации
·            Наличие интерфейса

КОЛИЧЕСТВО ВХОДОВ

- 3 или 6

ВХОДНЫЕ СИГНАЛЫ

- от термопар В, S , K, L, J, N,A-1
- от тремопреобразователей сопротивления 50М, 100М, 50П, 100П ( w 100 =1,391; 1,385)
-от пирометров суммарного излучения РК-15, РК-20, РС-20
-унифицированные сигналы 0…5; 4…20 мА, 0…10, 0…100 мВ, 0…1 В

ДИАПАЗОНЫ ИЗМЕРЕНИЙ

-программируются через клавиатуру или интерфейс (смотри таблицу)

ПРЕДЕЛ ПОГРЕШНОСТИ, в % от диапазона измерений

-измерений, сигнализации,                        0,25
цифровой регистрации (погрешность термокомпенсации – 1 0С)
- аналоговой регистрации                          1,0

СКОРОСТИ ПЕРЕМЕЩЕНИЯ ДИАГРАММНОЙ БУМАГИ

- 20, 60, 129,240, 300, 600 мм/ч

ЦИКЛ РЕГИСТРАЦИИ

– 2, 5, 10, 30, 60 мин.

ВРЕМЯ ОПРОСА ОДНОГО КАНАЛА

1 с

ВЫХОДЫ

- индикация результата измерения – ЖКИ-табло;
- регистрация - аналоговая и цифровая, 6 цветов, на диаграммной ленте, шириной 100 мм.
- сигнализация (позиционное регулирование) 2 или 12 независимых уставок, выход релейный (0,25 А ~220 B или 36 В постоянного тока)

ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

- температура 5…50 0С, влажность 80 %.

ПИТАНИЕ

- 100 …255 В, потребляемая мощность – 10 ВА

ГАБАРИТНЫЕ РАЗМЕРЫ

- 144х144х215 мм

МОНТАЖ

– щитовой (вырез 138х138)

ДИАПАЗОНЫ ИЗМЕРЕНИЙ

Номинальная статическая характеристика датчика, диапазон изменения входного сигнала Диапазон измерения


Термопары
L От минус 50 до 50; 150; 200; от 0 до 100; 200; 300; 400; 600;   от 200 до 600; 800 ° C
К От 0 до 400; 600; 800; 900; 1100; 1300;   от 200 до 600; и 1200;     от 400 до 900;   от 600 до 1100;            от 700 до1300 ° C
N от минус 50 до 50; 150; 200;  от 0 до 100; 200; 300; 400; 600; 1300;   от 200 до 600; 800; 1000; 1300 ° C
S от 0 до 1300 и 1600;     от 500 до 1300 ° C
B от  500 до 1000; 1600; 1800;       от 1000 до1800 ° C
A -1 от      0 до 2200 °С
J от  0 до 1200; от 700 до 1200 °С
Термопреобразователи сопротивления
100М, 50М ( W 100 =1,4280) от минус 50 до 50 и 100;  от 0 до 100 и 180 ° C ;
100П, 50П ( W 100 =1,3910;1,3850) От минус 120 до 30;  от минус    70 до 180; от 0 до 100; 150; 200; 300; 400; от 50 до150; от 200 до 500 ° C
Унифицированные сигналы
От  0 до  5  мА; от  4 до 20 мА; от 0  до  10 мВ; и 100 мВ; от 0 до   1 В


Диапазон (линейный или с извлечением квадратного корня) выбирается при программировании
Пирометры
РК-15
РК-20
РС-20
От 700 до 1500 ° C
От 800 до 1900 ° C
От 900 до 2000 ° C


  ИСПОЛНЕНИЯ ПРИБОРОВ


Обозначение исполнения

Функциональные особенности исполнения
Количество каналов Количество уставок
3 3 6
60 6 2
61 6 12


ПРИМЕР ЗАКАЗА:

Альфалог 100М –      61,         ТУ 4217-048-00226253-2005, 1 шт
        Тип прибора      исполнение                                                   к-во

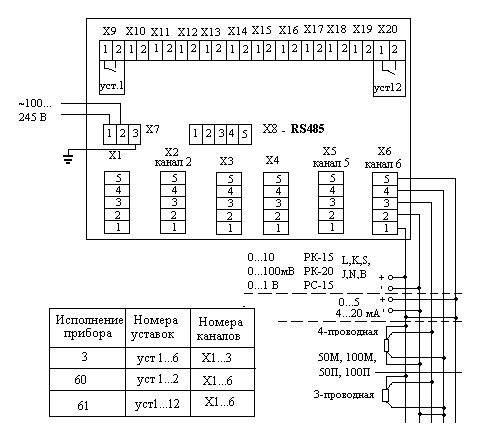

 СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
