Датчики 412 низкого
энергопотребления
Пределы измерений:
- избыточное давление от 160 кПа до 100 МПа
- разрежение до - 100 кПа
- давление-разрежение от –100..150 кПа до – 0,1..2,4 МПа
Выходной сигнал: от 35 мВ/мА
Основная погрешность: 0,5 (1,0)%
Рабочая температура: 5..50 (-30..80)оС
Вид взрывозащиты: OExiaIICT5Х
Потребляемая мощность: не более 5 мВт
Питание: постоянный ток 1-2 мА
Назначение:
Датчики предназначены для работы в системах автоматического контроля,
регулирования и управления технологическими процессами и обеспечивают
непрерывное преобразование значения измеряемого параметра - избыточного давления
412-ДИ, разрежения 412-ДВ, давления-разрежения 412-ДИВ воды, газа, пара в
электрическое напряжение.
Датчики имеют как обыкновенное, так и взрывозащищенное исполнение.
Датчики обыкновенного исполнения могут применяться в помещениях с взрывоопасными
зонами классов безопасности В-1а, В-1б, В-1г и В-IIа в соответствии с "Правилами
устройства электроустановок" (гл.7.3 ПУЭ, М., "Энергоатомиздат" 1986 г.)
Взрывозащищенные датчики 412-Ех имеют маркировку по взрывозащите ОЕхiallCT5 или
1ЕхibllCT5, соответствуют требованиям ГОСТ 22782.5 и предназначены для установки
во взрывоопасных зонах помещений и наружных установок классов В-1 и B-II.
Датчики выпускаются в двух модификациях: с разъемом и клеммной колодкой.
Основные технические характеристики:

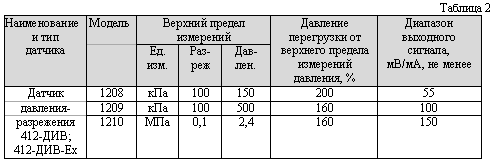

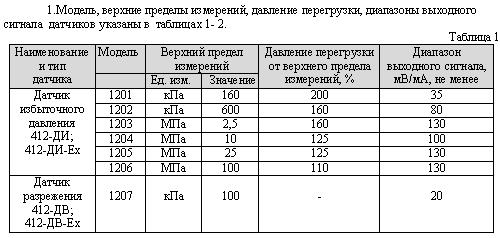

Примечание. По требованию Заказчика градуировка датчиков может быть выполнена в
кПа, кгс/см2 или в других единицах.
2. Начальное значение выходного сигнала не превышает 3 % от верхнего значения
диа-пазона выходного сигнала для каждой модели. По обоснованному требованию
Заказчика - не более 1 %.
3. Вариация и нелинейность выходного сигнала не превышает абсолютного значения
до-пускаемой основной погрешности.
4. Предел допускаемой основной погрешности не более +-0,5 или +-1,0%.
5. По устойчивости к климатическим воздействиям датчик имеет климатические
испол-нения по ГОСТ 15150-69:
- УХЛ3.1, но для рабочей температуры от 5 до 50oС и относительной влажности
воз-духа до 80% при температуре 25oС
- У2, но для рабочей температуры от минус 30 до плюс 80oС
6. Дополнительная погрешность датчика, вызванная изменением температуры
окружаю-щего воздуха в рабочем диапазоне температур не более +-0,45 (0,6)% /
10oС.
7. Защита корпуса от влаги и пыли IР 54 по ГОСТ 14254-96.
8. Потребляемая мощность не более 5 мВт.
9. Сопротивление нагрузки не менее 1,0 МОм.
10.Сопротивление мостовой схемы составляет 4+-1 кОм.
11. Масса датчика, не более 150 г
Принцип действия:
Датчик давления 412 представляет собой установленный в герметичном корпусе
тензо-преобразователь. Основным элементом тензопреобразователя является пластина
монокристал-лического сапфира с кремниевыми пленочными тензорезисторами
(структура КНС), прочно со-единенная с металлической мембраной
тензопреобразователя. Измеряемое давление воздейст-вует на мембрану
тензопреобразователя и преобразуется в деформацию пластины, вызывая при этом
изменение электрического сопротивления тензорезисторов, размещенных в
измеритель-ном блоке.
Питание и вывод информационного сигнала осуществляется через разъем РС4 или
клеммную колодку.
Материалы:
Мембрана тензопреобразователя изготовлена из титанового сплава ВТ-9 по ГОСТ
19807-74, присоединительный штуцер из сплава 12Х18Н10Т по ГОСТ 5632-72. Корпус
датчика изго-товлен из сплава Д16 с защитным покрытием или стали 12Х18Н10Т по
ГОСТ 5632-72.

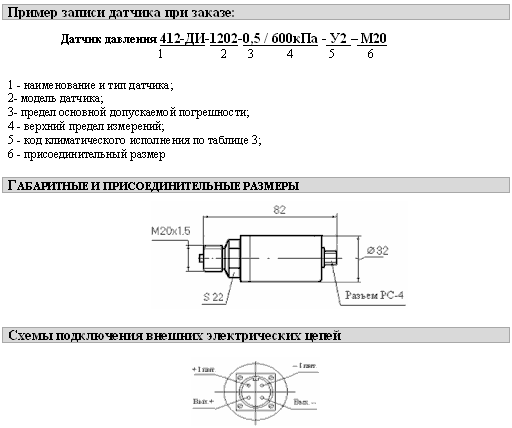

Комплект поставки:
Надежность:
Средний срок службы датчиков 12 лет и 6 лет для датчиков, работающих с
агрессивными средами.
Средняя наработка на отказ 100 000 часов.
Поверка:
Методика поверки - в соответствии с МИ 1997. Межповерочный интервал - 2 года.
Гарантии изготовителя:
Изготовитель гарантирует соответствие датчиков требованиям технических условий
4.12.00.000 ТУ при соблюдении потребителем условий транспортирования, хранения,
монтажа и эксплуатации.
Гарантийный срок датчиков – 18 месяцев со дня ввода в эксплуатацию, но не более
24 месяцев с момента изготовления.
|
