Датчики давления 408 общепромышленные

  • Измеряемые среды: газ, жидкость, пар
  • Пределы измерений:
    - избыточное давление от 0,1 кПа до 100 МПа
    - абсолютное давление от 25 кПа до 16 МПа
    - разрежение от 0,1 кПа до 100 кПа
    - давление-разрежение от +0,05 кПа до - 0,1…2,4 МПа
    - разность давлений от 0,25 кПа до 2,5 МПа
    - гидростатического давления от 0,25 м в.ст. до 25 м в.ст.
  • Выходной сигнал 0-5; 4-20 мА
  • Основная погрешность 0,5 (0,25; 0,15)%
  • Рабочая температура 5…50 (1…80; -30…50, -50…80)°С
  • Вид взрывозащиты ExiaIICT5Х
  • Степень защиты от воздействия пыли и воды IP65
  • Внесены в Госреестр средств измерений под № 16557-03
Назначение

Датчики предназначены для измерения избыточного давления 408-ДИ, разрежения 408-ДВ, давления-разрежения 408-ДИВ, абсолютного давления 408-ДА, гидростатического давления 408-ДГ и разности давлений 408-ДД воды, газа, пара и других сред.

Датчики давления 408 зарегистрированы в Госреестре средств измерения под № 16557-03 (сертификат № 5239), на датчики 408-Ех имеется заключение о взрывозащищённости № 19-3/333.

Датчики удовлетворяют условиям работы в системах автоматического контроля, регулирования и управления техноло-гическими процессами и обеспечивают непрерывное преобразование измеряемого параметра в унифицированный токовый сигнал 0-5 или 4-20 мА для дистанционной передачи.

Датчики обыкновенного исполнения могут применяться в помещениях со взрывоопасными зонами классов безопасности В-1а, В-1б, В-1г и В-IIа в соответствии с «Правилами устройства электроустановок» (гл. 7.3 ПУЭ, М, «Энергоатомиздат» 1986г.)

Датчики во взрывозащищенном исполнении 408-Ех имеют маркировку по взрывозащите ЕхiallCT5Х, соответствуют требованиям ГОСТ Р 51330.10-99 и предназначены для установки во взрывоопасных зонах помещений и наружных установок классов В-I и В-II.

Датчики выпускаются в двух модификациях: с разъемом  2РМ14 и с клеммной  колодкой. Датчики в миниатюрном исполнении (мод. 8ХХ8) имеют разъем Hirschmann GDS-300 или 2РМ14

Основные технические характеристики

  1. Наименование, модели, верхние пределы измерений, пределы основной допускаемой погрешности приведены в табл. 1.
  2. Унифицированный выходной сигнал 0...5 мА,  4...20мА или 0,4..2 В; для исполнения "Ех" - 4...20 мА. Характеристика выходного сигнала линейно возрастающая или линейно убывающая.
  3. Вариация выходного сигнала не превышает половины абсолютного значения предела основной допускаемой погрешности.
  4. Датчики 408-ДИ, 408-ДА, 408-ДВ, 408-ДГ, 408-ДД обыкновенного и взрывозащищен-ного исполнения имеют  предела перенастройки, датчики млдели 8ХХ8, 408-ДИВ и датчики с обратной характеристикой выходного сигнала являются однопредельными.
  5. По устойчивости к климатическим воздействиям датчики соответствуют:
    - исполнению УХЛ* категории размещения 3.1 по ГОСТ 15150-69, (группе исполнения В4 по ГОСТ 12997-84), но для работы при температуре от 5 до 50°С (основной вариант исполнения) или по требованию потребителя от 1 до 80°С, или от минус 10 до 50°С
    - исполнению У* категории размещения 2 по ГОСТ 15150-69, (группе исполнения С4 по ГОСТ 12997-84), но для работы при температуре от минус 30 до 50°С или по требованию потребителя от минус 50 до 80°С
  6. Атмосферное давление от 84,0 до 106,7 кПа по ГОСТ 12997-84
  7. Степень защиты от воздействия пыли и воды IР65, для погружного датчика гидростатического давления(мод.85Х6) - IР68 по ГОСТ 14254-96
  8. По устойчивости к механическим воздействиям датчики соответствуют исполнению N3 по ГОСТ 12997-84
  9. Датчики устойчивы к воздействию относительной влажности окружающего воздуха до 98% при температуре 35°С и ниже без конденсации влаги
  10. Датчики 408-ДД выдерживают перегрузку со стороны плюсовой и минусовой камер в течение 1 мин. односторонним воздействием давления, равного предельному допускаемому рабочему избыточному давлению.


Датчики давления 408 общепромышленные



Мод. 81Х0, 82Х0, 83Х0, 80Х3, 81Х3, 83Х3






Мод. 81Х2, 82Х2, 83Х2




Мод. 81Х7, 83Х7




Мод. 84Х4




В четырехзначном номере модели первая цифра означает номер разработки изделий данного типа предприятия-изготовителя: 8 - пьезорезистивные датчики давления, объединенные данной электрической схемой.

Вторая цифра соответствует типу измеряемого давления:

0 - абсолютное давление
1 - избыточное давление
2 - разрежение

3 - давление-разрежение
4 - разность давления
5 -гидростатическое давление

Третья цифра соответствует верхнему пределу измерений данной модели:

0 - 0,4 кПа
1 - 1,6 (2,5) кПа
2 - 10 кПа
3 - 40 (60) кПа
4 - 100 (160; 250) кПа

5 - 0,6 МПа
6 - 2,5 МПа
7 - 16 МПа
8 - 25 МПа
9 - 100 МПа

Четвертая цифра соответствует конструктивной разновидности датчика. При этом габаритные и присоединительные размеры датчиков соответствуют рисункам.

Модель 8ХХ0 – рис.1,  8ХХ2 – рис.4,  8ХХ3 – рис.1,  8ХХ4 – рис.5,  8ХХ5 – рис.6,  8ХХ6– рис.7;  8ХХ7 – рис.3;    8ХХ8 – рис.2.

Таблица 1

Наименование датчика

Номер модели

Ед.изм.

Ряд верхних пределов измерений

Предел
допускаемой
основной погрешности,
%

Датчик
абсолютного давления
408-ДА
408-ДА-Ех

8033; 8038

кПа

25; 40; 60; 100

± 0,5; ± 1,0

8043; 8048

кПа

60; 100; 160; 250

8053

МПа

0,16; 0,25; 0,4; 0,6

8063

МПа

0,6; 1,0; 1,6; 2,5

8073

МПа

4,0; 6,0; 10,0; 16,0

Датчик
избыточного давления
408-ДИ
408-ДИ-Ех

8102

кПа

0,1; 0,16; 0,25; 0,4

± 0,15; ± 0,25;

± 0,5;  ± 1,0

8112

кПа

 0,6; 1,0; 1,6;  2,5

8122;8123;

8125; 8128

кПа

2,5; 4,0; 6,0; 10,0

8133; 8135; 8138

кПа

10,0; 16,0; 25,0; 40,0

8143; 8148

кПа

25; 40; 60; 100

8143-1; 8145;8148

кПа

60; 100, 160; 250

8150; 8157; 8158

МПа

0,16; 0,25; 0,40; 0,60

8160; 8165;

 8167; 8168

МПа

0,6; 1,0; 1,6; 2,5

8160-1; 8168-1

МПа

1,6; 2,5; 4,0; 6,0

8170; 8177; 8178

МПа

 4,0; 6,0; 10,0; 16,0

8180; 8187; 8188

МПа

6; 10; 16; 25

8190; 8197; 8198

МПа

25; 40; 60; 100

8190-1; 8197-1; 8198-1

МПа

60; 100; 160; 250

Датчик
разрежения
408-ДВ
408-ДВ-Ех

8202

кПа

0,1; 0,16; 0,25; 0,4

± 0,25; ±0,5; ±1,0

8212

кПа

0,6; 1,0; 1,6; 2,5

8222; 8223;

 8225; 8228

кПа

2,5; 4,0; 6,0; 10,0

8233;8235

кПа

10; 16; 25; 40

8240; 8243;

 8245; 8348

кПа

25; 40; 60; 100

Датчик
давления-разрежения
408-ДИВ
408-ДИВ-Ех

8302

кПа

± 0,05; ± 0,08; ± 0,125; ± 0,2







± 0,25; ± 0,5; ± 1,0

8312

кПа

 ± 0,2; ± 0,3; ± 0,5; ± 0,8

8322; 8323; 8325

кПа

 +1,25; +2,0; +3,0; +5,0

8333; 8335; 8338

кПа

+5,0; +8,0; +12,5; +20,0







8343; 8345

кПа

 ± 30; ± 50; ± 80; ± 100,
-100…150

8350; 8353;

 8355; 8358



Разреж.

Изб. давление

МПа

- 0,1

 0,15; 0,3; 0,5

8360; 8367; 8368

МПа

- 0,1

 0,5; 0,9; 1,5; 2,4

Датчик гидростатического давления
408-ДГ
408-ДГ-Ех

8525; 8526

м в.ст.

0,25; 0,40; 0,60; 1,0

+0,15± 0,25; ± 0,5; ± 1,0

8535; 8536

м в.ст.

1,0; 1,6; 2,5; 4,0

8546

м в.ст.

2,5; 4; 6; 10

8545; 8546-1

м в.ст.

 6; 10; 16; 25

8556

м в.ст.

16; 25; 40; 60

8565; 8566

м в.ст.

40; 60; 100; 160; 250


Таблица 2

Наименование датчика

Номер модели

Ед.изм.

Ряд верхних пределов измерений

Рабочее избыточное давление, МПа

Предел допускаемой  основной погрешности, %

Датчик
разности
давлений
408-ДД
408-ДД-Ех

8414

кПа

 0,25; 0,4; 0,6; 1,0; 1,6

4,0

± 0,15;± 0,25;

± 0,5

8424

кПа

2,5; 4,0; 6,3; 10,0

4,0; 10

8434

кПа

6,3; 10; 16; 25; 40

4,0; 10,0; 16,0

8444

кПа

40, 63; 100; 160; 250

16; 25

8454

МПа

0,4; 0,63; 1,0; 1,6; 2,5

16; 25; 40

При выпуске с предприятия-изготовителя датчики настраиваются на верхний предел измерений, нижний предел измерений для датчиков 408-ДИ; 408-ДВ; 408-ДА и 408-ДД равен нулю, для датчиков 408-ДИВ значение измеряемого параметра, равное нулю находится внутри диапазона измерений.

Датчики 408-ДИ, 408-ДА, 408-ДВ, 408-ДГ, 408-ДД обыкновенного и взрывозащищенного исполнения имеют 3 предела перенастройки; датчики модели 8ХХ8, 408-ДИВ и датчики с обратной характеристикой выходного сигнала являются однопредельными.

Энергопотребление

Электрическое питание датчиков осуществляется от источника постоянного тока напряжением от 12 до 36 В (для выходного сигнала 0-5 мА) и от 12 до 24В (для сигнала 4-20 мА).и 3.6 ( для выходного сигнала 0.4-2В) Электрическое питание датчиков 408-Ех может осуществляться от искробезопасных входов борьера "Крунд", БИ326 и других.

Нагрузочное сопротивление для датчиков с выходным сигналом 0 ... 5 мА не более 1000 Ом. Для датчиков с выходным сигналом 4 ... 20 мА нагрузочное сопротивление R рассчитывается по формуле:

, где U - напряжение питания, В

Сопротивление нагрузки для датчиков с выходным сигналом 0,4..2В не менее 100 кОм

Потребляемая мощность - не более 0,4 Вт для выходного сигнала датчика 0-5мА , не более 0,5 Вт для выходного сигнала 4-20мА и не более 7,5 мВт для выходного сигнала 0,2-4В.

Материалы

Обозначение  исполнения по материалам

Материал
мембраны

Материал фланцев, ниппеля, штуцера, корпуса вентильного блока

01

Сплав 36НХТЮ

Углеродистая сталь с покрытием

02

Сплав 36НХТЮ

Сталь 12Х18Н10Т

09

Титан ВТ-9

Титановый сплав


Корпус электронного преобразователя датчиков изготовлен из алюминиевого сплава, за исключением модели 8ХХ8, корпус которого выполнен из нержавеющей стали 12Х18Н10Т.

Материал уплотнительных колец и прокладок - специальные марки резин и медь по ГОСТ 859-78.

Взрывозащищенность

Вид взрывозащиты - искробезопасная электрическая цепь.
Маркировка по взрывозащите ЕхiаIIСТ5Х и  ЕхiВIIСТ5Х.
Знак «Х» в маркировке взрывозащиты датчиков указывает на особые условия применения датчиков 408-Ех в части выбора источника питания или барьера искрозащиты.
Искробезопасность электрических цепей достигается за счет ограничения тока короткого замыкания (не более 120 мА) и напряжения холостого хода (не более 24 В) до искробезопасных значений.

Принцип действия

Датчик давления 408 состоит из измерительного блока и электронного устройства. Разные модели датчиков имеют унифицированное электронное устройство и отличаются конструкцией измерительного блока.
Для преобразования механической энергии в электрическую в датчиках используются пьезорезистивные тензопреобразователи.
Основным элементом тензопреобразователя является пластина из монокристаллического сапфира с кремниевыми пленочными тензорезисторами (структура КНС), прочно соединенная с металлической мембраной тензопреобразователя.
Измеряемый параметр воздействует на мембрану измерительного блока, преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления тензорезисторов, размещенных в измерительном блоке.
Электронное устройство обеспечивает питание тензорезисторов, преобразует изменение сопротивления тензорезисторов в изменение токового выходного сигнала, компенсирует нелинейность тензопреобразователя и дополнительные погрешности, обусловленные температурой и другими влияющими факторами.
Датчик имеет корректоры для плавной настройки нуля и диапазона выходного сигнала, а также клеммы для оперативного контроля выходного сигнала без разрыва сигнальной цепи.

Комплект поставки

  • датчик
  • кабель КММЭ ТУ 16.505.488-78 (для датчиков 408-ДГ модели 85Х6 - погружных)
  • паспорт
  • руководство по эксплуатации на партию датчиков, отправляемых в один адрес

По отдельному заказу датчики могут комплектоваться:

  • комплектом монтажных частей
  • источником питания
  • вентильным блоком для датчиков 408-ДД
  • вторичными приборами (типа «БИТ-300» и др.)
  • сопутствующей аппаратурой по заявке Потребителя.
Монтаж

Монтаж датчиков на объекте следует производить в соответствии с руководством по эксплуатации.
Соединительные трубки от места отбора давления к датчику должны быть проложены по кратчайшему расстоянию.
В случаях, когда температура рабочей среды выше предельно допускаемой температуры окружающего воздуха, датчик устанавливается на соединительной линии, длина которой не менее 0,5 м.
В соединительной линии от места отбора давления к датчику рекомендуется установить двух- или трехвентильный блок для отключения датчика от линии и соединения его с атмосферой. Это упростит периодический контроль установки выходного сигнала, соответствующего нулевому значению измеряемого давления и демонтажа датчика.

Присоединение датчика к соединительной линии осуществляется с помощью предварительно приваренного к трубке линии ниппеля, входящего в состав монтажных частей КМЧ М20 или с помощью монтажного фланца. Уплотнение резьбы проводится в зависимости от из-меряемой среды фторопластовой лентой, медной или резиновой прокладкой

Надежность

Средний срок службы датчиков 12 лет и 6 лет для датчиков, работающих с агрессивными средами.
Средняя наработка на отказ 100 000 часов.

Поверка

Методика поверки - в соответствии с МИ 1997. Межповерочный интервал - 2 года.

Гарантии изготовителя

Изготовитель гарантирует соответствие датчиков требованиям технических условий 4.08.00.000 ТУ при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок датчиков - 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента изготовления.

Пример записи при заказе

Датчик давления 408-ДИ

- 8160

- 0,5 /

16 кгс/кв.см

- 05

- Т4

- К

- М20

- Н

1

2

3

4

6

8

9

10

11



Датчик давления 408-ДИВ

- 8348

 0,25 /

100..150 кПа

420

- Т3

 GDS

- М20

- Н

1

2

3

4

6

8

9

10

11




Датчик давления 408-ДД

- 8424

- 0,25 /

6,3 кПа

- 4 Мпа

- 420

- 02

- Т1

- Р

- СК - БВ3

1

2

3

4

5

6

11



Датчик давления 408-ДИ

- 8167

- 0,5 /

1.6 МПа

- 024

- Т1

- К

1

2

3

4

1 - наименование и тип датчика
2 - модель датчика
3 - предел основной допускаемой погрешности
4 - верхний предел измерений и единицы измерений
5 - предельно допускаемое рабочее избыточное давление (для датчиков 408-ДД)
6 - код выходного сигнала (05 -- 0-5мА и 420 -- 4-20 мА)
7 - код исполнения по материалам по таблице 2
8 - код климатического исполнения по таблице 3
9 - Р разъем типа 2РМ14, К - клеммная колодка;
10 - присоединительный размер (для датчиков 408-ДИ)
11 - код монтажных частей по таблице 4

Код климатического исполнения датчика

Таблица 3

Код

Вид климатического исполнения
по ГОСТ 15150

Предельные значения температур окружающего воздуха при эксплуатации, оС

Т1



УХЛ3.1

5…50

Т2

1…80

Т3

-10…50

Т4

У.2

-30…50

Т5

-40…80


Код монтажных частей

Таблица 4

Код

Монтажные части

Применяемость

Н

Ниппель, гайка, шайба

мод. 8ХХ0, 8ХХ2, 8ХХ3, 8ХХ8

СК

Скоба, кронштейн, гайки, шайбы

мод. 8ХХ4

БВ2

Вентильный блок 2-х крановый

мод. 8ХХ4

БВ3

Вентильный блок 3-х крановый

мод. 8ХХ4

Схемы подсоединения внешних электрических цепей

датчиков 408 обычного исполнения

Выходной сигнал 0-5 мА

(четырехпроводная линия связи )

Выходной сигнал 0-5 мА

(трехпроводная линия связи )

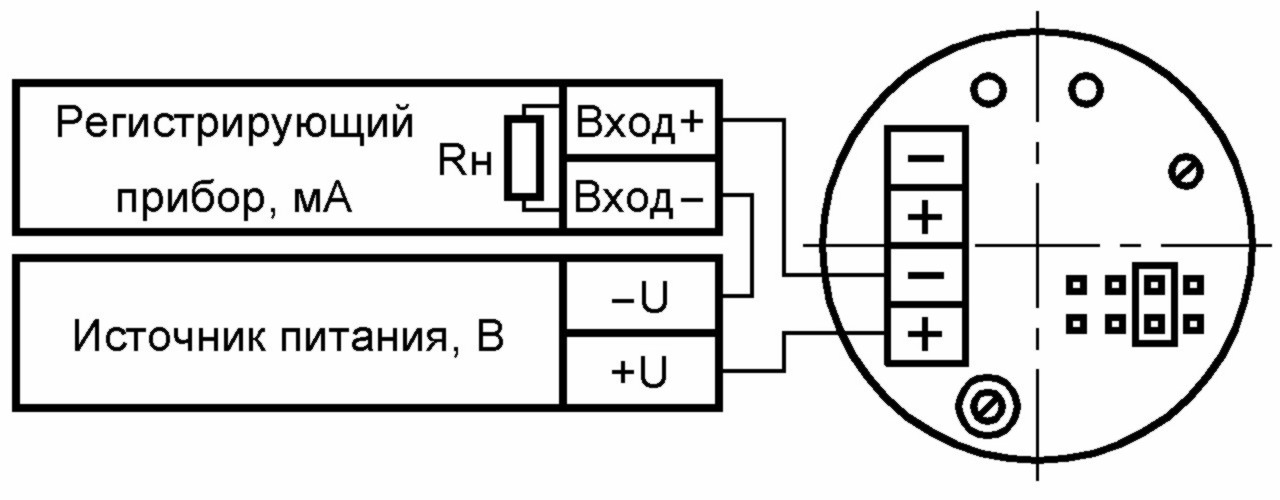

Выходной сигнал 4-20 мА

(двухроводная линия связи )

Выходной сигнал 4-20 мА

(двухроводная линия связи )

Схема подсоединения внешних электрических цепей

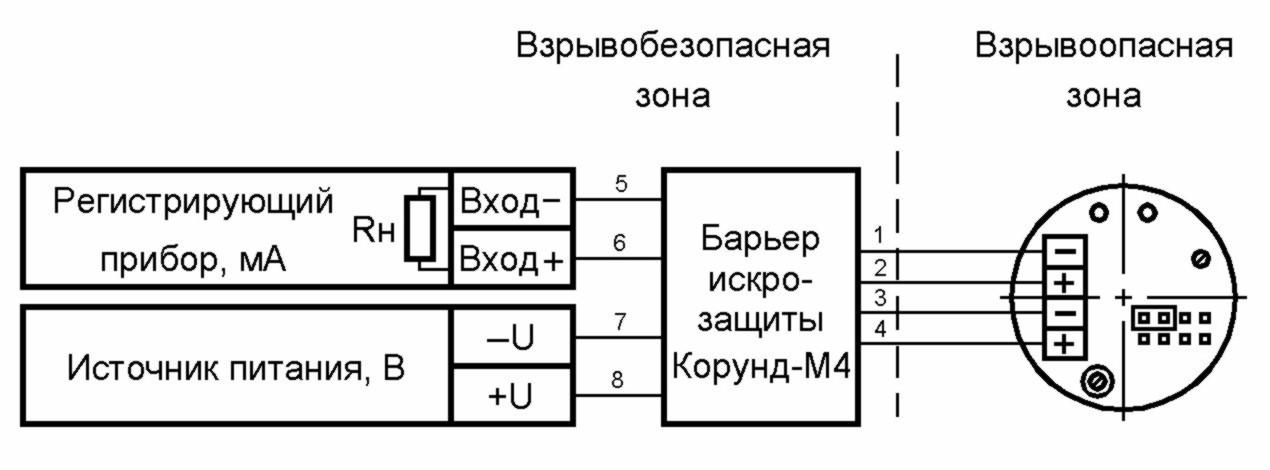

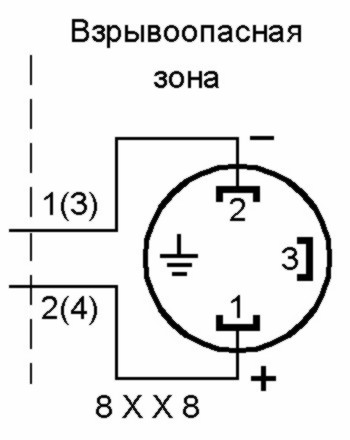

датчиков 408-Ех взрывозащищенного исполнения
Выходной сигнал 0-5 мА



Выходной сигнал 4-20 мА




Габаритные и присоединительные размеры

Исполнение с разъемом

Исполнение с клеммной колодкой

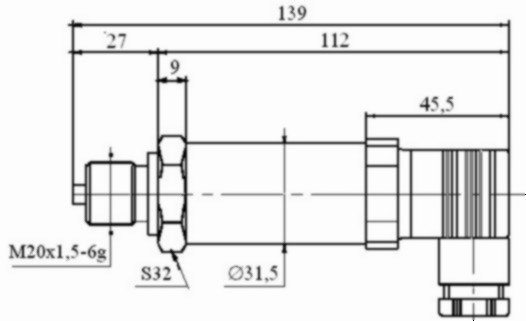

Рис.1. Модели 81Х0,82Х0,83Х0,80Х3,81Х3,82Х3,83Х3

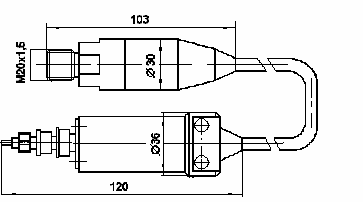

Рис. 2 . Модели 8ХХ8

Рис. 2 Модели 81Х7, 83Х7

Рис. 3 Модели 81Х2, 82Х2, 83Х2

Рис. 4 Модель 84Х4



Рис. 6 Модели 81Х5, 82Х5, 83Х5, 85Х5

Рис. 7 Модель 85Х6
