Диафрагмы стандартные для
расходомеров ДКС, ДВС, ДБС
Диафрагмы стандартные для расходомеров с
давлением до 32 МПа (320 кгс/см2) и условным проходом 50...700 мм предназначены
для измерения расхода жидкостей и газов или пара методом переменного перепада
давления.

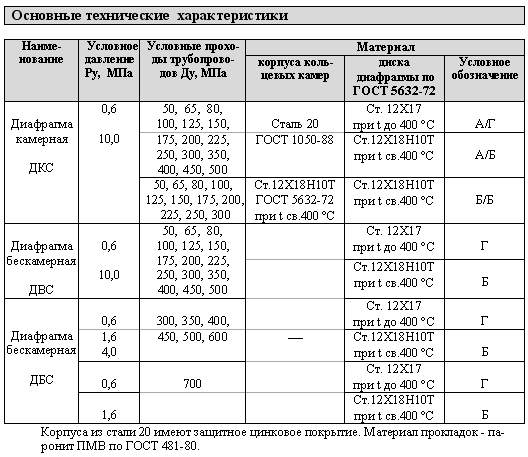

В зависимости от конструкции, способа установки, давления и условного прохода
диафрагмы изготавливаются следующих видов: ДКС - для установки на фланцах с
применением промежуточных корпусов - кольцевых камер на давление до 10 МПа (100
кгс/см2) с условным проходом 50...500 мм;
ДВС - для установки непосредственно во фланцах, снабженных кольцевыми камерами
на условное давление свыше 10 до 32 МПа (свыше 100 до 320 кгс/см2) с условным
проходом 50...200 мм;
ДБС – для установки во фланцах без кольцевых камер или с кольцевыми камерами на
условное давление до 4 МПа (40 кгс/см2) с условным проходом от 300 до 700 мм.
Диафрагмы изготавливаются по ГОСТ 26969-86.
|
