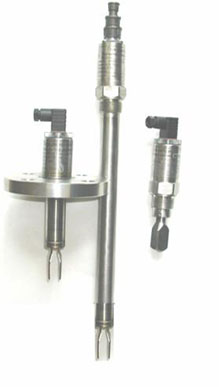

Сигнализаторы СУ-802

Назначение:

• регулирование уровня жидкости в резервуарах,

• защита насосов от осушения трубы,

• определение уровня смеси нефть-вода в установках сепарации сырой нефти,

• защита от перелива нефтепродуктов в системах налива в железнодорожные и автоцистерны.

Преимущества:

• Высокая точность контроля уровня любых неполимеризующихся жидкостей вязкостью до 10000 сСт и сыпучих материалов с диаметром гранул не более 5мм;

• работоспособность при высоких и низких температурах, больших давлениях;

• безопасность работы, надежность, универсальность вследствие применения вибрационного принципа измерения;

• нейтральность к электрическим свойствам среды;

• малые габариты, компактность и простая установка в местах с ограниченным доступом;

• низкое энергопотребление;

• контроль работы при помощи светодиодных индикаторов

• работоспособность в системах, где наблюдается бурление или кипение потока, жидкая среда содержит твердые частицы, газ, а также мусор и пену на поверхности.

• общепромышленное и взрывозащищенное исполнение с маркировкой ExiaIICT5 X

• длина погружной части до 3000 мм

• выходной сигнал: релейный переключающий или непрерывный токовый 4-20 мА.

• СУ может быть откалиброван на различные жидкости с плотностью от 0,7 до 1,45 г/см3, например, вода, соляной раствор, светлые и темные нефтепродукты, растворы кислот и щело-чей, неагрессивных к стали 12Х18Н10Т.

Принцип действия:

СУ состоит из первичного преобразователя и электронного блока.
Первичный преобразователь выполнен в форме камертона, который возбуждается с помощью пьезоэлемента на резонансной частоте. Когда камертон погружается в жидкость, резонансная частота изменяется.
Электронный блок приводит в действие электронный переключатель, когда изменение резонансной частоты становится достаточно большим, и включает светодиоды, сигнализирующие покрыт камертон жидкостью или нет.
