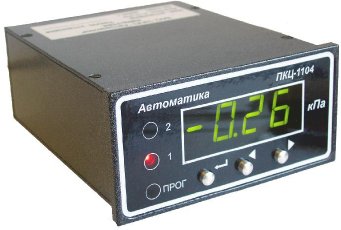

Прибор контроля
давления цифровой программируемый с двух- или трёхпозиционным
регулятором ПКЦ-1104
ТУ 4212-045-10474265-02
Код по ОКП 42 1281
 Прибор предназначен для
измерения и отображения на цифровом светодиодном индикаторе
давления неагрессивных газов, а также преобразования давления в
один из унифицированных сигналов постоянного тока.
Трёхкнопочная клавиатура и цифровой индикатор позволяют
реализовать ряд дополнительных функций:
- программный выбор диапазона индикации;
- программная калибровка прибора и изменение параметров
выходного сигнала;
- программная установка режима 2-х или 3-х позиционного
регулятора;
- все установленные параметры хранятся в энергонезависимой
памяти.
|
Наименование параметра |
Значение параметра |
|
Диапазон измерения (линейная шкала)
|
0...10; 0...50; 0...100; 20...100; 0...250;
0...-10; 0...-60 кПа |
|
Класс точности |
0,5 |
|
Выходные сигналы: |
|
- аналоговый |
0...5 или 4...20 мА |
|
- 2 дискретных |
переключающий <сухой контакт>, 240В, 3А
|
|
Индикация измеряемого параметра
|
4 разряда |
|
Цвет индикатора |
зелёный или красный |
|
Сигнализация работы реле |
2 светодиодных индикатора |
|
Напряжение питания |
220 В, 50 Гц |
|
Потребляемая мощность |
не более 5 ВА |
|
Климатическое исполнение |
УХЛ 4.2* |
|
- при температуре окружающего воздуха
|
+5...+50°С |
|
- при относительной влажности воздуха
|
до 80% при 35°С |
|
- при атмосферном давлении |
от 84 до 106,7 кПа |
|
Устойчивость к механическим воздействиям
|
N2 по ГОСТ 12997 |
|
Габаритные размеры по DIN 43700
|
48×96×120 мм |
|
Масса |
не более 0,6 кг |
|
Подключение к процессу |
штуцер под трубку ПВХ 4×1 мм |
Примечание:
Режимы работы реле см.
ПКЦ-1105 |
