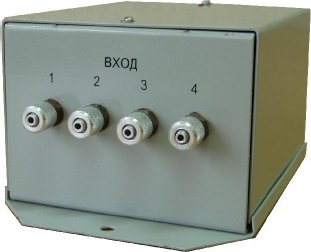

Преобразователь
пневмоэлектрический четырёхканальный
ПЭ-4
 ПЭ-4.П
ПЭ-4.И
ПЭ-4.В
ТУ 4218-021-10474265-97
Код по ОКП 42 1831
Предназначен для измерения
и преобразования в унифицированный сигнал постоянного тока:
- пневматических сигналов (ПЭ-4.П);
- избыточного давления неагрессивных газов (ПЭ-4.И);
- вакуума (ПЭ-4.В).
|
Наименование параметра |
Значение параметра |
|
Диапазон измерения (линейная шкала)
|
20...100; 0...250; 0...-60 кПа (см. шифр
заказа)1) |
|
Температура рабочей среды |
+5...+50 °C |
|
Класс точности |
0,5 |
|
Выходной сигнал постоянного тока:
|
0...5 мА или 4...20 мА |
|
Наличие взрывозащиты |
нет |
|
Напряжение питания |
220 В, 50 Гц |
|
Потребляемая мощность |
не более 10 ВА |
|
Климатическое исполнение: |
УХЛ 4.2* |
|
- температура окружающего воздуха
|
+5...+50 °C |
|
- относительная влажность окружающего
воздуха |
до 80 % при 35 °C |
|
- атмосферное давление |
84...106,7 кПа |
|
Степень защиты от воды и пыли по ГОСТ
14254 |
IP20 |
|
Устойчивость к механическим воздействиям
|
V2 по ГОСТ 12997 |
|
Габаритные размеры |
200×136×98 мм |
|
Масса |
не более 2,5 кг |
|
Подключение к процессу |
штуцер под трубку ПВХ 4×1 мм |
Примечание:
1) По желанию заказчика возможна поставка
преобразователей с другими диапазонами измерения. |
