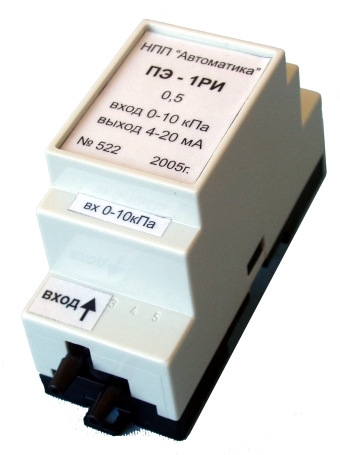

Преобразователь
пневмоэлектрический одноканальный
ПЭ-1Р
 ПЭ-1Р ТУ 4218-047-10474265-02
Код по ОКП 42 1831
Предназначен для измерения
и преобразования в унифицированный выходной сигнал постоянного
тока:
- пневматического сигнала (ПЭ-1Р.П);
- избыточного давления неагрессивных газов (ПЭ-1Р.И);
- вакуума (ПЭ-1Р.В).
|
Наименование параметра |
Значение параметра |
|
Диапазон измерения (линейная шкала)
|
20...100; 0...250; 0...-60 кПа 1)
(см. шифр заказа) |
|
Температура рабочей среды |
+5...+50 °C |
|
Класс точности |
0,5 |
|
Выходной сигнал постоянного тока:
|
4...20 мА или 0...5 мА |
|
Напряжение питания |
15...30 В постоянного тока 2)
|
|
Потребляемая мощность |
0,5 ВА |
|
Климатическое исполнение: |
УХЛ 4.2 |
|
- температура окружающего воздуха
|
+5...+50 °C |
|
- относительная влажность окружающего
воздуха |
до 80 % при 35 °C |
|
- атмосферное давление |
от 84 до 106,7 кПа |
|
Степень защиты от воды и пыли по ГОСТ
14254 |
IP20 |
|
Устойчивость к механическим воздействиям
|
V2 по ГОСТ 12997 |
|
Габаритные размеры |
35×86×58 мм |
|
Масса |
не более 0,2 кг |
|
Способ подключения к процессу
|
штуцер под трубку ПВХ 4×1, ПВХ 6×1
|
Примечания:
1) По желанию заказчика возможна поставка
преобразователей с другими диапазонами измерения.
2) В качестве блока питания и
измерительного прибора можно использовать приборы типа ПКЦ или ПС-4. |
