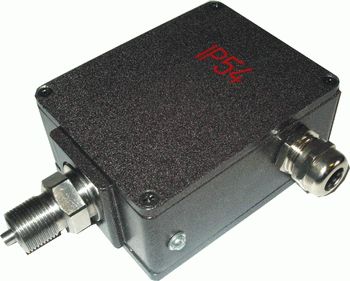

Преобразователь
давления
ПД-1
 ПД-1.1
ПД-1.2
ПД-1.3
ТУ 4212-027-10474265-98
Код по ОКП 42 1281
Предназначен для
преобразования избыточного давления и разрежения (вакуума) в
аналоговый сигнал постоянного тока.
Применяется для измерения давления неагрессивных и агрессивных
жидкостей, паров и газов.
Преобразователь давления имеет следующие модели:
- ПД-1.1 - с полисиликоновым сенсором;
- ПД-1.2 - с керамическим сенсором;
- ПД-1.3 - с мембранным сенсором.
Модель ПД-1.3 имеет штуцер М30×2 с лицевой мембраной из
нержавеющей стали 12Х18Н10Т и применяется для измерения давления
агрессивных жидкостей, пульп и в пищевой промышленности.
|
Наименование параметра |
Значение параметра |
|
Диапазон измерения (линейная шкала)
1) |
-60...0; 0...+6000 кПа (см. шифр заказа)
|
|
Температура рабочей среды |
-20...+85 °C |
|
Класс точности |
1,0 |
|
Выходной унифицированный сигнал
постоянного тока |
0...5 мА, трехпроводная схема (рис.2) 4...20
мА, двухпроводная схема (рис.3) |
|
Наличие взрывозащиты |
нет |
|
Напряжение питания постоянного тока
2): |
|
- с выходным сигналом 0...5 мА
|
24 В |
|
- с выходным сигналом 4...20 мА
|
14...30 В |
|
Потребляемая мощность |
1 ВА |
|
Климатическое исполнение: |
УХЛ 3.1* |
|
- температура окружающего воздуха:
|
-10...+50°С (по особому заказу для 0...5 мА:
-40...+70°С) |
|
- относительная влажность окружающего
воздуха |
не более 95 % при 35 °C |
|
- атмосферное давление |
от 84 до 106,7 кПа |
|
Степень защиты от воды и пыли по ГОСТ
14254 |
IP54 |
|
Устойчивость к механическим воздействиям
|
V2 по ГОСТ 12997 |
|
Габаритные размеры |
154×105×50 мм |
|
Вес |
не более 0,9 кг |
|
Подключение к процессу |
штуцер М20×1.5, М30×2 |
Примечания:
1) По желанию заказчика возможна поставка
преобразователей с другими диапазонами измерения.
2)В качестве блока питания и
измерительного прибора можно использовать приборы типа ПКЦ или ПС-4. |
