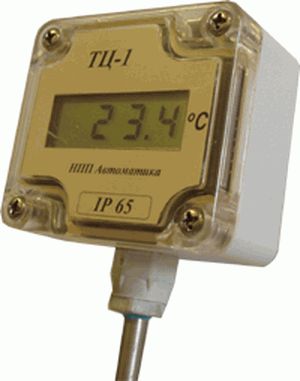

Термометр
цифровой ТЦ-1, ТЦ-1А,
ТЦ-1Б
ТУ 4211-056-10474265-03
Код по ОКП 421172
 Термометр предназначен для
местного измерения и цифровой индикации температуры жидких,
газообразных и сыпучих сред в различных отраслях промышленности.
Может использоваться взамен ртутных
термометров .
Индикация показаний осуществляется непрерывно на цифровом
4-разрядном жидкокристаллическом индикаторе. Время обновления
индикации измеряемой температуры автоматически адаптируется к
скорости изменения температуры и находится в пределах от 1 до 10
с. Питание осуществляется от двух алкалиновых батарей
индустриального исполнения напряжением 1,5 В типоразмера ААА,
ёмкостью не менее 1 А×ч (например, Procell LR03 фирмы Duracell).
С помощью индикатора и встроенной трёхкнопочной панели
управления пользователь может осуществлять:
- контроль настройки параметров термометра;
- выбор типа НСХ термопреобразователя;
- тестирование индикатора и батареек;
- восстановление заводских настроек;
- калибровку термометра.
Термометры выпускаются в двух конструктивных вариантах:
- ТЦ-1А с жестким соединением
термозонда с измерительным блоком;
- ТЦ-1Б с выносным термозондом
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений (линейная шкала):
|
(-50...+500) ºС (ТЦ-1А); (-200...+500) ºС
(ТЦ-1Б) |
|
Тип НСХ 1) |
100П, Pt100, Pt500, Pt1000 |
|
Основная абсолютная погрешность измерения
|
±(0,2 + 0,003 | t |) °C, где t - значение
измеренной температуры |
|
Дополнительная абсолютная погрешность
измерения |
±0,1 ºС (на 10 ºС окружающего воздуха)
|
|
Показатель тепловой инерции:
|
|
- ТЦ-1А |
20 с |
|
- ТЦ-1Б |
40 с |
|
Напряжение питания |
2 элемента Procell LR03 (Duracell) или
аналог |
|
Время непрерывной работы до замены батарей
|
1 год |
|
Климатическое исполнение: |
УХЛ 3.1* |
|
- при температуре окружающего воздуха
|
(-30...+70) С° |
|
- при относительной влажности воздуха
|
до 100 % |
|
- при атмосферном давлении |
от 84 до 106,7 кПа |
|
Защита от воздействия пыли и воды по ГОСТ
14254 |
IP 65 |
|
Устойчивость к механическим воздействиям
|
V2 по ГОСТ 12997 |
|
Длина погружаемой части |
80, 100, 120, 160, 200, 250, 320, 400, 500,
630, 800, 1000, 1250, 1600, 2000 мм |
|
Допустимое давление на защитную арматуру
термозонда |
6,3 МПа |
|
Средняя наработка на отказ
|
32 000 ч |
|
Средний срок службы |
10 лет |
Примечания:
1) По желанию заказчика возможна поставка
преобразователей с другими диапазонами измерения и другими
градуировками.
2) Для ТЦ-1Б дополнительно можно заказать
крепёж измерительного блока на трубу, диаметром 57 мм (см. ИТ-1Ц). |
