Измерительные
преобразователи температуры
НПТ-2
 НПТ-2.1х
НПТ-2.2х
НПТ-2.3х
НПТ-2.4х
НПТ-2.5х
НПТ-2.6х
НПТ-2.7х
ТУ 4227-029-10474265-02
Код по ОКП 422710
Измерительные
преобразователи НПТ-2 предназначены для преобразования сигналов
от термопреобразователей сопротивления (ТС) или
термоэлектрических преобразователей (ТП) в унифицированный
сигнал постоянного тока.

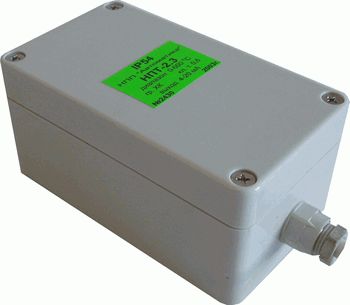

НПТ-2 выпускаются в пылебрызгозащищён-ных корпусах для навесного
монтажа НПТ-2.хА (IP54) и НПТ-2.хД (IP65), а также для монтажа
на DIN-рейку DIN EN 20 022 НПТ‑2.хР (IP20).
В универсальных измерительных
преобразователях НПТ-2.6х и НПТ-2.7х тип НСХ и диапазон
преобразования пользователь может изменять внешним
четырёхкнопочным пультом при калибровке (см. НПТ-1).
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений (линейная шкала)
|
-260...+2500 °C (см. шифр заказа)
|
|
Тип НСХ по ГОСТ Р 8.585-2001, ГОСТ 6651-94
|
50М, 100М, 50П, 100П, ХА, ХК, ЖК и др. (см.
шифр заказа) |
|
Класс точности: |
|
- НПТ-2.1х, НПТ-2.4х, НПТ-2.6х
|
0,25 |
|
- НПТ-2.2х, НПТ-2.3х, НПТ-2.5х,
НПТ-2.7х |
0,6 |
|
Выходной сигнал постоянного тока
|
4...20 мА (двухпроводная схема) |
|
Схема подключения датчиков температуры:
|
|
- НПТ-2.1х, НПТ-2.4х |
трёхпроводная |
|
- НПТ-2.6х |
двух-, трёх-, четырёхпроводная |
|
- НПТ-2.2х, НПТ-2.3х, НПТ-2.5х,
НПТ-2.7х |
компенсационный провод |
|
Напряжение питания постоянного тока:1)
|
|
- НПТ-2.хА, НПТ-2.хР (кроме НПТ-2.6х,
НПТ-2.7х) |
12,5...30 В |
|
- НПТ-2.хД, НПТ-2.6х, НПТ-2.7х
|
9...30 В |
|
Потребляемая мощность |
0,6 ВА |
|
Климатическое исполнение: |
|
- НПТ-2.хА, НПТ-2.хД |
УХЛ 3.1* |
|
- НПТ-2.хР |
УХЛ 4.2* |
|
при условиях эксплуатации:
|
|
- температура окружающего воздуха:
|
|
- НПТ-2.хА, НПТ-2.хР |
-10...+50 °C |
|
- НПТ-2.хД |
-40...+70 °C |
|
- относительная влажность окружающего
воздуха: |
|
- НПТ-2.хА, НПТ-2.хД |
не более 95 % при 35 °C |
|
- НПТ-2.хР |
не более 80 % при 35 °C |
|
- атмосферное давление |
от 84 до 106,7 кПа |
|
Устойчивость к механическим воздействиям
|
V2 по ГОСТ 12997 |
|
Защита от воздействия пыли и воды по ГОСТ
14254: |
|
- НПТ-2.хА, НПТ-2.хД |
IP54, IP65 |
|
- НПТ-2.хР |
IP20 |
|
Масса: |
|
- НПТ-2.хД |
не более 0,3 кг |
|
- НПТ-2.хР |
не более 0,1 кг |
Примечание:
1)В качестве блока
питания и измерительного прибора можно использовать приборы типа ПКЦ или
ПС-4 |
