Термопреобразователь цифровой с
унифицированным выходным сигналом или интерфейсом RS-485
 ИТ-1Ц.А
ИТ-1Ц.Б
ИТ-1ЦМ.А
ИТ-1ЦМ.Б
ТУ 4211-073-10474265-2006
Код по ОКП 42 1172
Термопреобразователи предназначены для
измерения, цифровой индикации и преобразования в унифицированный
сигнал постоянного тока температуры жидких, газообразных и
сыпучих сред.
Термопреобразователи применяются в автоматических и
автоматизированных системах контроля, регулирования и управления
технологическими процессами в различных отраслях промышленности.
Термопреобразователи состоят из термозонда (термометр
сопротивления) и измерительного блока с цифровым
четырехразрядным жидкокристалическим (ИТ-1Ц) или светодиодным
(ИТ-1ЦМ) индикатором.
Исполнение:
ИТ-1Ц.А, ИТ-1ЦМ.А - термозонд жестко соединен с
измерительным блоком.

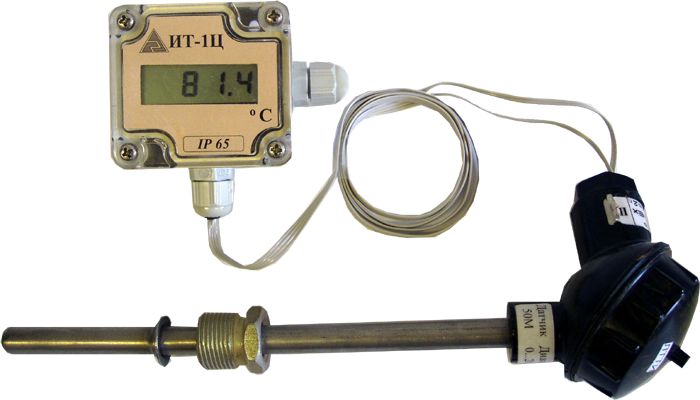

ИТ-1Ц.Б, ИТ-1ЦМ.Б- термозонд удален от измерительного
блока и соединен с ним посредством электрического кабеля.
Термопреобразователи программируемые.
Пользователь с помощью встроенной панели управления может
выбрать тип НСХ и диапазон преобразования температуры в выходной
сигнал постоянного тока. Характеристики заложены в памяти
измерительного блока.
|
Наименование параметра |
Значение параметра |
|
Диапазон преобразования (линейная шкала) |
Программируется пользователем в пределах, допускаемых выбранным
типом НСХ |
| |
но не менее 100 ºС, и не более:
(-50...+500) ºС для ИТ-1Ц.А, ИТ-1ЦМ.А
(-200...+500) ºС для ИТ-1Ц.Б, ИТ-1ЦМ.Б |
|
Тип НСХ по ГОСТ 6651-94 |
Pt50, Pt100, Pt500, Pt1000, Cu50, Cu100, 50М, 100М, 50П, 100П,
Ni500, Ni1000 (выбирается пользователем) |
|
Класс точности: |
0,5 |
|
Показатель тепловой инерции |
|
- ИТ-1Ц.А, ИТ-1ЦМ.А |
20 с |
|
- ИТ-1Ц.Б, ИТ-1ЦМ.Б |
40 с |
|
Выходной сигнал |
|
- ИТ-1Ц |
постоянного тока (4...20) мА, двухпроводная схема
|
|
- ИТ-1ЦМ |
цифровой RS-485, Modbus (RTU, ASCII) |
|
Напряжение питания постоянного тока |
(9...30) В |
|
Потребляемая мощность, не более |
0,6 ВА |
|
Климатическое исполнение |
УХЛ 3.1* |
|
- температура окружающего воздуха |
(-30...+70) ºС |
|
- относительная влажность окружающего воздуха
|
не более 95 % при 35ºС |
|
- атмосферное давление |
от 84 кПа до 106,7 кПа |
|
Устойчивость к механическим воздействиям по ГОСТ 12997 |
V2 |
|
Защита от воздействия пыли и воды по ГОСТ 14254 |
IP54 |
|
Давление рабочей среды |
6,3 МПа |
|
Материал защитной арматуры |
сталь 12Х18Н10Т |
|
Материал корпуса электронного блока |
поликарбонат |
|
Длина погружаемой части |
(80, 100, 120, 160, 200, 250, 320, 400, 500,
630, 800, 1000, 1250, 1600, 2000) мм |
|
Средняя наработка на отказ |
не менее 32000 ч |
|
Средний срок службы |
не менее 10 лет |
|
