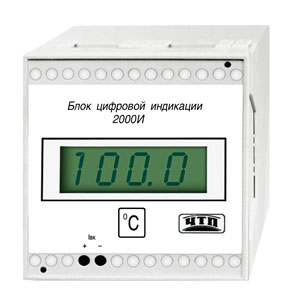

Индикаторы 2000 И
 Назначение:
Предназначен для цифровой индикации значения физической величины, линейно
преобразованной
в информационный токовый сигнал 4-20 мА
Применяется на объектах нефтехимической, металлургической и других отраслях
промышленности.
Конкурентные преимущества и конструктивные особенности:
- Включается в разрыв информационного токового сигнала "токовая петля"
- Не требует дополнительного источника питания.
- Цифровое табло блока выполнено на семисегментном жидкокристаллическом
индикаторе (ЖКИ), имеющем 3,5 десятичных разряда (±1,999).
- Конструктивно блок выполнен в корпусе, предназначенном для монтажа на
DIN-рейку (35 мм), евростандарт DIN VDE O611 , или на стену.
| Название характеристики |
Ед |
Значение |
| Входной сигнал |
мА |
4-20 |
| Цифровое табло |
|
семисегментный 3,5 разрядный ЖКИ (±1,999). |
| Рабочая температура |
°С |
-10…+50 |
| падение напряжения на блоке не более |
В |
10 |
| Основная погрешность индикации |
|
см. по табл. 1 (см. ниже) |
| Степень защиты корпуса блока питания |
|
IP30 по ГОСТ 14254. |
| Масса не более |
кг |
0,15 |
При заказе блока индикации 2000И указать:
тип, диапазон индикации и единицу индицируемой величины (по табл. 1),
количество.
Например: Блок индикации 2000И, -50…+50, °С, 5 штук.
Таблица 1.
| Диапазон индикации |
Единица индицируемого параметра |
Абсолютная
погрешность индикации |
| -50…+50 |
°С |
± 0,2 |
| 0…+50 |
°С |
| 0…+100 |
°С, % |
| 0...+150 |
°С |
| 0…+180 |
°С |
| 0…+200 |
°С |
± 2 |
| 0…+300 |
°С |
| 0…+400 |
°С |
| 0…+500 |
°С |
| 0…+600 |
°С |
| 4…20 мА |
мА |
± 0,2 |
|
