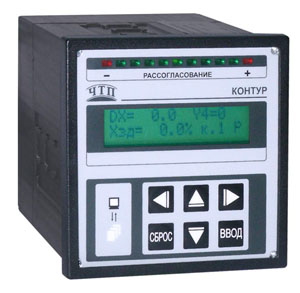

Регулятор-измеритель универсальный "Контур"

Регулятор-измеритель универсальный "Контур"Регуляторы-измерители универсальные могут использоваться для:
- измерения и архивирования технологических параметров по четырем каналам;
- регулирования параметров по одному или двум контурам регулирования по одному из законов ON/OFF или ПИД;
- сигнализации выхода параметра за пределы 8 уставок (при этом обеспечивается возможность организации позиционных регуляторов)

-Хорошо видимое аналоговое представление рассогласования (барграф)
-Регулирование по 2 или 4 контурам (при использовании предельных компараторов)
-Индикация результатов измерения на 4-х разрядном цифровом табло
-ЖКИ - табло с подсветкой, позволяющее вывести большой объем легко распознаваемой информации
-Возможность коррекции настройки регулятора на объект управления
-Возможность оперативного изменения настройки регулятора при изменении параметров объекта управления
-Наличие двух режимов работы контуров регулирования (ручного и автоматического)
-Безударный переход из одного режима в другой
-Возможность оперативной коррекции задания регулирования
-Память измеренных данных
-Возможность работы в АСУТП
-Возможность работы с датчиками, расположенными во взрывоопасной зоне, при подключении через барьеры искрозащиты
-Интерфейс RS 485 (протокол Modbus)

КОЛИЧЕСТВО ВХОДОВ

- аналоговых: 1 или 4
- цифровых: 2

ВХОДНЫЕ СИГНАЛЫ

- от термопар ПР(В), ПП(S), ВР(А-1), ХА(К), ХК(L),ТЖК(J), НН(N)
- от термопреобразователей сопротивления 50П, 100П, 50М, 100М
- напряжения 0-20, 0-50, 0-100, ±100 мВ; 0-1 В
- тока 0-5, 4-20 мА.

Параметры сигналов на цифровых входах:

«логический 0» не более 0,4 В
«логическая 1» не более 24В

ОСНОВНАЯ ПОГРЕШНОСТЬ

- 0,25% от диапазона измерения
Погрешность термокомпенсации:
- не более 1,0 °С

ЗАКОНЫ РЕГУЛИРОВАНИЯ

- ON / OFF; ПИД (с аналоговым и дискретным выходом)
Регулирование по заданию, постоянному во времени и заданному кусочнолинейной функцией времени:
- в памяти хранится до 4 программ по 32 участкам

ЦИКЛ РЕГУЛИРОВАНИЯ

- не более 50 мс для одноканального, 1,25 с для 4-х канального

ВЫХОДНЫЕ СИГНАЛЫ

- аналоговый 4-20 мА: нет / 1 / 2
- дискретные (контакты реле или открытые коллекторы): 3
- источник питания внешних датчиков (отсутствует в исполнении регулятора с двумя аналоговыми выходами): 24 В; 30 мА

ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

- температура +5…+50 °С / влажность до 80% при 25°С (УХЛ 4.2)

АРХИВ ЗНАЧЕНИЙ

- Минимальное количество значений в архиве по каждому каналу, не менее 1640 записей

ПИТАНИЕ

- 175 ... 245 В

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ

- не более 6 ВА

ГАБАРИТНЫЕ РАЗМЕРЫ

- 96х96х180 мм

МОНТАЖ

- щитовой (вырез 91 x 91 мм)

Тип преобразователя


НСХ


Диапазоны измерений, оС


нижний


верхний


ТХК


L


-100


600


ТХА

ТНН


K

N


-50


1100


ТПП


S


100


1500


ТЖК


J


0


1000


ТВР


A-1


0


2200


ТПР


B


500


1600


ТСМ


50М

100М


-50


180


ТСП


50П

100П


-50


550




Входной сигнал


Диапазон изменения входных сигналов


Единицы измерения


Диапазоны измерений (линейные или с извлечением квадратного корня) выбираются при программировании.


Напряжение постоянного тока


0-20, 0-50, 0-100, +100


мВ


0-1


В


Постоянный ток


0-5, 4-20


мА
