Измеритель температуры ИТЭ-1, ИТЭ-2, ИТЭ-3, ИТЭ-4

Назначение: Измерители температуры электронные ИТЭ-1 и ИТЭ-2 предназначены для контроля температур неагрессивных сред в различных отраслях промышленности и сельском хозяйстве. Измерители температуры электронные ИТЭ-3 и ИТЭ-4 предназначены для измерения температуры асфальтобетонных смесей на строящихся участках автомобильных дорог, измерения температуры смесей в кузовах транспортных средств на асфальтобетонных заводах в процессе отпуска.

Измеритель состоит из блока преобразования и датчика температуры, состоящего из измерительного щупа и ручки, соединённой кабелем с блоком преобразования.

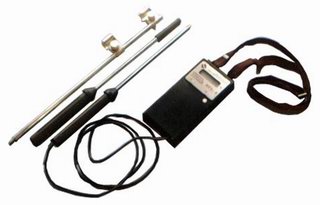

Измерители ИТЭ-2 и ИТЭ-4, для удобства пользования, укомплектованы удлинительной разборной штангой, на конце которой фиксируется ручка датчика.
Принцип работы измерителя основан на преобразовании электрического сопротивления термометрического чувствительного элемента, определяемого измеряемой температурой, в электрический сигнал напряжения, преобразовании аналогового напряжения в цифровой код и представлении значений кода в градусах Цельсия на знаковый индикатор. Измеренная температура индицируется на табло цифрового индикатора.

Основные параметры и характеристики:

Наименование  характеристик	Обозначение измерителя
	ИТЭ-1	ИТЭ-2	ИТЭ-3		ИТЭ-4
Диапазон измерений (рабочий диапазон)	не более 120 оС (в диапазоне от -30 оС до +180 оС)		от +60 оС до +170 оС
Предел допускаемой погрешности в диапазоне измерений, оС, не более	±1
Период индикации цифрового табло от момента включения питания, сек, не менее	75
Предел времени установления показаний, при разнице температур измеряемых сред (или щупа датчика и измеряемой среды) не более 10оС, сек, не более	60
Габаритные размеры, мм, не более
а) блок преобразования	165 х 74 х 22,5
б) датчик	Æ18 х 340
в) щуп датчика	Æ6 х 200
Длина соединительного кабеля, мм	1440...1480
Диапазон регулировки заплечного ремня, мм	920...1320
Длина удлинительной штанги, мм	¾	690	¾	690
Длина удлинительной штанги с установленным датчиком, мм	¾	915	¾	915
Масса, кг, не более	0,265	0,395	0,265	0,395

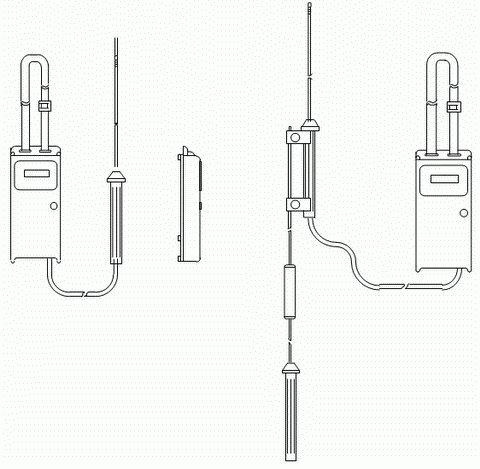

Схематичное изображение:

ИТЭ-1, ИТЭ-3

ИТЭ-2, ИТЭ-4
