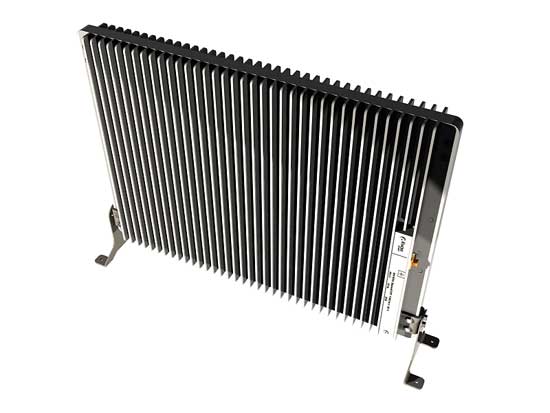

Нагреватель взрывозащищенный
ВНУ-2000Б
Назначение:
Обогрев в зимнее время шкафов и
помещений с контрольно-измерительными приборами и оборудованием во взрывоопасных
зонах классов В-1А, В-1Г и т.д.
Технические характеристики:
| Установленная мощность, Вт |
2000 |
| Частота питающей
сети, Гц |
50 |
| Напряжение, В |
220 |
| Сопротивление изоляции, Мом, не
менее |
20 |
| Электрическая прочность
изоляции, КВ, не менее |
1,5 |
| Длина соединительного провода,
м, |
1,8 |
| Рабочее положение |
вертикальное |
| Срок эксплуатации, лет, не
менее |
7 |
| Средняя наработка на отказ, час |
10000 |
| Масса, кг |
11,0 |
| Габаритные размеры, мм |
608х420х100 |
| Габаритные размеры (без
элементов крепления), мм |
516х370х52 |
| Максимально допустимая
температура, °С |
200 |
| Маркировка
взрывозащиты |
2ExsicIICT3X |
Термовыключатель нагревателя управляется
снаружи терморегулятором типа УВТР . ВНУ-2000Б подлежит
использованию только совместно с терморегулятором типа УВТР .
Конструктивные особенности:
Элементы крепления нагревателей ВНУ
позволяют им крепиться, как на горизонтальной, так и на вертикальной плоскости.
Установку нагревателей рекомендуется производить так, чтобы ребра радиаторов
находились в вертикальном положении и свободная зона над, под, и перед рабочей
поверхностью нагревателей соответствовала их мощности и обеспечивала
естественный обдув.
Условия работы:
Климатическое исполнение УХЛ 2.1., ГОСТ 15150-69,
для работы при температурах от -50°С до +40°C. Преимущественно применяется в
блок-боксах, под скруберами и колоннами, а также в контейнерах с оборудованием.
Разрешительная документация:
Разрешение на применение оборудования № PPC
00-15284. Взрывозащищенный нагреватель ВНУ модификаций А, А1, Б, Б1.
Комплект поставки:
| Нагреватель
взрывозащищенный ВНУ-2000Б |
1 шт. |
| Комплект элементов крепления |
4 шт. |
| Паспорт и формуляр, руководство
по эксплуатации и заключение о взрывозащищенности |
1 комплект. |
Пример записи при заказе:
Нагреватель взрывозащищенный
унифицированный ВНУ-2000Б, 220В, 50Гц, УХЛ 2.1., 2ExsIIT4.
Крепление нагревателя на ножках-кронштейнах:

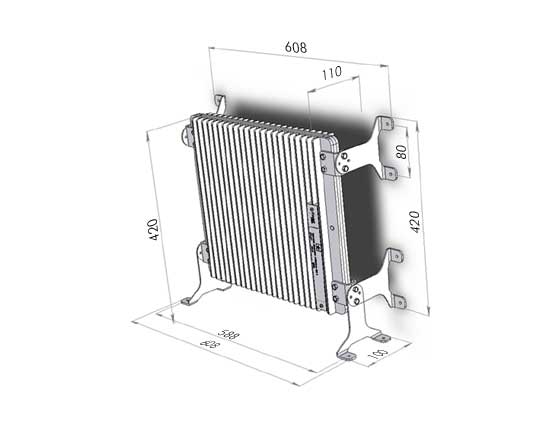

Присоединительные и габаритные размеры:

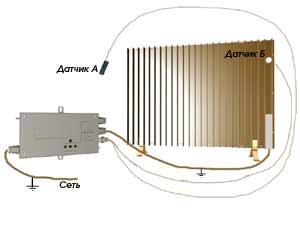

Электрическая схема подключения нагревателя с
терморегулятором:
 |
 |
"Датчик Б"
вмонтирован в корпус нагревателя ВНУ-2000Б и подключается к
регулятору УВТР через электрический двухполюсный разъём. |
|
