ВНУ-1600Б Нагреватель взрывозащищенный / Функциональная аппаратура / Каталог продукции

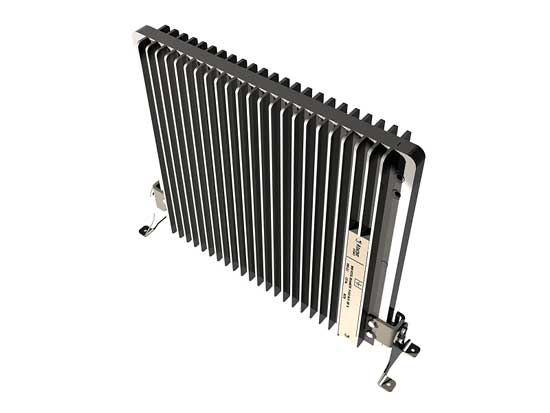

Нагреватель взрывозащищенный ВНУ-1600БНагреватель взрывозащищенный ВНУ-1600Б

Назначение:

Обогрев в зимнее время шкафов и помещений с контрольно-измерительными приборами и оборудованием во взрывоопасных зонах классов В-1А, В-1Г и т.д.

Технические характеристики:

Установленная мощность, Вт 1600
Частота питающей сети, Гц 50
Напряжение, В 220
Сопротивление изоляции, Мом, не менее 20
Электрическая прочность изоляции, КВ, не менее 1,5
Длина соединительного провода, м, 1,8
Рабочее положение вертикальное
Срок эксплуатации, лет, не менее 7
Средняя наработка на отказ, час 10000
Масса, кг 7,0
Габаритные размеры, мм 412х340х100
Габаритные размеры (без элементов крепления), мм 334х288х52
Максимально допустимая температура, °С 200
Маркировка взрывозащиты 2ExsicIICT3X

В нагревателе не монтируется термовыключатель. ВНУ-1600Б подлежит использованию только совместно с терморегулятором типа УВТР.

Конструктивные особенности:

Комплекты крепления позволяют крепить нагреватель ВНУ, как на горизонтальной, так и на вертикальной плоскости. Установку нагревателей рекомендуется производить так, чтобы ребра радиаторов находились в вертикальном положении и свободная зона над, под, и перед рабочей поверхностью нагревателей соответствовала их мощности и обеспечивала естественный обдув.

Условия работы:

Климатическое исполнение УХЛ 2.1., ГОСТ 15150-69, для работы при температурах от -50°С до +40°C. Преимущественно применяется в больших и средних шкафах КИПиА.

Разрешительная документация:

Разрешение на применение оборудования № PPC 00-15284. Взрывозащищенный нагреватель ВНУ модификаций А, А1, Б, Б1.

Комплект поставки:

Нагреватель взрывозащищенный ВНУ-1600Б 1 шт.
Комплект элементов крепления 4 шт.
Паспорт и формуляр, руководство по эксплуатации и заключение о взрывозащищенности 1 комплект.

Пример записи при заказе:

Нагреватель взрывозащищенный унифицированный ВНУ-1600Б, 220В, 50Гц, УХЛ 2.1., 2ExsicIICT3X.

Крепление нагревателя на ножках-кронштейнах:

ВНУ-1600Б. Крепление нагревателя на горизонтальной плоскости. ВНУ-1600Б. Крепление нагревателя на вертикальной плоскости.

Присоединительные и габаритные размеры:

ВНУ-1600Б. Присоединительные и габаритные размеры.

Электрическая схема подключения нагревателя к терморегулятору:

ВНУ-1600Б.
ВНУ-1600Б. "Датчик Б"
вмонтирован в корпус нагревателя ВНУ-1600Б и подключается к регулятору УВТР через электрический двухполюсный разъём.
