ВНУ-1000Б1 Нагреватель взрывозащищенный / Функциональная аппаратура / Каталог продукции

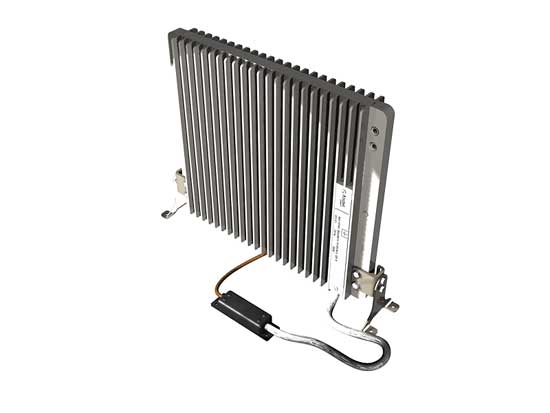

Нагреватель взрывозащищенный ВНУ-1000Б1Нагреватель взрывозащищенный ВНУ-1000Б1

Назначение:

Обогрев в зимнее время шкафов и помещений с контрольно-измерительными приборами и оборудованием во взрывоопасных зонах классов В-1А, В-1Г и т.д.

Технические характеристики:

Установленная мощность, Вт 1000
Частота питающей сети, Гц 50
Напряжение, В 220
Сопротивление изоляции, Мом, не менее 20
Электрическая прочность изоляции, КВ, не менее 1,5
Длина соединительного провода, м, 1,8
Рабочее положение вертикальное
Срок эксплуатации, лет, не менее 7
Средняя наработка на отказ, час 10000
Масса, кг 7,1
Габаритные размеры, мм 412х340х100
Габаритные размеры (без элементов крепления), мм 334х288х52
Максимально допустимая температура, °С 115
Маркировка взрывозащиты 2ExsIIT4

В нагревателе монтируется термовыключатель с температурой срабатывания +85°С или +110°С, по выбору заказчика. Базовая температура срабатывания выносного датчика +20°C.

Конструктивные особенности:

Комплекты крепления позволяют крепить нагреватель ВНУ, как на горизонтальной, так и на вертикальной плоскости. Установку нагревателей рекомендуется производить так, чтобы ребра радиаторов находились в вертикальном положении и свободная зона над, под, и перед рабочей поверхностью нагревателей соответствовала их мощности и обеспечивала естественный обдув.

Условия работы:

Климатическое исполнение УХЛ 2.1., ГОСТ 15150-69, для работы при температурах от -50°С до +40°C. Преимущественно применяется в средних и больших шкафах КИПиА.

Разрешительная документация:

Разрешение на применение оборудования № PPC 00-15284. Взрывозащищенный нагреватель ВНУ модификаций А, А1, Б, Б1.

Комплект поставки:

Нагреватель взрывозащищенный ВНУ-1000Б1 1 шт.
Комплект элементов крепления 4 шт.
Паспорт и формуляр, руководство по эксплуатации и заключение о взрывозащищенности 1 комплект.

Пример записи при заказе:

Нагреватель взрывозащищенный унифицированный ВНУ-1000Б1, 220В, 50Гц, УХЛ 2.1., 2ExsIIT4.

Крепление нагревателя на ножках-кронштейнах:

ВНУ-1000Б1. Крепление нагревателя на горизонтальной плоскости. ВНУ-1000Б1. Крепление нагревателя на вертикальной плоскости.

Присоединительные и габаритные размеры:

ВНУ-1000Б1. Присоединительные и габаритные размеры.

Электрическая схема автономного подключения нагревателя с вынесенным термовыключателем:

ВНУ-1000Б1. Схема подключения.

  1. Корпус нагревателя
  2. Активный элемент (нагреватель)
  3. Плавкие вставки
  4. Провода соединительные
  5. Экран
  6. Внешнее заземление
  7. Взрывозащищенная соединительная коробка (не поставляется)
  8. Термовыключатель встроенный
  9. Термовыключатель вынесенный
