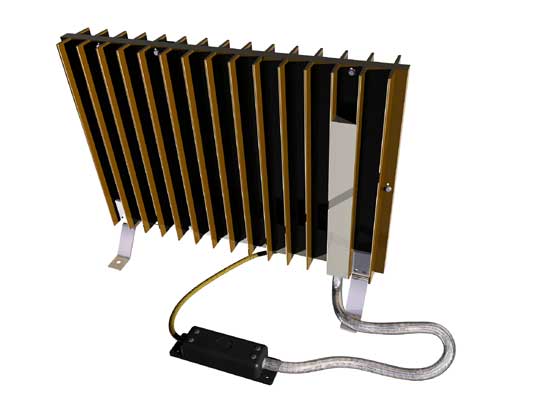

Нагреватель взрывозащищенный
ВНУ-400А1
Модель
ВНУ-400А1 снята с производства
(выпускается модель ВНУ-400Б1)
Назначение:
Обогрев в зимнее время шкафов и помещений с
контрольно-измерительными приборами и оборудованием во взрывоопасных зонах
классов В-1А, В-1Г и т.д.
Технические характеристики:
| Установленная мощность, Вт |
400 |
| Частота питающей
сети, Гц |
50 |
| Напряжение, В |
220 |
| Сопротивление изоляции, Мом, не
менее |
20 |
| Электрическая прочность
изоляции, КВ, не менее |
1,5 |
| Длина соединительного провода,
м, |
1,8 |
| Рабочее положение |
вертикальное |
| Срок эксплуатации, лет, не
менее |
7 |
| Средняя наработка на отказ, час |
10000 |
| Масса, кг |
1,7 |
| Габаритные размеры (без
элементов крепления), мм |
300х195х45 |
| Максимально допустимая
температура, °С |
115 |
| Маркировка взрывозащиты |
2ExsIIT4 |
В нагревателе монтируется термовыключатель с
температурой срабатывания +85°С или +110°С, по выбору заказчика. Базовая
температура срабатывания выносного датчика +20°C.
Конструктивные особенности:
Комплекты крепления позволяют крепить нагреватель
ВНУ, как на горизонтальной, так и на вертикальной плоскости с
переменным шагом. Установку нагревателей рекомендуется производить так, чтобы
ребра радиаторов находились в вертикальном положении и свободная зона над, под,
и перед рабочей поверхностью нагревателей соответствовала их мощности и
обеспечивала естественный обдув.
Условия работы:
Климатическое исполнение УХЛ 2.1., ГОСТ 15150-69,
для работы при температурах от -50°С до +40°C. Преимущественно применяется в
средних и больших шкафах КИПиА.
Разрешительная документация:
Разрешение на применение
оборудования № PPC 00-15284. Взрывозащищенный нагреватель ВНУ модификаций А, А1,
Б, Б1.
Комплект поставки:
| Нагреватель
взрывозащищенный ВНУ-400А1 |
1 шт. |
| Комплект элементов крепления |
2 шт. |
| Паспорт и формуляр, руководство
по эксплуатации и заключение о взрывозащищенности |
1 комплект. |
Пример записи при заказе:
Нагреватель взрывозащищенный
унифицированный ВНУ-400А1, 220В, 50Гц, УХЛ 2.1., 2ExsIIT4.
Крепление нагревателя на ножках-кронштейнах:

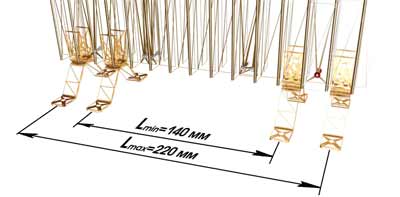

Обеспечение устойчивости нагревателя:
Электрическая схема автономного подключения нагревателя с
выносным термовыключателем:
- Корпус нагревателя
- Активный элемент (нагреватель)
- Плавкие вставки
- Провода соединительные
- Экран
- Внешнее заземление
- Взрывозащищенная соединительная коробка (не
поставляется)
- Термовыключатель внутренний
- Термовыключатель вынесенный
|
