ВНУ-150Б1 Нагреватель взрывозащищенный / Функциональная аппаратура / Каталог продукции

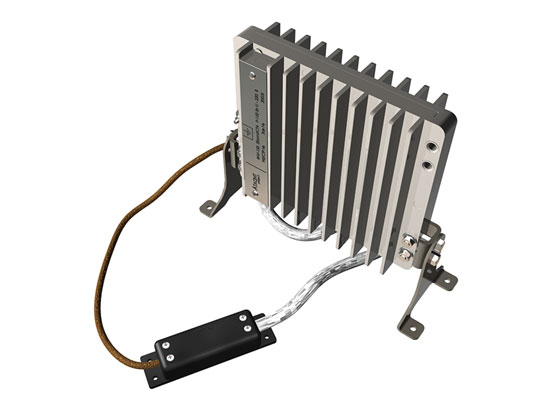

Нагреватель взрывозащищенный ВНУ-150Б1Нагреватель взрывозащищенный ВНУ-150Б1

Назначение:

Обогрев в зимнее время шкафов и помещений с контрольно-измерительными приборами и оборудованием во взрывоопасных зонах классов В-1А, В-1Г и т.д.

Технические характеристики:

Установленная мощность, Вт 150
Частота питающей сети, Гц 50
Напряжение, В 220
Сопротивление изоляции, Мом, не менее 20
Электрическая прочность изоляции, КВ, не менее 1,5
Длина соединительного провода, м, 1,8
Рабочее положение вертикальное
Срок эксплуатации, лет, не менее 7
Средняя наработка на отказ, час 10000
Масса, кг 1,6
Габаритные размеры, мм 220х175х70
Габаритные размеры (без элементов крепления), мм 162х140х50
Максимально допустимая температура, °С 115
Маркировка взрывозащиты 2ExsIIT4

В нагревателе монтируется термовыключатель с температурой срабатывания +85°С или +110°С, по выбору заказчика. Базовая температура срабатывания выносного датчика +20°C.

Конструктивные особенности:

Комплекты крепления позволяют крепить нагреватель ВНУ, как на горизонтальной, так и на вертикальной плоскости. Установку нагревателей рекомендуется производить так, чтобы ребра радиаторов находились в вертикальном положении и свободная зона над, под, и перед рабочей поверхностью нагревателей соответствовала их мощности и обеспечивала естественный обдув.

Условия работы:

Климатическое исполнение УХЛ 2.1., ГОСТ 15150-69, для работы при температурах от -50°С до +40°C. Преимущественно применяется в малых шкафах КИПиА.

Разрешительная документация:

Разрешение на применение оборудования № PPC 00-15284. Взрывозащищенный нагреватель ВНУ модификаций А, А1, Б, Б1.

Комплект поставки:

Нагреватель взрывозащищенный ВНУ-150Б1 1 шт.
Комплект элементов крепления 2 шт.
Паспорт и формуляр, руководство по эксплуатации и заключение о взрывозащищенности 1 комплект.

Пример записи при заказе:

Нагреватель взрывозащищенный унифицированный ВНУ-150Б1, 220В, 50Гц, УХЛ 2.1., 2ExsIIT4.

Крепление нагревателя на ножках-кронштейнах:

ВНУ-150Б1. Крепление нагревателя на горизонтальной плоскости. ВНУ-150Б1. Крепление нагревателя на вертикальной плоскости.

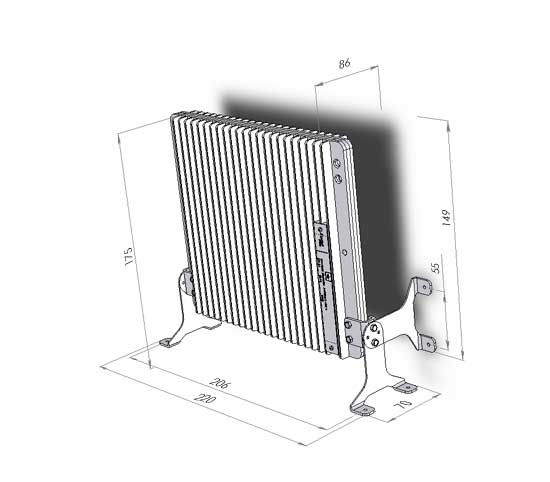

Присоединительные и габаритные размеры:

ВНУ-150Б. Присоединительные и габаритные размеры.

Электрическая схема автономного подключения нагревателя с выносным термовыключателем:

ВНУ-150Б1. Схема подключения.

  1. Корпус нагревателя
  2. Активный элемент (нагреватель)
  3. Плавкие вставки
  4. Провода соединительные
  5. Экран
  6. Внешнее заземление
  7. Взрывозащищенная соединительная коробка (не поставляется)
  8. Термовыключатель внутренний
  9. Термовыключатель выносной
