Устройство контроля окисленности и
температуры УКОС Т3
Получение
экспресс-информации об окисленности и
температуре жидкой стали в сталеплавильных аргегатах
путем кратковременного погружения в расплав, которая
позволяет оперативно оценивать содержание кислорода
непосредственно в ходе техпроцесса выплавки, внепечной
обработки и разливки стали, а также необходима для
правильной дозировки раскислителей, легирующих и
модифицирующих добавок, вводимых в жидкий металл.
ТУ 311-00226253.068
(УКОС Т3) ТУ 311-00226253.067 (ДОС-05) ОКП 42 1151
Измерение

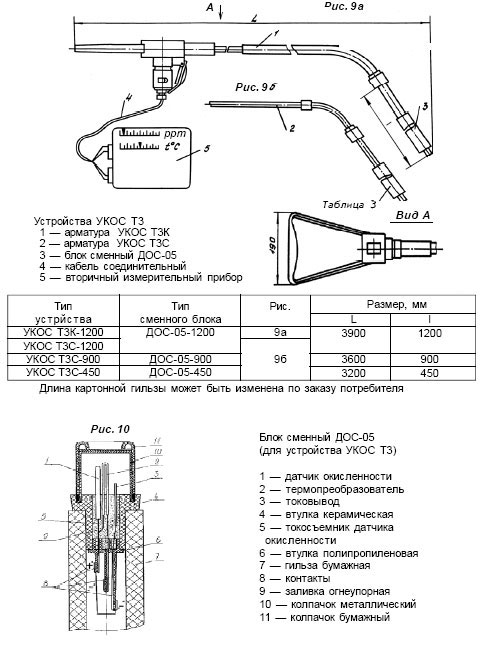

осуществляется путем погружения сменного блока ДОС-05
(рис.10) с помощью специального приспособления —
арматуры (рис. 9) в расплавленную сталь.
Устройство УКОС Т3 работает в комплекте с приборами:
"DMZ-4", "СТАЛЬ-4".
В сменные блоки ДОС-05 вмонтировано два чувствительных
элемента: один по функции окисленности
— электрохимический датчик окисленности и один по
функции температуры — термопреобразователь,
аналогичный ПТПР-91.
В зависимости от
конструкции арматуры устройство УКОС Т3 имеет
исполнения:
-
УКОС Т3К-1200-арматура
массивнее и прочнее для работы в конверторах,
электродуговых, мартеновских и двухванных печах
и других агрегатах (рис.9а).
-
УКОС Т3С-900,УКОС Т3С-450 —
арматура облегченного типа (рис.9б) для работы
во внепечных сталеплавильных агрегатах
(разливочных ковшах, изложницах, открытых
индукционных печах и т.п.).
|
Технические характеристики |
|
Диапазон измеряемого содержания
активного кислорода |
от 1 до 1000
ppm |
|
Диапазон выходного сигнала
датчика окисленности |
от -300 до
+300 mV
(от 0.0001 до 0,1%) |
|
Диапазон измеряемых температур |
от 1300 до
1800°С |
|
Номинальная статическая
характеристика термопары (по
ГОСТ 6616-94) |
В |
|
Время выхода сигналов датчиков
на стабильные значения:
температуры
окисленности |
не более 2-х секунд;
не более 4-х секунд;
|
|
Основная погрешность измерения
температуры |
минус 3...0°С |
|
Максимальное
время пребывания в жидкой стали |
10 секунд |
При заказе устройств
и соответствующих сменных блоков необходимо указать:
-
наименование
-
тип устройства или блока (по
таблице)
-
количество
Пример заказа:
Устройство контроля окисленности и температуры стали
УКОС T3-900, 5 шт.
Блок сменный ДОС-05-900, 5 шт. |
