Преобразователи термоэлектрические
многоразового
использования для измерения температуры расплавов
металлов ТПР-91-80 с пакетами ПТПР-91-80, ПТПР-91-120/45
Измерение температуры расплавленных металлов в агрегатах
и ковшах малого объема литейного производства, при
отсутствии шлака на поверхности металла.
ТУ
311-0226258.017-91 (ТПР-91-80) ТУ 311-0226258.018-91
(ПТПР-91-80)
ОКП 42 1151 Номер Госреестра 12940-91

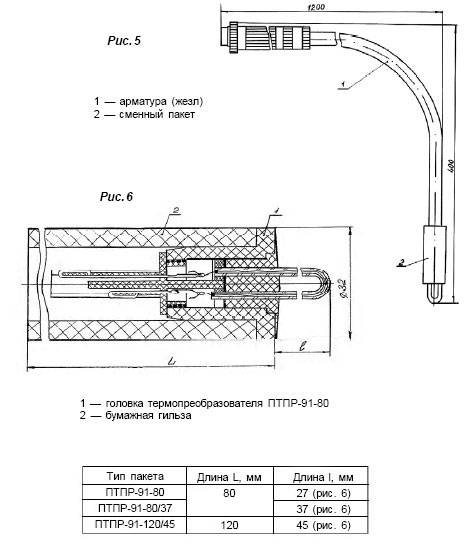

Термопреобразователь состоит из арматуры
(жезла) 1 и сменного пакета 2 (рис.5), выдерживающего
без разрушений чувствительного элемента и прогаров не
менее шести погружений в расплав, при отсутствии шлака
на поверхности расплава.
Сменный пакет термопреобразователя
состоит из головки термопреобразователя
1 и бумажной гильзы 2 (рис.6). В кварцевой трубке
головки термопреобразователя находится
чувствительный элемент. Для защиты от теплового
воздействия поверхность гильзы покрыта термостойким
составом.
|
Технические характеристики |
|
1. Диапазон измеряемых
температур, °С |
600—1800 |
|
2. Номинальная статическая
характеристика по ГОСТ 6616 |
B |
|
3.Число измерений температуры
одним пакетом, не менее (при отсутствии шлака на
поверхности расплава и температуре не более 1450
С) |
6 |
|
4.Количество погружений
термопреобразователя (при смене пакетов
и наличии в ЗИП 30 контактодержателей) |
4000 |
|
5.Предел допускаемого значения
основной погрешности, °С |
-3...0°С |
|
6.Время выхода на стабильные
значения, с, не более |
2 |
|
7.Масса, кг,
не более |
1,5 |
|
8.Длина
пакета, мм |
см. рис. 6,
таблица |
|
9.Диаметр
пакета, мм |
см. рис. 6 |
При заказе
термопреобразователей необходимо указать:
1 — наименование
2 — тип преобразователя/тип пакета/длина l (по таблице)
3 — количество жезлов/сменных пакетов
Пример заказа:
Преобразователь термоэлектрический ТПР-91-80, 5 шт. |
