Пробоотборники типа ПМ,
ПМ-0199, ПМ-0394 и ПМ-0499
Пробоотборники жидкого металла ПМ-0199, ПМ-0394
и ПМ-0499 предназначены для отбора проб в процессе
контроля химического состава жидкой стали в
сталеплавильных агрегатах, установках внепечной
обработки, промежуточных ковшах машин непрерывного литья
заготовок (МНЛЗ).
ТУ 311-00226253.088
ОКП 42 1898

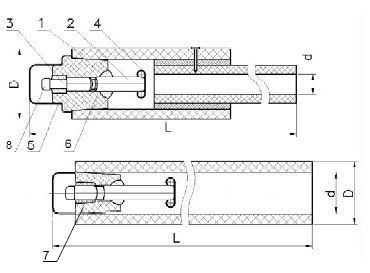

Пробоотборники состоят из картонной гильзы 1,
двух корпусов 2, образующих пробницу, кварцевой трубки
3, зажима 4, защитного колпачка 5, втулки 6 , заливки
7 , чашечки 8 (см. рисунок). Корпуса пробницы
изолируются от расплавленного металла втулкой.
При погружении в
расплав пробоотборников ПМ за счет
гидростатического давления, жидкий металл по кварцевой
трубке поступает в пробницу, где происходит его
кристаллизация. Защитный колпачок исключает попадание
шлака в пробницу.
При использовании
в конструкции пробоотборников
керамических втулок за счет обеспечения малой влажности
и гарантии отсутствия попадания заливочной массы внутрь
пробницы улучшается качество отбираемой пробы.
Аналогичны
пробоотборникам фирмы Heraeus Eleсtro – Nite.
|
Условное
обозначение исполнения |
Раскислитель |
Пробоотборник |
Проба |
|
Материал |
Масса, г |
L, мм |
Масса, кг |
Рис. |
D/d, мм. |
Рис. |
Масса, г |
|
ПМ-0199-900 |
— |
— |
1003 |
0,7 |
11 |
60/17,5 |
14 |
90…95
|
|
ПМ-0499-900 |
15 |
88…94
|
|
ПМ-Р-0199-900 |
Al |
от 0,25 до
0,35 |
14 |
90…95
|
|
ПМ-Р-0499-900 |
15 |
88…94
|
|
ПМ-РТ-0199-900 |
Ti |
от 0,55 до
0,65 |
14 |
90…95
|
|
ПМ-РТ-0499-900 |
15 |
88…94
|
|
ПМ-0199-1200 |
— |
— |
1303 |
0,85 |
14 |
90…95
|
|
ПМ-0499-1200 |
15 |
88…94
|
|
ПМ-Р-0199-1200 |
Al |
от 0,25 до
0,35 |
14 |
90…95
|
|
ПМ-Р-0499-1200 |
15 |
88…94
|
|
ПМ-РТ-0199-1200 |
Ti |
от 0,55 до
0,65 |
14 |
90…95
|
|
ПМ-РТ-0499-1200 |
15 |
88…94 |
|
ПМ-А-0499-1200 |
— |
— |
1,35 |
|
ПМ-АР-0499-1200 |
Al |
от 0,25 до
0,35 |
|
ПМ-АРТ-0499-1200 |
Ti |
от 0,55 до
0,65 |
|
ПМ-0199-01-900 |
— |
— |
1003 |
0,7 |
14 |
90…95
|
|
ПМ-0499-01-900 |
15 |
88…94
|
|
ПМ-Р-0199-01-900 |
Al |
от 0,25 до
0,35 |
14 |
90…95
|
|
ПМ-Р-0499-01-900 |
15 |
88…94
|
|
ПМ-0199-01-1200 |
— |
— |
1303 |
0,85 |
14 |
90…95
|
|
ПМ-0499-01-1200 |
15 |
88…94
|
|
ПМ-Р-0199-01-1200 |
Al |
от 0,25 до
0,35 |
14 |
90…95
|
|
ПМ-Р-0499-01-1200 |
15 |
88…94
|
|
ПМ-0394-900 |
— |
— |
936 |
0,9 |
12 |
50/33,8 |
16 |
73…79 |
|
ПМ-Р-0394-900 |
Al |
от 0,25 до
0,35 |
|
ПМ-РТ-0394-900 |
Ti |
от 0,55 до
0,65 |
|
ПМ-0394-1200 |
— |
— |
1236 |
1,1 |
|
ПМ-Р-0394-1200 |
Al |
от 0,25 до
0,35 |
|
ПМ-РТ-0394-1200 |
Ti |
от 0,55 до
0,65 |
|
Основные технические
характеристики |
|
Температура
расплава, °С |
1500...1750 |
|
Максимальное
время нахождения в расплаве,с |
8 |
|
Габаритные
размеры и масса пробоотборников |
см. таблицу |
|
Материал и
масса раскислителя |
см. таблицу |
|

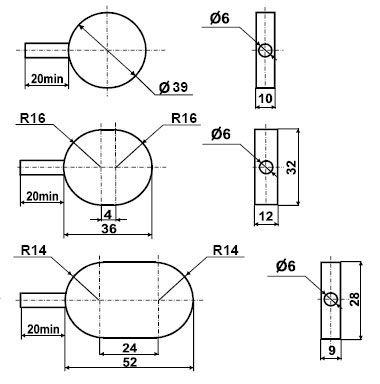

Размеры и
масса отбираемой пробы |
см. таблицу ,
рисунок |
Для
пробоотборников в модификации ПМ-0199,
ПМ-Р-0199, ПМ-0499, ПМР-0499, существует исполнение с
увеличенным внутреним диаметром кварцевой трубки, равным
7 мм, что позволяет использовать пробоотборник
для отбора проб низкотемпературного расплава металла.
Это исполнение имеет в маркировке цифры -01- (см.
таблицу)
При заказе
пробоотборников необходимо указать:
1 — наименование
2 — тип и конструктивное исполнение (по таблице)
3 — условную длину (по таблице)
4 — количество
Пример заказа:
Пробоотборник ПМ-Р-0199- 900, 300 шт. |
