Элеватор водоструйный
фланцевый
 Назначение
- элеватор водоструйный фланцевый (ТУ 3742-001-56531560-04) предназначен для
установки в тепловых узлах и служит для снижения температуры воды в местной
системе отопления, и создания в последней циркуляционного напора.
Среда - горячая вода. Наибольшая
температура горячей воды, поступающей из теплосети +1500С,
наибольшая температура обратной воды +700С.
Присоединение к трубопроводу -
фланцевое с присоединительными размерами по ГОСТ 12815-80.
Материалы корпуса - углеродистая
сталь.

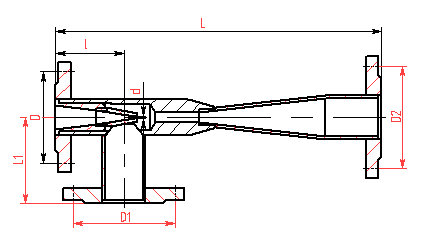

Размеры приведены в мм
| № |
d |
D |
D1 |
D2 |
L |
L1 |
L |
Масса, кг |
| 1 |
 3 |
110 |
125 |
125 |
90 |
110 |
425 |
7,31 |
| 2 |
4 |
110 |
125 |
125 |
90 |
110 |
425 |
9,5 |
| 3 |
5 |
125 |
160 |
160 |
135 |
155 |
625 |
12,66 |
| 4 |
5 |
125 |
160 |
160 |
135 |
155 |
625 |
18 |
| 5 |
5 |
125 |
160 |
160 |
135 |
155 |
625 |
17,12 |
| 6 |
10 |
160 |
180 |
180 |
180 |
175 |
720 |
27,2 |
| 7 |
10 |
160 |
180 |
180 |
180 |
175 |
720 |
34 |
|
