Фильтр магнитный улавливающий ФМУ (фланцевый)

Фильтры магнитные улавливающие (ФМУ) фланцевые (ТУ 3742-001-45755167-02) предназначены для улавливания механических примесей и ферромагнитных включений в неагрессивных жидких и газообразных средах с температурой до 150oС  и давлением до 1,6 МПа.

Рекомендуется устанавливать перед запорно-регулирующей трубопроводной арматурой, первичными преобразователями счетчиков холодной и горячей воды, циркуляционными насосами, теплообменными устройствами.

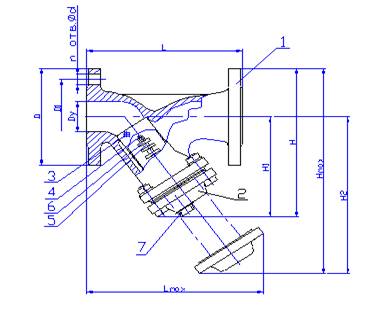

Конструкция  и размеры фильтров фланцевых  схема 1.

         Схема 1.

   Фильтр состоит из:

 Корпуса 1, крышки 2, сетки 3, стержня 4, магнитов 5 и шайб 6.

 Материалы основных деталей:

-         корпус – чугун;

-         крышка – чугун;

-         сетка –12Х18Н10Т;

-         стержень – латунь или нержавеющая сталь.

Размеры приведены в мм
