ЭЧП, ЭЧМ Элементы чувствительные термометрические платиновые и медные / Функциональная аппаратура / Каталог продукции

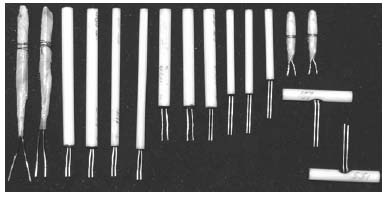

Элементы чувствительные термометрические платиновые и медные ЭЧП, ЭЧМ

Элементы чувствительные термометрические платиновые и медные ЭЧП, ЭЧМ НАЗНАЧЕНИЕ

Для использования в составе термопреобразователей сопротивления по ГОСТ 6651-94 и как самостоятельное изделие в составе приборов и средств автоматизации для измерения температуры различных сред.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ГОСТ 6651-94

При заказе и записи в документации необходимо указать:

– тип чувствительного элемента: ЭЧП (платиновый) или ЭЧМ (медный);

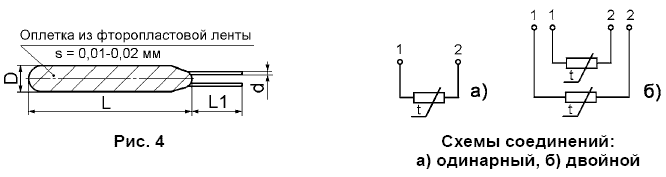

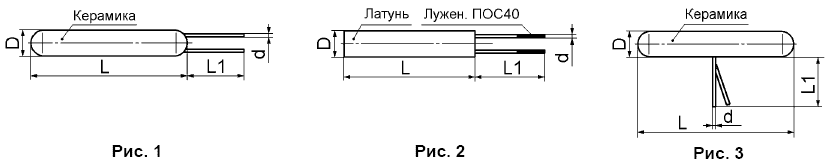

– номер рисунка (1, 2, 3 или 4);

– обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-94 (50П, 100П, Pt50, Pt100, 50М, 100М;

– «двойн.», если в одном корпусе размещены два гальванически развязанных чувствительных эле- мента;

– класс допуска по ГОСТ 6651-94;

– значение отношения W100 по ГОСТ 6651-94;

– размеры корпуса DxL, мм;

– материал выводов только для ЭЧП (платина или серебро);

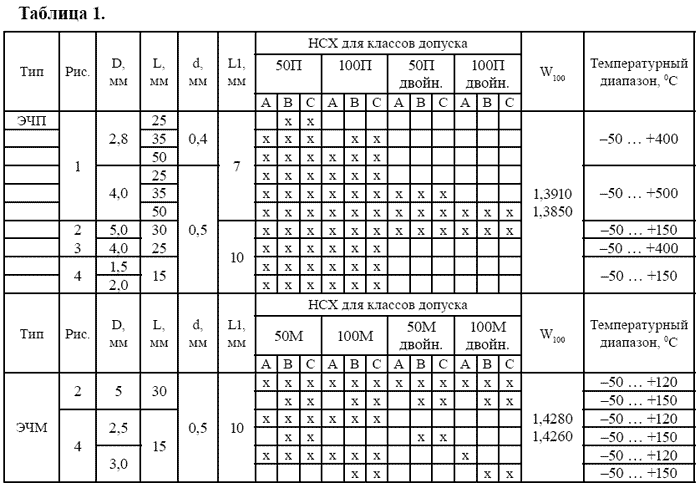

– диаметр и длину выводов, мм, если она отличается от указанной в таблице 1.







Пример записи при заказе

Платиновый чувствительный элемент в корпусе по рисунку 1 с НСХ 50П, двойной, класса допуска В с отношением W100=1,3910, в керамическом корпусе диаметром 4 и длиной 53 мм, с выводами из платины диаметром 0,5 и длиной 10 мм – ЭЧП – 1 – 50П двойн. – В – 1,3910 – 4х53 мм – выводы платина 0,5х10 мм.

Примечания.

1. По согласованию с изготовителем допускается изготовление элементов с длинами, отличающимися от приведенных в таблицах.

2. Допускается изготовление элементов с НСХ 10П; 500П; 10М; 500М, а также элементов со старыми градуировками гр. 21; гр. 22; гр. 23.

3. Платиновые выводы применяются при изготовлении ЭЧП в вибростойком исполнении, серебряные выводы – для ЭЧП в общепромышленном исполнении.

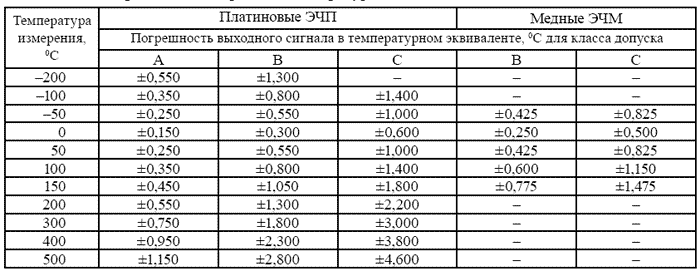

Таблица 2. Погрешность измерения в температурном эквиваленте,
