Штуцеры кабельные и прокладки резиновые уплотняющие для головок взрывозащищенных типа Г-В ШТВ-Тр, ШТВ-БК; РПВ-8-10, РПВ-10-12, РПВ-12-14

.Штуцеры кабельные и прокладки резиновые уплотняющие для головок взрывозащищенных типа Г-В ШТВ-Тр, ШТВ-БК; РПВ-8-10, РПВ-10-12, РПВ-12-14   Штуцеры кабельные и прокладки резиновые уплотняющие для головок взрывозащищенных типа Г-В ШТВ-Тр, ШТВ-БК; РПВ-8-10, РПВ-10-12, РПВ-12-14

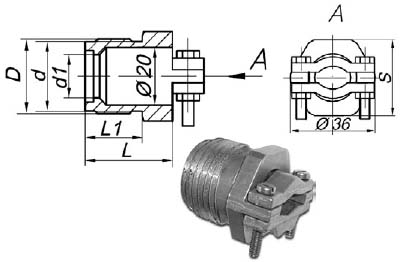

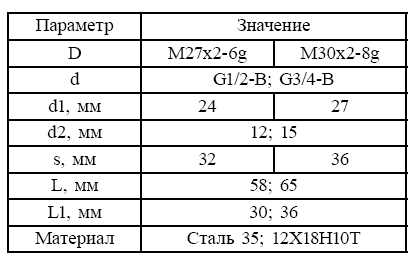

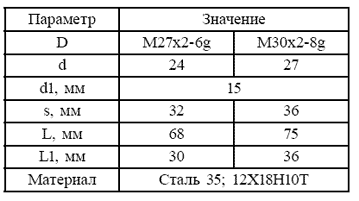

ШТВ-Тр. Штуцеры для трубного монтажа.                ШТВ-БК. Штуцеры для монтажа

                                                                                             бронированным кабелем.

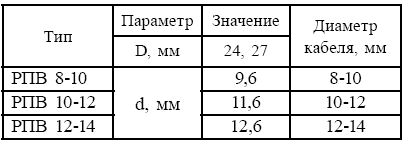

РПВ 8-10, РПВ 10-12, РПВ 12-14. Прокладки.



Прокладки изготавливаются из ИРП 1347 ТУ 38.1051082-86 или ИРП-1266 ТУ 38.005.1166-87.

При записи в технической документации и при заказе необходимо указать:

– тип штуцера (ШТВ-Тр; ШТВ-БК);

– номинальный диаметр резьбы со стороны уплотнения (М27х2; М30х2);

– обозначение присоединительной резьбы (G1/2; G3/4) – только для штуцеров ШТВ-Тр;

– диаметр проходного отверстия d2 (12, 15 мм);

– длину штуцера L (58; 65; 68; 75 мм);

– длину вворачиваемой резьбовой части L1 (30; 36 мм);

– материал штуцера (Ст 35; 12Х18Н10Т).

Пример записи штуцера: «Штуцер ШТВ-Тр-М27-G3/4-15-65-30-12Х18Н10Т».

Пример записи уплотняющей прокладки: «Прокладка РПВ 8-10/27».
