При
записи штуцера в технической документации и при заказе необходимо указать:
-

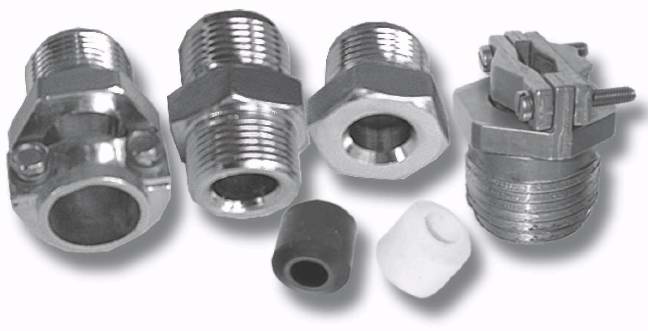

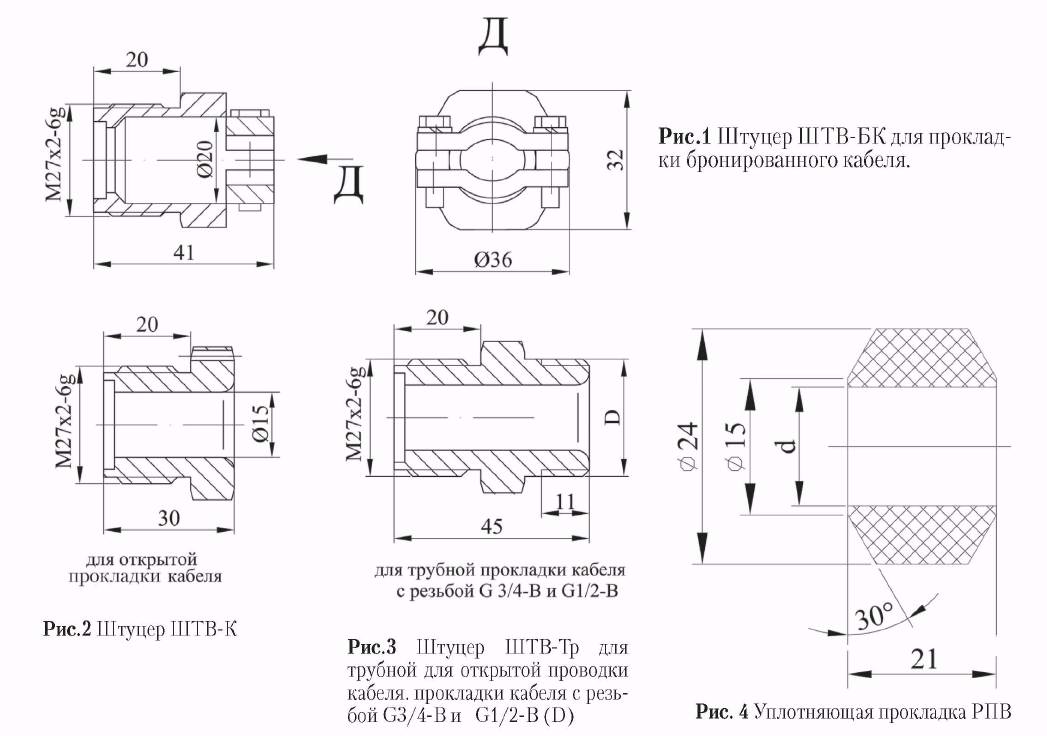

тип штуцера (ШТВ-БК,
ШТВ-К, ШТВ-Тр);
-
номинальный диаметр
резьбы со стороны уплотнения (М27 для резьбы М27х2)
-
обозначение
присоединительной резьбы (Gl/2;
G3/4)
- только для штуцеров ШТВ-Тр;
-
материал штуцера (сталь
35; сталь 12Х18Н10Т).
|
Наименование |
Диаметр кабеля,
мм |
Размер,
d,
мм
|
|
РПВ 8-10
|
8-10
|
9,6
|
|
РПВ 10-12
|
10-12
|
11,6
|
|
РПВ 12-14
|
12-14
|
12,6
|
Пример записи
штуцера: «Штуцер
ШТВ-Тр-М27-СЗ/4-12Х18Н10Т».
Пример записи уплотняющей прокладки:
«Прокладка РПВ 8-10»
