Фланцы предназначены для монтажа стандартных камерных
диафрагм ДКС по ГОСТ 8.563.1-97 на технологических трубопроводах.

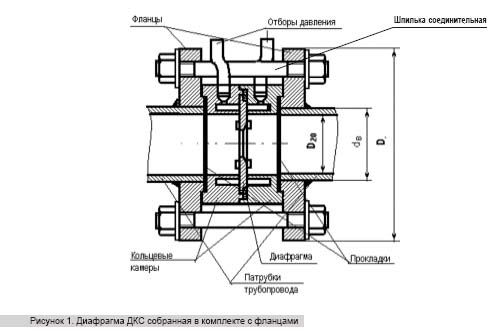

На рис.1 представлена сборка диафрагмы ДКС исполнения 1
в комплекте с фланцами с выступом.
Для исполнения 2 изготавливаются фланцы с впадинами.
Основные технические характеристики
1. Фланцы выпускаются на условное давление и условный
проход, указанные в таблице.
2. Фланцы поставляются в комплекте с диафрагмой и
отдельно.
3. При заказе фланцев в комплекте с диафрагмой заказчик
оформляет исходные требования в опросном листе для диафрагмы.
4. Материал фланцев – сталь 20 ГОСТ 1050-88 с монтажными
изделиями из стали 20 с цинковым покрытием. Материал прокладок – паронит
ПМВ ГОСТ 481-80.
Примечание – По требованию заказчика возможно
изготовление фланцев из стали 12Х18Н10Т ГОСТ 5632-72.

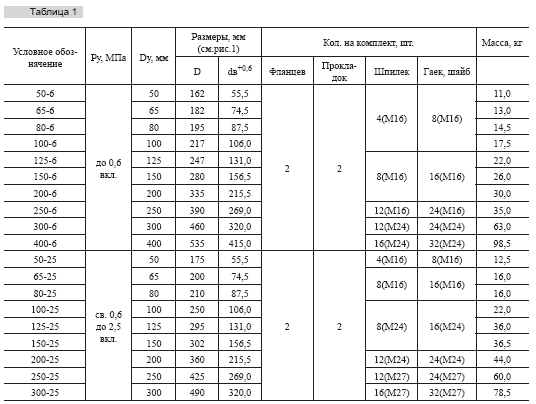

5. Условное обозначение фланцев, параметры и
комплектность приведены в таблице 1.
6. Фланцы как при поставке с диафрагмой, так и при
отдельной поставке, комплектуются соединительными шпильками, гайками и
шайбами (см. рисунок 1). Патрубки отборов давления в комплект поставки
не входят.
7. При заказе фланцев (отдельная поставка) необходимо
указать: наименование, условное обозначение (см. таблицу) и диаметр dв в
миллиметрах (для фланцев без доработки).
Пример записи при заказе
Фланцы с выступом с доработкой заказчиком на условное
давление до 0,6 МПа и условным проходом 50 мм:
Фланцы 50-6-1 ТУ 25-7439.0018-90.
Фланцы с выступом без доработки на условное давление св.
0,6 до 2,5 МПа и условным проходом 300 мм с диаметром отверстия 325,5
мм:
Фланцы 300-25-1 dв=325,5 мм ТУ 25-7439.0018-90.
Фланцы с впадиной с доработкой заказчиком на условное
давление св. 0,6 до 2,5 МПа и условным проходом 100 мм в комплекте с
диафрагмой:
Диафрагма ДКС 25-100-а-2 Опр. Лист №45 ГОСТ 8.563.1-97 с
фланцами 50-25-2 ТУ 25-7439.0018-90.
По требованию заказчика возможно изготовление фланцев с
dв, отличным от указанного в таблице1.
