Светозвуковое табло Филин-Т
 НАЗНАЧЕНИЕ
Табло моделей
ФИЛИН-Т соответствуют
ТУ 4371-129-12150638-2006 и предназначены
для обеспечения возможности
подачи
звуковых и световых (текстовых или
знаковых) тревожных сигналов в
системах пожарной сигнализации и пожаротушения
при совместной работе с приёмо-контроль-ными
устройствами.
Табло могут
быть применены во взрывоопасных
зонах 1 и 2 классов по ГОСТ Р
51330.0-99 и ГОСТ Р 51330.13-99
Степень
защиты Табло ФИЛИН-Т -
IP54
по ГОСТ 14254-96
Вид и
уровень взрывозащиты Табло ФИЛИН-Т - 1ExdIIBT6
X
по
ГОСТ Р 51330.0-99.
Табло могут
эксплуатироваться в различных климатических зонах: ХЛ 1.1 по ГОСТ
15150-69 в диапазоне температуры от минус
40 до плюс 70°С в атмосфере типа
II,
III
или
IV
по
ГОСТ 15150-69 (материал корпуса коррозионностойкая сталь 12Х18Н10Т) - индекс в
обозначении - Н, в диапазоне температуры от минус 40 до плюс 70°С в атмосфере
типа
II
по
ГОСТ
15150-69 (материал корпуса алюминиевый сплав) - индекс в обозначении - А.
Тревожный
световой сигнал Табло ФИЛИН-Т контрастно различим при его освещённости
(Табло) до 300 лк в телесном угле 90° с расстояния 15 метров.
Текст надписи
или рисунок знака (пиктограммы), цвет надписи или знака (пиктограммы),
цвет фона (контрастный цвет) определяются заказчиком (например, «ПОЖАР»,
или «ГАЗ, УХОДИ», или пиктограмма—^).
Рекомендуемое число букв в надписи - не более
20, рекомендуемое количество строчек в
надписи - одна или две, рекомендуемый цвет фона
- чёрный (не просвечивает).
Частота мигания тревожного светового сигнала Табло
ФИЛИН-Т......................... от
0,5 до
5 Гц
Несущая
частота звукового сигнала Табло находится в диапазоне частот от 1500 до 3000 Гц.
Максимальное
значение уровня звукового давления Табло (звуковой сигнал промоду-лирован
по амплитуде и частоте) на расстоянии (1,00+0,05) м вдоль его оси при номинальном
напряжении электропитания составляет не менее 105 дБ.
Допускаемая
продолжительность непрерывной работы Табло в режиме тревожного
све
тового
сигнала, минут, не менее...............................................................................................
30
Напряжение
питания табло модели ФИЛИН-Т-12 от 10,8 до 28 В
постоянного тока
Напряжение
питания табло модели ФИЛИН-Т-220 от!87 до 243 В
переменного или постоянного
тока
Потребляемая мощность, Вт, не более................................................................................
8,0
Табло имеют
два симметрично расположенных кабельных ввода, любой из которых
может быть заглушен. Исполнения
кабельных вводов:
-
для открытой
прокладки присоединяемого кабеля (индекс в обозначении - К);
-
для
прокладки кабеля в трубе с присоединительной резьбой
G-1/2
или
G-3/4
(Т
G-1/2
илиТС-3/4);
-
для прокладки
бронированного кабеля (Б)
В комплект
каждого кабельного ввода входят стальная заглушка и резиновые уплотнения
для кабеля диаметрами 8-10, 10-12и12-14 мм.
Табло также
поставляются с кабельным вводом с трубной резьбой (индекс в обозначении
КТ), из которого выходит кабель диаметром 8...12 мм в резиновой изоляции длиной
L=l,5
м (или другой длины по заказу, но не более 10 м). Количество жил кабеля - 3,
сечение
жилы - 1,5
мм2
Размер
надписи, мм, не менее....................................................................................................
182 х95
Габаритные
размеры, мм, не более.............................................................................
350 х 180 х 115
Масса,
кг, не более
-
табло в нержавеющем корпусе..........................................................................................
9,5
-
табло в алюминиевом корпусе.....................................................................................
5,0

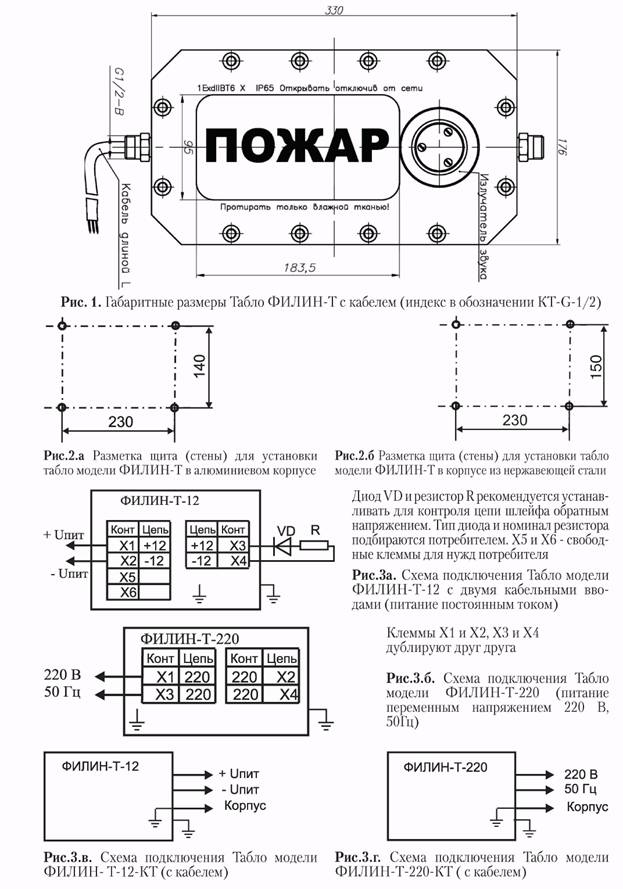

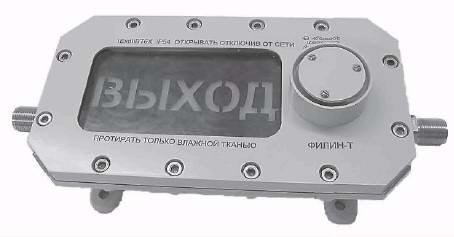

Внешний
вид Табло ФИЛИН-Т в алюминиевом корпусе с кабелем представлен на
рисунке 1
ПРИМЕР
ЗАПИСИ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
ФИЛИН-Т- 12-Н-Т-3/4-К/Ч -
ПОЖАР ТУ 4371-129-12150638-2006
1
23456
7
1
- тип прибора ФИЛИН-Т;
2
- напряжение питания:
12 -
постоянное напряжение в диапазоне от 10,8 до 26 В;
220 -
переменное напряжение 220 В частотой 50 Гц;
3-материал корпуса:
Н -
нержавеющая сталь 12Х18Н10Т;
А -
алюминиевый сплав;
4-тип штуцера:
-
Т-
G3/4
- для прокладки кабеля в трубе с присоединительной резьбой
G
34-В, диаметр
наружной изоляции
кабеля 8 - 14 мм;
-
Т-
G1/2
-для прокладки кабеля в трубе с присоединительной резьбой
G1/2-B,
диаметр
наружной изоляции
кабеля 8 - 10 мм;
-
К-
под кабель для открытой прокладки с диаметром наружной изоляции 8 - 14 мм;
-
Б
- под бронированный кабель с диаметром наружной изоляции под броней 8 - 14 мм;
-
КТ-
G1/2
- с кабелем в резиновой изоляции длиной 1,5м, выходящем из кабельного
ввода для прокладки
кабеля в трубе с присоединительной резьбой
G
%
-
КТ-
G1/2-
2,0 - то же, но с
кабелем длиной 2 метра;
-
КТ-
G3/4
- с кабелем в резиновой изоляции длиной 1,5м, выходящем из кабельного
ввода для прокладки
кабеля в трубе с присоединительной резьбой
G
3/4;
-
КТ-
G3/4-
2,0 - то же, но с
кабелем длиной 2 метра;
5 -цвет свечения
надписи/ цвет фона:
К-
красный; Ж- желтый;
3-
зеленый;
С-
синий
4-
чёрный (только фон)
например,
К/Ч (цвет свечения - красный, цвет фона - чёрный)
Примечание
- не рекомендуется применять свечение Табло белого цвета, не рекомендуется
применять фон белого и жёлтого цвета.
6- текст надписи, например,
«ПОЖАР», или «ГАЗ, УХОДИ»; или знак (пиктограмма).
При заказе пиктограммы
заказчик должен представить её рисунок или эскиз; 7 - обозначение технических
условий. ПРИМЕРЫ
ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
1.
Табло светозвуковое
взрывозащищённое с питанием постоянным напряжением в диа
пазоне от 10,8 до 28
В, корпус из нержавеющей стали, с прокладкой кабеля в трубе, резьба
G
3/4-В, цвет свечения -
красный, фон - чёрный, текст надписи - ПОЖАР - ФИЛИН-Т-
12- Н
-Т-
G
3/4- К/Ч - ПОЖАР ТУ
4371-129-12150638-2006
Табло светозвуковое
взрывозащищённое с питанием напряжением 220 В, корпус
из
алюминиевого сплава, с
кабелем в резиновой изоляции длиной 2,0м, выходящем из кабель
ного ввода для прокладки кабеля в трубе с присоединительной резьбой
G 1/2
цвет свечения
- красный, фон -
чёрный, текст надписи - ПОЖАР - ФИЛИН-Т- 220-
A
-KT-G
1/2-2,0-
К/Ч - ПОЖАР ТУ
4371-129-12150638-2006
|
