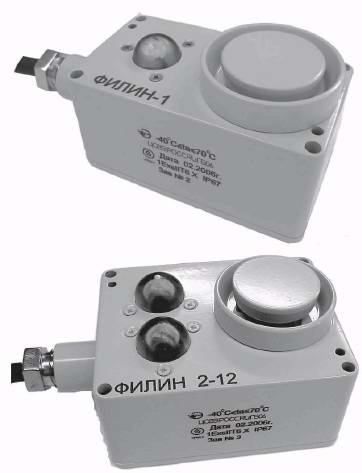

Оповещатель пожарный светозвуковой Филин-1, Филин-2

НАЗНАЧЕНИЕ

Оповещатели пожарные светозвуковые взрывоза-щищенные ФИЛИН-1 и ФИЛИН-2 соответствуют ТУ 4371-129-12150638-2006 и предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи световых и звуковых сигналов тревожной сигнализации) в системах пожарной сиг­нализации и пожаротушения при совместной работе с приемно-контрольными устройствами. Оповещатели могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

Световой сигнал Оповещателей имеет свечение контрастно различимое при освещённости до 500 лк в телесном угле обзора до 180°.

Оповещатели поставляются с частотой мигания тревожного светового сигнала от 0,5 до 5 Гц.

Свечение Оповещателей ФИЛИН -1 одноцвет­ное, основной цвет - красный (К); возможна поставка свечения другого цвета из ряда - белый (Б), зелёный (3) или синий (С).

Свечение Оповещателей ФИЛИН -2 одноцветное или двухцветное; выбор цветов -красный (К), белый (Б), зелёный (3) или синий (С).

Несущая частота звукового сигнала Оповещателей находится в диапазоне частот от 1500 до 3000 Гц.

Максимальное значение уровня звукового давления Оповещателей (звуковой сигнал промодулирован по амплитуде и частоте) на расстоянии (1,00+0,05) м вдоль его оси при номинальном напряжении электропитания составляет не менее 105 дБ.

Оповещатели модели ФИЛИН -1-12 и ФИЛИН -212 работают от источника постоян­ного тока напряжением от 10,8 до 28 В.

ФИЛИН -1-220 и ФИЛИН -2-220 от сети напряжением от 187 до 243 В переменного или постоянного тока.

Потребляемая мощность, Вт, не более:

ФИЛИН -1-12 и ФИЛИН -212....................................... 8,0

ФИЛИН -1-220 и ФИЛИН -2-220..................................... 12,0

Время работы в режиме подачи тревожной сигнализации, минут, не более.............. 30

Вид и уровень взрывозащиты по ГОСТ Р 51330.0-99............................... 1ExsdIIBT6 X

Степень защиты по ГОСТ 14254-96................................................................ IP67

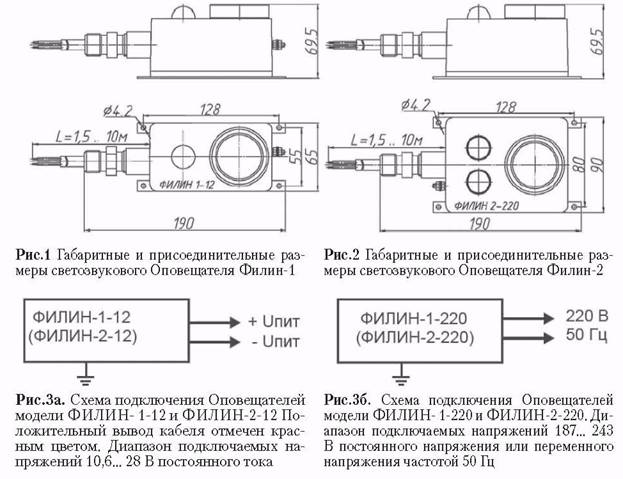

Общий вид и габаритные размеры Оповещателей приведены на рисунках 1 и 2.

Оповещатели могут эксплуатироваться в климатической зоне ХЛ 1.1 по ГОСТ 15150-69 в атмосфере типа II по ГОСТ 15150-69 в диапазоне температуры от минус 40 до плюс 70°С (ФИЛИН 1-12 и ФИЛИН 2-12) и в диапазоне температуры от минус 40 до плюс 50°С (ФИЛИН 1-220 и ФИЛИН 2-220).

Оповещатели в стандартной комплектации поставляются с кабелем в резиновой изоля­ции длиной L=l,5 м и кабельным вводом для трубной прокладки кабеля с присоединитель­ной резьбой G Mi.

Количество жил кабеля - 2, сечение жил кабеля -1,5 мм², внешний диаметр кабеля -1 Омм. Возможна поставка приборов с кабелем другой длины по заказу, но не более 10 метров.

Возможна поставка кабельного ввода с присоединительной резьбой G %.

Масса оповещателя не более 1,0 кг

Возможна поставка оповещателя Филин-2 без звукового сигнала.

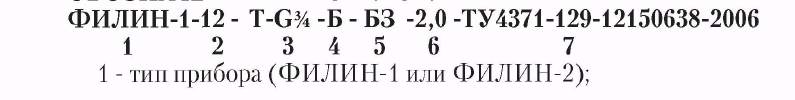

2   - напряжение питания (12В постоянного тока или 220 В)

3   - присоединительная резьба кабельного ввода для прокладки кабеля в трубе:
- без обозначения - G 1/2 -B;

-T-3/4-B

4 - цвет свечения :
для ФИЛИН-1

-  без обозначения (основной) - красный

-  Б - белый

-  3- зелёный

-  С - синий

для ФИЛИН-2- два цвета по выбору из ряда красный (К), белый (Б), синий (С) и зелё­ный (3); например КС, СЗ, КК, 33 илиБС;

5 - наличие звукового сигнала (только для ФИЛИН-2)

-  без обозначения - со звуковым сигналом;

-  БЗ - без звукового сигнала.

6 - длина кабеля L в метрах (для L= 1,5 м - без обозначения)
7- обозначение технических условий.

ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

1.          Оповещатель светозвуковой взрывозащищённый модели ФИЛИН-1  с питанием
постоянным напряжением в диапазоне от 10,8 до 28 В, кабельный ввод с присоединитель­
ной резьбой G 1/2-В, цвет свечения - красный, длина кабеля - 1,5 м: ФИЛИН-1- 12 ТУ
4371-129-12150638-2006

2.          Оповещатель светозвуковой взрывозащищённый модели ФИЛИН-2 с питанием
напряжением в диапазоне от 187 до 243 В переменного или постоянного тока, кабельный
ввод с присоединительной резьбой G 1/2-В, цвет свечения-красный и синий, длинакабеля
- 1,5 м: ФИЛИН-2- 220- КС ТУ 4371-129-12150638-2006
